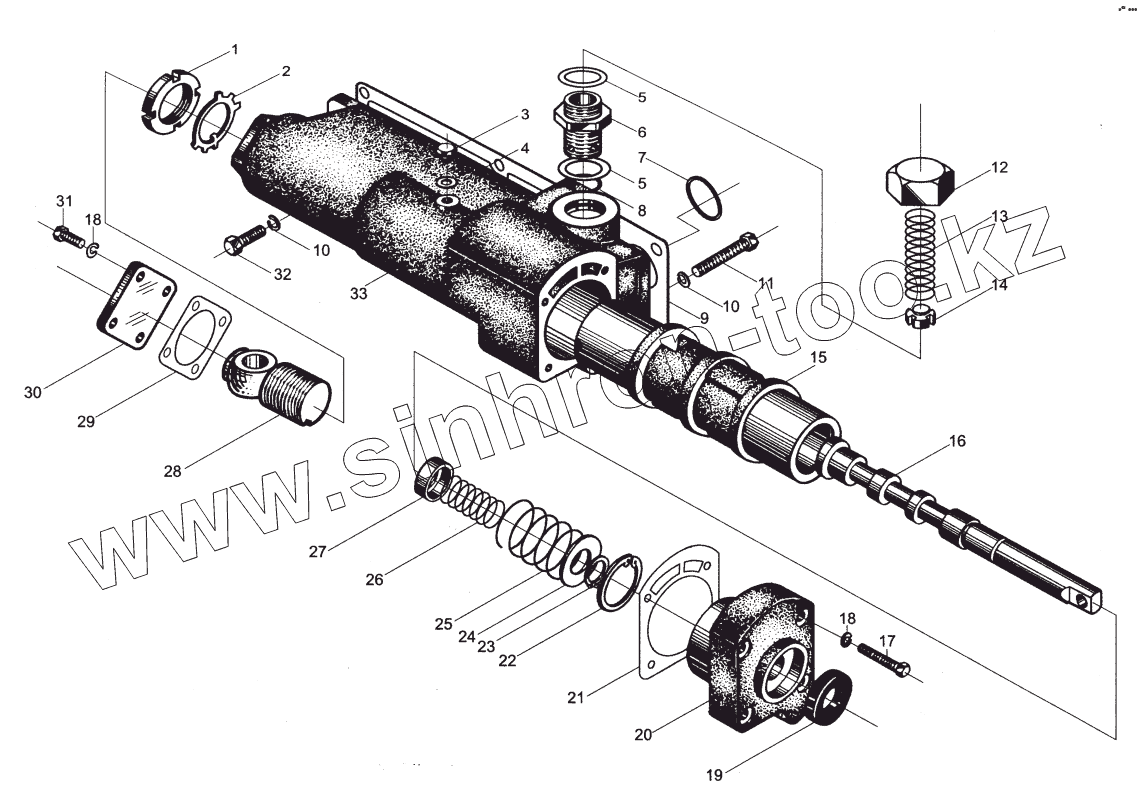

Каталог запасных частей к технике: XCMG DT-140B. 210156 Нагнетательный клапан
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB812-88 | ГАЙКА | |
| 2 | 0А10064 | ОПОРНАЯ ШАЙБА 39 | |
| 3 | 0А10053 | МАСЛЯНАЯ ЗАГЛУШКА | |
| 4 | 0А09017 | ПРОКЛАДКА | |
| 5 | 0А10048 | ПРОКЛАДКА | |
| 6 | 0А10045 | КОРПУС ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА | |
| 7 | GB1235-76 | Кольцо | |
| 8 | GB1235-76 | Кольцо | |
| 9 | ОА 10059 | ПРОКЛАДКА | |
| 10 | GB93-87 | Шайба 12 | |
| 11 | GB5783-86 | Болт | |
| 12 | 0А10046 | МАСЛЕНКА, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН | |
| 13 | 0А10047 | ПРУЖИНА, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН | |
| 14 | 0А10050 | ПОРШЕНЬ, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН | |
| 15 | 0А10058 | ПОРШЕНЬ | |
| 16 | 0А10049 | ШТОК КЛАПАНА | |
| 17 | GB5783-86 | Болт | |
| 18 | GB93-87 | Шайба 12 | |
| 19 | HG4-692-67 | Seal | |
| 20 | 0А10051 | ПРАВАЯ КРЫШКА | |
| 21 | 0А10052 | ПРОКЛАДКА, ПРАВАЯ КРЫШКА | |
| 22 | GB893-76 | Пружинное стопорное кольцо | |
| 23 | GB894-76 | Пружинное стопорное кольцо | |
| 24 | 0А10063 | КОНТРОВОЧНОЕ КОЛЬЦО | |
| 25 | 0А10061 | ПРУЖИНА | |
| 26 | 0А10062 | ПРУЖИНА, МАЛАЯ | |
| 27 | 0А10060 | СЕДЛО ПРУЖИНЫ | |
| 28 | 0А10057 | СОЕДИНЕНИЕ, РЫЧАГ | |
| 29 | 0А10056 | ПРОКЛАДКА, ЛЕВАЯ КРЫШКА | |
| 30 | 0А10055 | КРЫШКА, ЛЕВАЯ | |
| 31 | GB5783-86 | Болт | |
| 32 | GB5783-86 | Болт | |
| 33 | ОА 10054 | КОРПУС КЛАПАНА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
