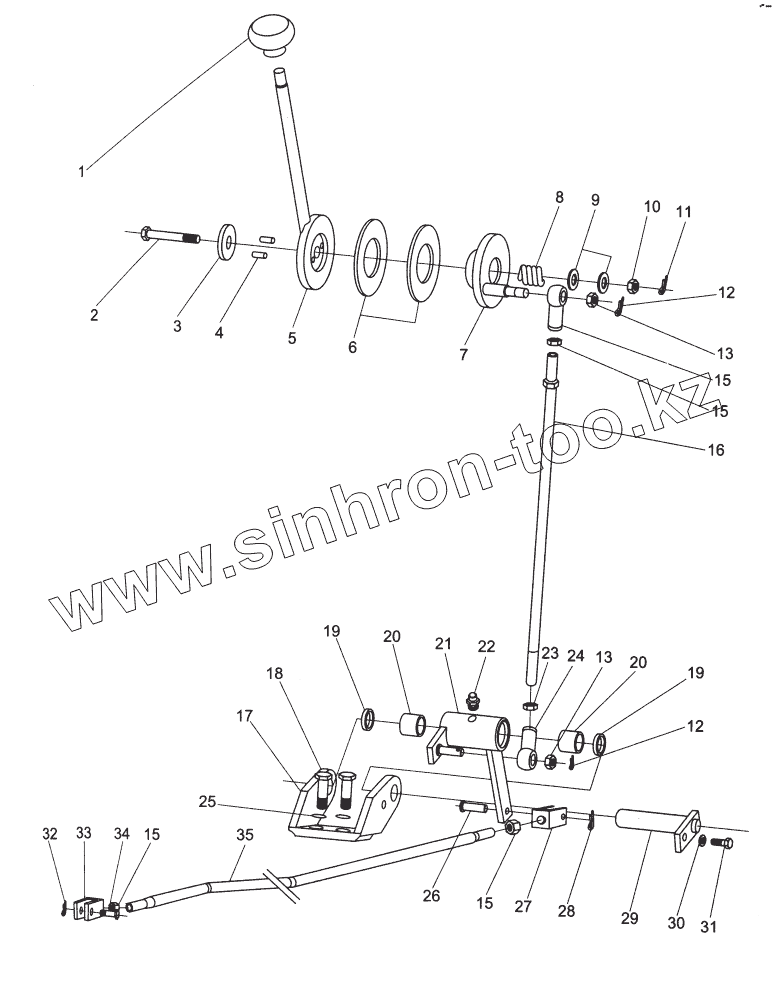

Каталог запасных частей к технике: XCMG DT-140B. 200016 Регулятор
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200155 | РУЧКА | |
| 2 | JB/ZQ3736-86 | БОЛТ M12x1.5x65 | |
| 3 | 203057 | ШАЙБА | |
| 4 | GB119-86 | Штырь | |
| 5 | 200193 | ВНЕШНЯЯ ОПОРНАЯ ПЛАНШАЙБА | |
| 6 | 203058 | ФРИКЦИОННАЯ ПЛАСТИНА | |
| 7 | 200192 | ВНУТРЕННЯЯ ОПОРНАЯ ПЛАНШАЙБА | |
| 8 | 203060 | ПРУЖИНА | |
| 9 | 203061 | ШАЙБА | |
| 10 | JB/ZQ3752-86 | ГАЙКА | |
| 11 | GB91-86 | Шплинт | |
| 12 | GB91-86 | Шплинт | |
| 13 | JB/ZQ3752-86 | ГАЙКА | |
| 14 | JB/ZQ3845-86 | ПОДШИПНИК | |
| 15 | JB/ZQ3748-86 | ГАЙКА M10x1.25 | |
| 16 | 200189 | ШАТУН | |
| 17 | 200190 | СКОБА | |
| 18 | GB5783-86 | Болт | |
| 19 | 200142 | ПЫЛЕНЕПРОНИЦАЕМОЕ КОЛЬЦО | |
| 20 | GB290-82 | ПОДШИПНИК | |
| 21 | 200191 | ПОВОРОТНЫЙ РЫЧАГ | |
| 22 | GB1152-89 | Патрубок М10х1 | |
| 23 | JB/ZQ3746-86 | ГАЙКА M10x1.25, ЛЕВАЯ | |
| 24 | JB/ZQ3845-86 | ПОДШИПНИК | |
| 25 | GB93-87 | Шайба 12 | |
| 26 | GB882-86 | Шплинт | |
| 27 | JB/ZQ3843 1 | СОЕДИНИТЕЛЬНАЯ ВИЛКА 10x40 | |
| 28 | GB91-86 | Шплинт | |
| 29 | 200194 | ВАЛ | |
| 30 | GB93-87 | Шайба 12 | |
| 31 | GB5783-86 | Болт | |
| 32 | GB91-86 | Шплинт | |
| 33 | 203200 | СОЕДИНИТЕЛЬНАЯ ВИЛКА | |
| 34 | GB882-86 | Шплинт | |
| 35 | 203199 | ТЯГА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
