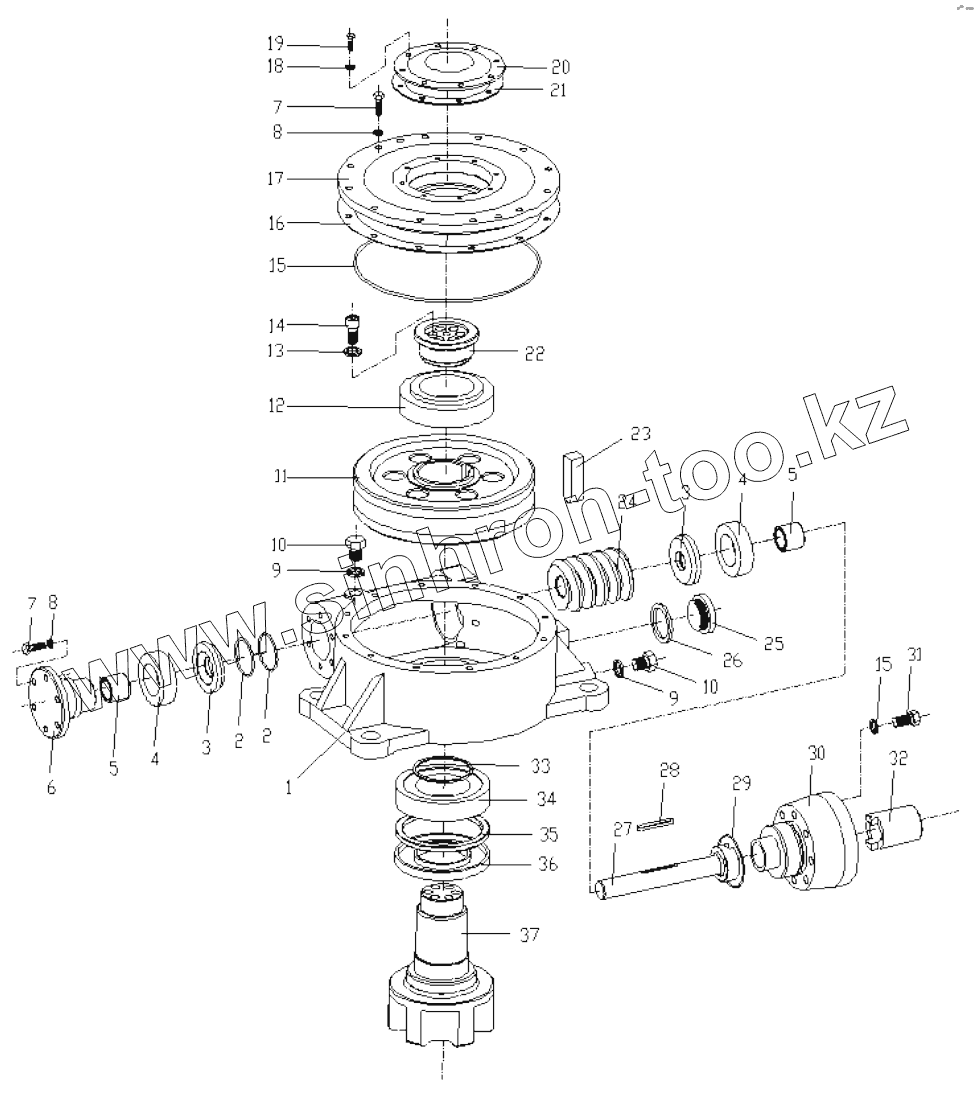

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 381600381 Turbine Box
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800142088 | Housing body | |
| 2 | 803268953 | O seal ring | |
| 3 | 800142087 | Dish | |
| 4 | 800500707 | Bearing | |
| 5 | 800346761 | Copper sheathing | |
| 6 | 800346762 | Bearing support | |
| 7 | 805000690 | Bolt | |
| 8 | 805300010 | Шайба 8 | |
| 9 | 805300026 | Washer | |
| 10 | 803268954 | Plug screw | |
| 11 | 381601107 | Turbine | |
| 12 | 800552222 | Bearing | |
| 13 | 805300018 | Шайба 12 | |
| 14 | 805100115 | Screw | |
| 15 | 803268955 | O seal ring | |
| 16 | 805338309 | Pad | |
| 17 | 800346763 | Cover | |
| 18 | 805300010 | Шайба 8 | |
| 19 | 805046706 | Bolt | |
| 20 | 800346764 | Cover | |
| 21 | 805338310 | Pad |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
