Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380900702 Right Articulated Steering Cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

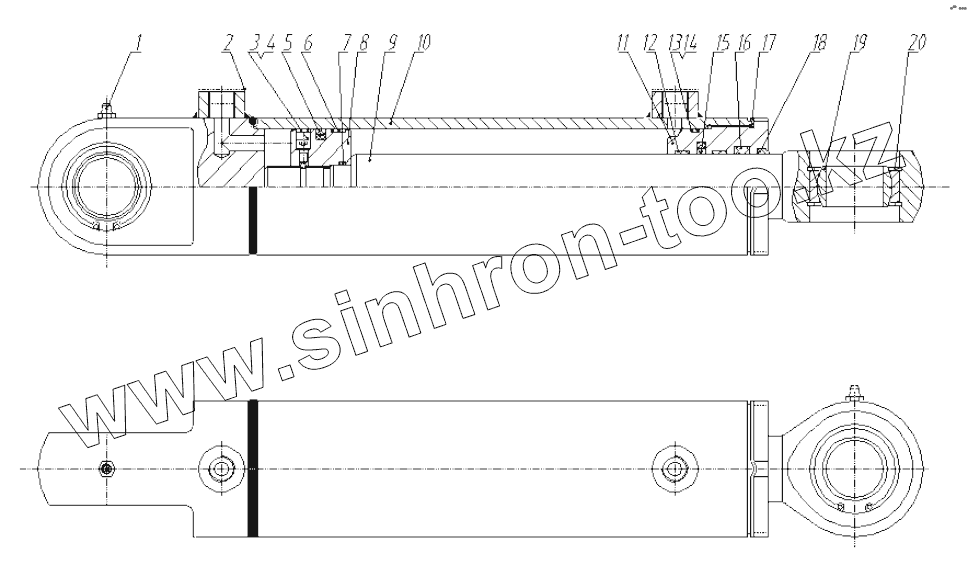

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801103157		Oil cup
2	803192105		Oil plug
3	805102982		Hexagon socket screw
4	800513938		Steel ball
5	803197878		Glyd ring
6	803044711		Support ring
7	860117457		O ring
8	803268697		Piston
9	911200051		Rod
10	911200032		Cylinder body
11	911200055		Sleeve,guide
12	803044819		Support ring
13	860117474		O ring
14	803268694		Retainer
15	803197885		Step seal
16	803197899		U ring
17	860110577		O ring
18	803197911		Dust ring
19	800511366		Joint bearing
20	860123367		Elastic retainer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
