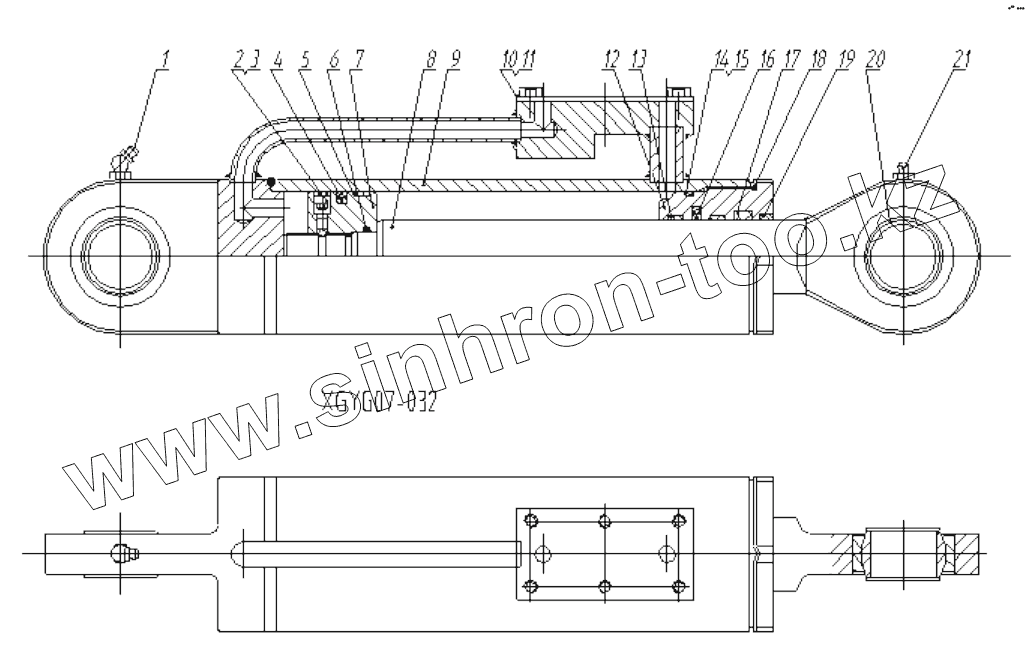

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380900700 Front Wheel Tilt Cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801103205		Elbow oil cup
2	805102982		Hexagon socket screw
3	800511427		Steel ball
4	803197878		Glyd ring
5	803044711		Support ring
6	860117457		O ring
7	803268697		Piston
8	911200030		Rod
9	911200049		Cylinder body
10	90C005050		Protective plate
11	805002817		Hexagon headed bolt
12	911200055		Sleeve,guide
13	803044819		Support ring
14	860117474		O ring
15	803268694		Retainer
16	803197885		Step seal
17	803197899		U ring
18	860110577		O ring
19	803197911		Dust ring
20	800512650		Joint bearing
21	801102884		Oil cup

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
