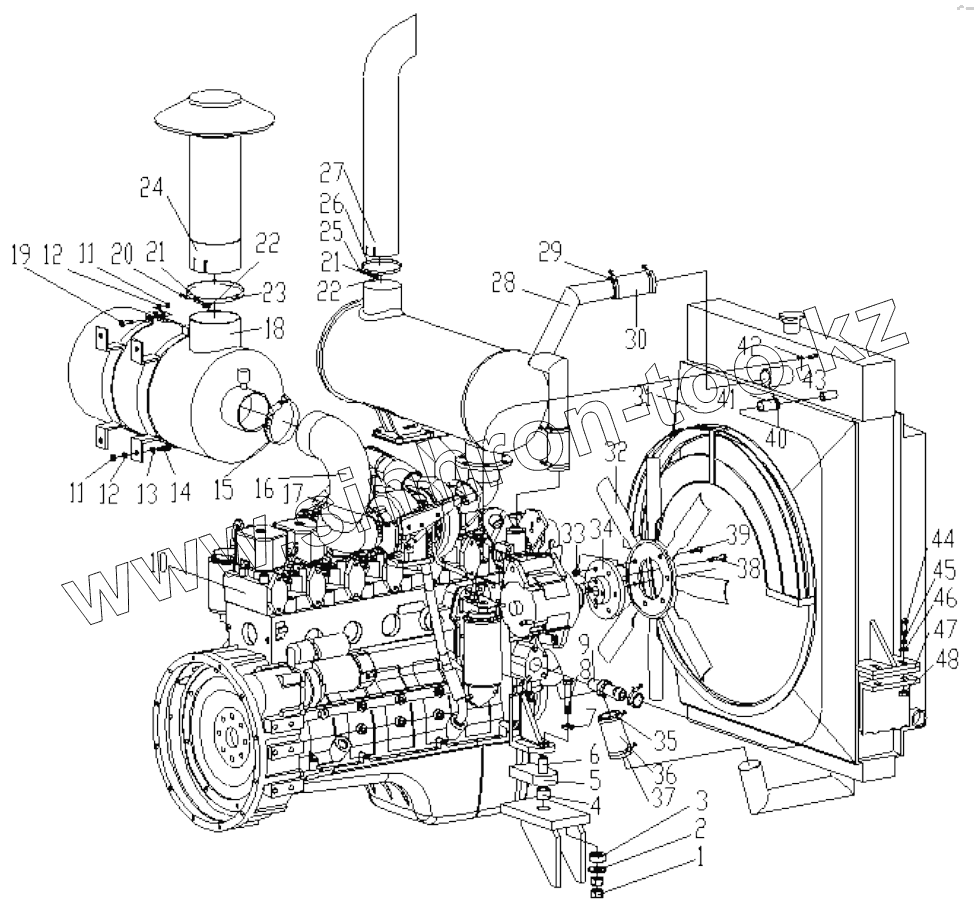

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380301080 (G135003) Engine And Attachment

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805200051		Гайка М16
2	380300627		Washer
3	380300637		Rubber washer
4	380300639		Spacer
5	380300641		Rubber pad
6	380300131		Steel sleeve
7	805300011		Шайба 16
8	805000406		Bolt
9	380300630		Water adapter
10	800105892		Engine
11	805200048		Гайка М10
12	805300014		Шайба 10
13	805300017		Шайба 10
14	805000727		Болт М10х25
15	801907062		Pipe clip
16	380300644		Elbow
17	801907064		Pipe clip
18	800105926		Air cleaner
19	805000204		Bolt
20	805000395		Bolt
21	805300010		Шайба 8
22	805200045		Гайка М8
23	380300642		Clamp
24	380300758		Tube
25	805000137		Bolt
26	380900986		Clip
27	380300643		Exhaust gas pipe
28	380300636		Tube
29	801907100		Pipe clip
30	380300628		Hose
31	803010869		Radiator assy
32	800105931		Fan
33	805203788		Check nut
34	380300130		Fan separation
35	801907070		T-hoop
36	380300633		Hose
37	801907069		Pipe clip
38	805004693		Bolt
39	805000029		Болт M10x40
40	805801458		Hoop iron
41	380300629		Hutch water pipe
42	805801446		Pipe clip
43	380300631		Engine exhaust gas pipe
44	805000099		Болт М12х60
45	805300020		Шайба 12
46	805300018		Шайба 12
47	380300632		Cushion
48	805200049		Гайка М12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
