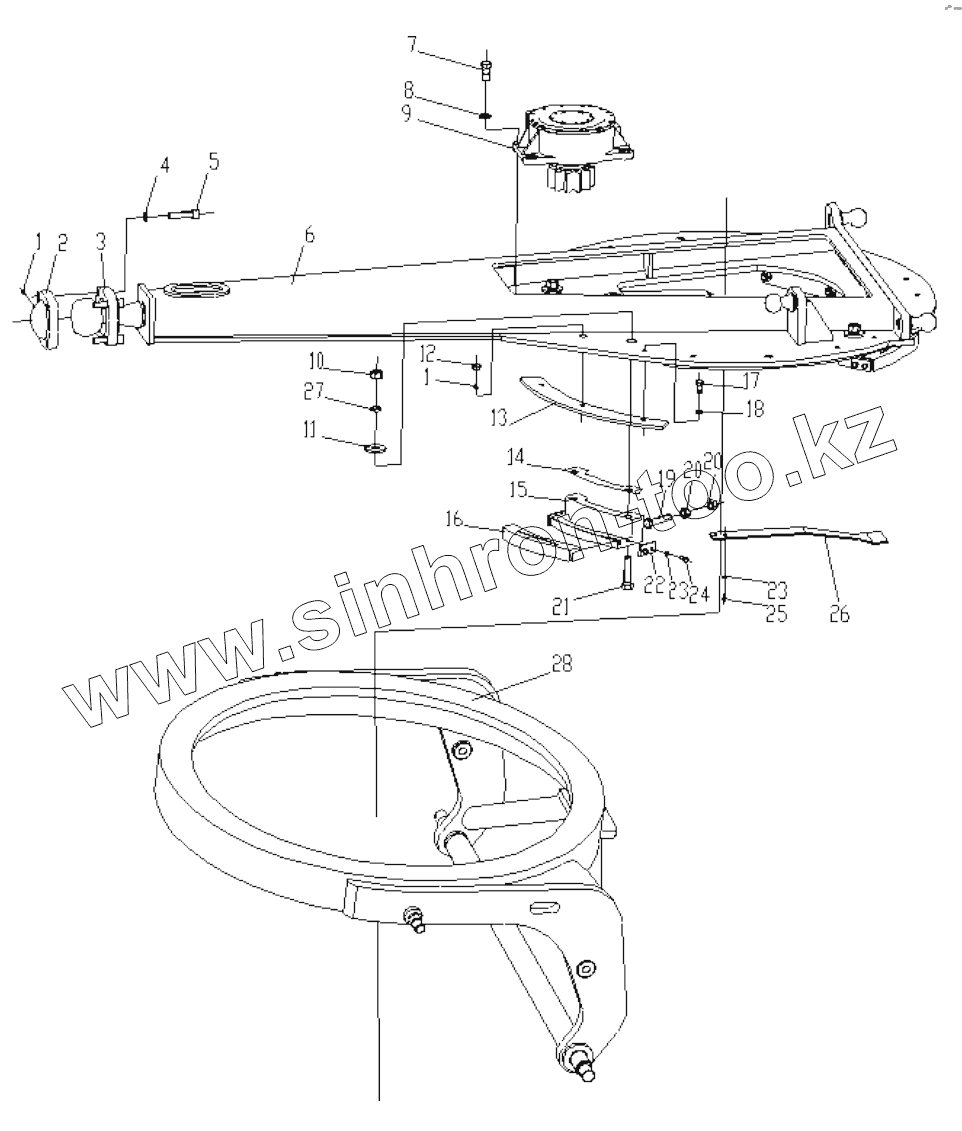

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380301061 Work Equipment
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 801103157 | Oil cup | |
| 2 | 381600143 | Joint cover | |
| 3 | 381601127 | Joint base | |
| 4 | 805302510 | Washer | |
| 5 | 805105487 | Screw | |
| 6 | 380300162 | Traction frame | |
| 7 | 381600379 | Bolt | |
| 8 | 805300034 | Шайба 24 | |
| 9 | 381600381 | Turbine box | |
| 10 | 805200051 | Гайка М16 | |
| 11 | 381600464 | Washer | |
| 12 | 381601132 | Plastic lid | |
| 13 | 380300766 | Upper gasket | |
| 14 | 380300750 | Washer | |
| 15 | 380300652 | Slide block | |
| 16 | 380300651 | Plate | |
| 17 | 805010065 | Bolt | |
| 18 | 805300018 | Шайба 12 | |
| 19 | 805000250 | Bolt | |
| 20 | 805200052 | Гайка М20 | |
| 21 | 805000406 | Bolt | |
| 22 | 380300654 | Plate | |
| 23 | 805300014 | Шайба 10 | |
| 24 | 805000727 | Болт М10х25 | |
| 25 | 805000068 | Bolt | |
| 26 | 380300653 | Bracket | |
| 27 | 805300011 | Шайба 16 | |
| 28 | 380300174 | Rotary ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
