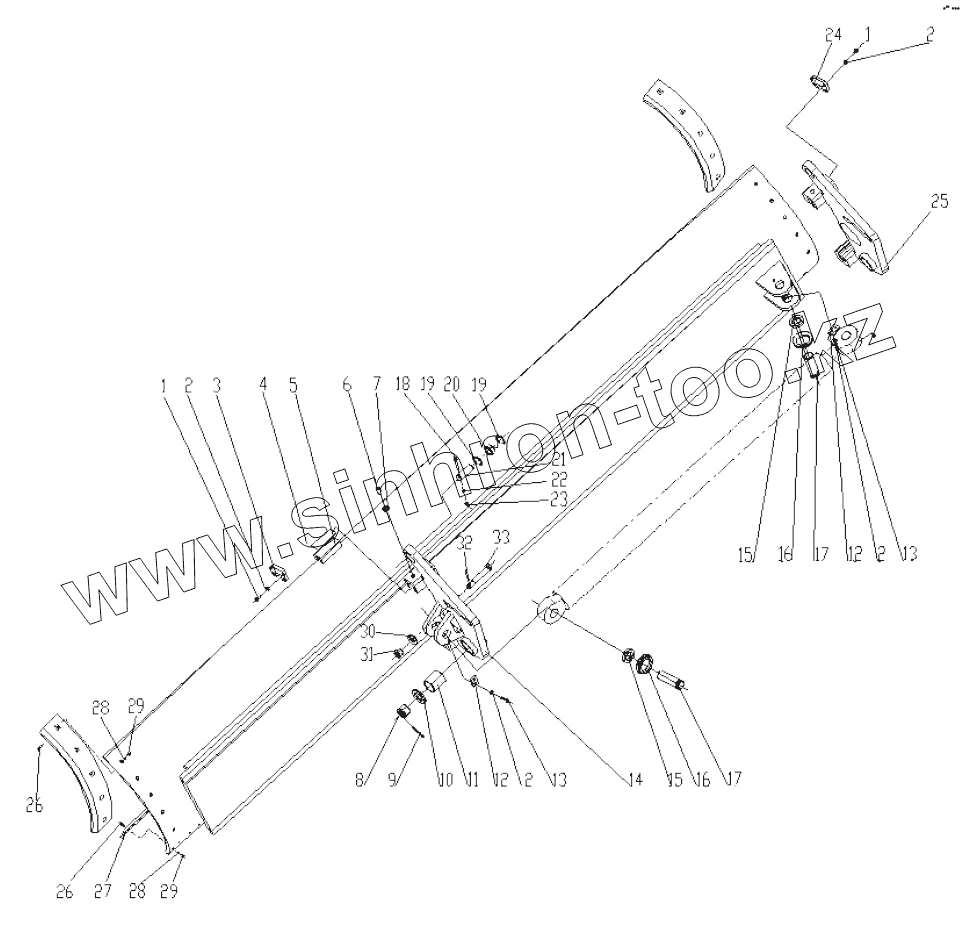

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380301060 Blade Assy
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805000020 | Болт М8х30 | |
| 2 | 805300010 | Шайба 8 | |
| 3 | 860100134 | Plate | |
| 4 | 381600374 | Plate | |
| 5 | 380300645 | Copper groove | |
| 6 | 805103536 | Screw | |
| 7 | 805200051 | Гайка М16 | |
| 8 | 380900914 | Nut | |
| 9 | 805600080 | Cotter pin | |
| 10 | 381600383 | Washer | |
| 11 | 380300646 | Copper sheathing | |
| 12 | 380300677 | Plate | |
| 13 | 805000018 | Болт М8х20 | |
| 14 | 380300145 | Angular position device | |
| 15 | 380300161 | Ring | |
| 16 | 380300649 | Ring,dust | |
| 17 | 380300160 | Pin shaft | |
| 18 | 805000076 | Болт | |
| 19 | 805402281 | Retainer | |
| 20 | 800515284 | Joint bearing | |
| 21 | 381600105 | Pin shaft | |
| 22 | 805300014 | Шайба 10 | |
| 23 | 805200048 | Гайка М10 | |
| 24 | 381600468 | Guard plate angular position device | |
| 25 | 380300159 | ||
| 26 | 805011242 | Hinged cover bolt | |
| 27 | 380300648 | Blade | |
| 28 | 805300011 | Шайба 16 | |
| 29 | 805201544 | Nut | |
| 30 | 381600375 | Washer | |
| 31 | 805203820 | Nut | |
| 32 | 805600222 | Cotter pin | |
| 33 | 381600373 | Lock lever |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
