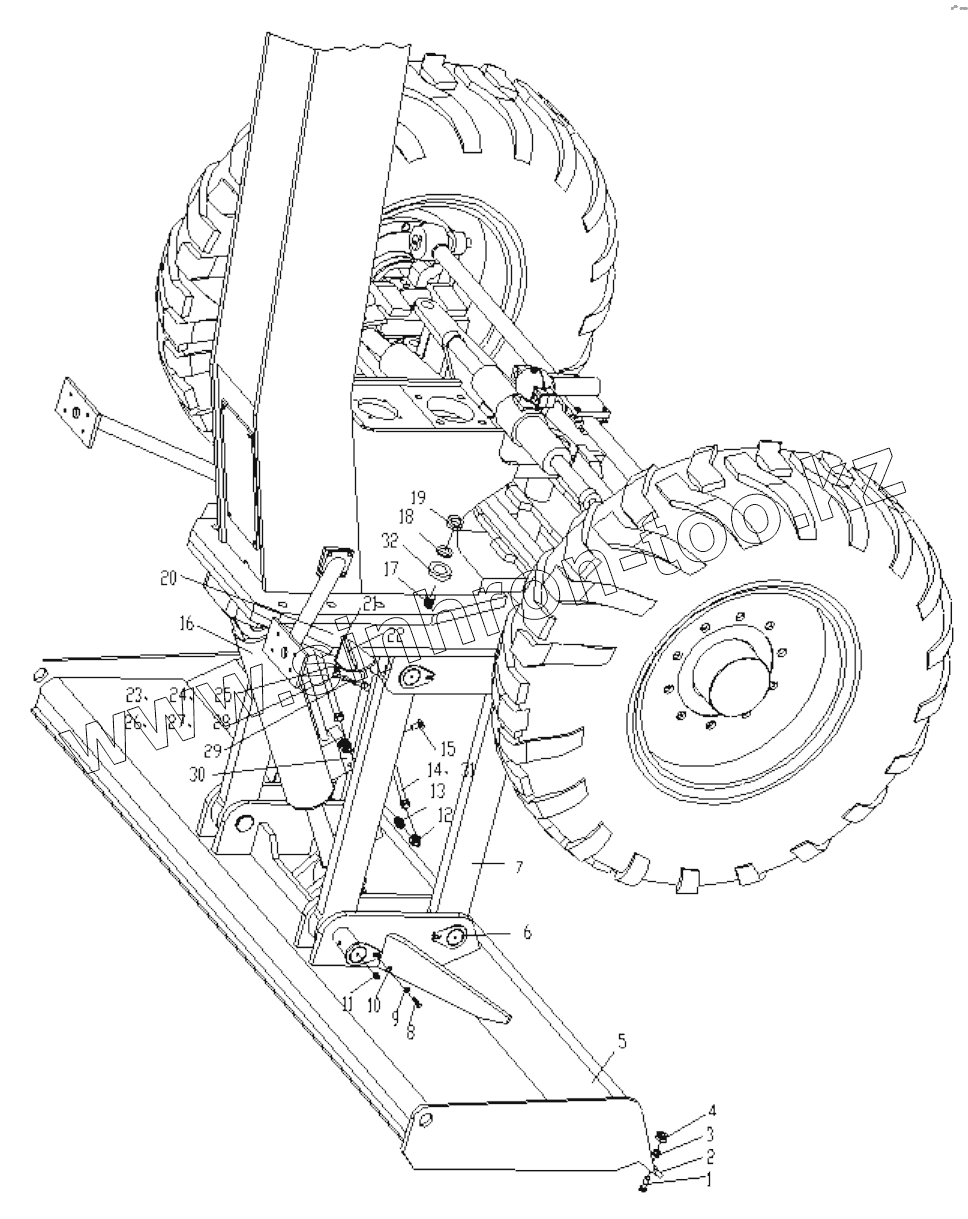

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380300468 Front Blade
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805011242 | Hinged cover bolt | |
| 2 | 380300759 | Blade | |
| 3 | 805304153 | Washer | |
| 4 | 805203990 | Nut | |
| 5 | 380300341 | Blade | |
| 6 | 380300342 | Pin shaft | |
| 7 | 380300760 | Link rod | |
| 8 | 805000017 | Болт М8х25 | |
| 9 | 860101055 | Washer | |
| 10 | 805300069 | Шайба 8 | |
| 11 | 860101148 | Oil cup | |
| 12 | 803190731 | Right angle union joint | |
| 13 | 803190754 | Joint | |
| 14 | 803191009 | Hose assy | |
| 15 | 805100185 | Screw | |
| 16 | 803010997 | Oil cylinder for front moldboard | |
| 17 | 805001905 | Bolt | |
| 18 | 805300023 | Шайба 20 | |
| 19 | 860101042 | Nut | |
| 20 | 380300505 | Seat | |
| 21 | 805200053 | Гайка М6 | |
| 22 | 380900911 | Pointer | |
| 23 | 380900907 | Pointer axle | |
| 24 | 380900908 | Seamless steel tube | |
| 25 | 800515255 | Deep groove ball bearing | |
| 26 | 805200048 | Гайка М10 | |
| 27 | 805300014 | Шайба 10 | |
| 28 | 800515256 | Spherical joint bearing | |
| 29 | 380300767 | Lever | |
| 30 | 803011070 | Balance valve | |
| 32 | 805300112 | Шайба 20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
