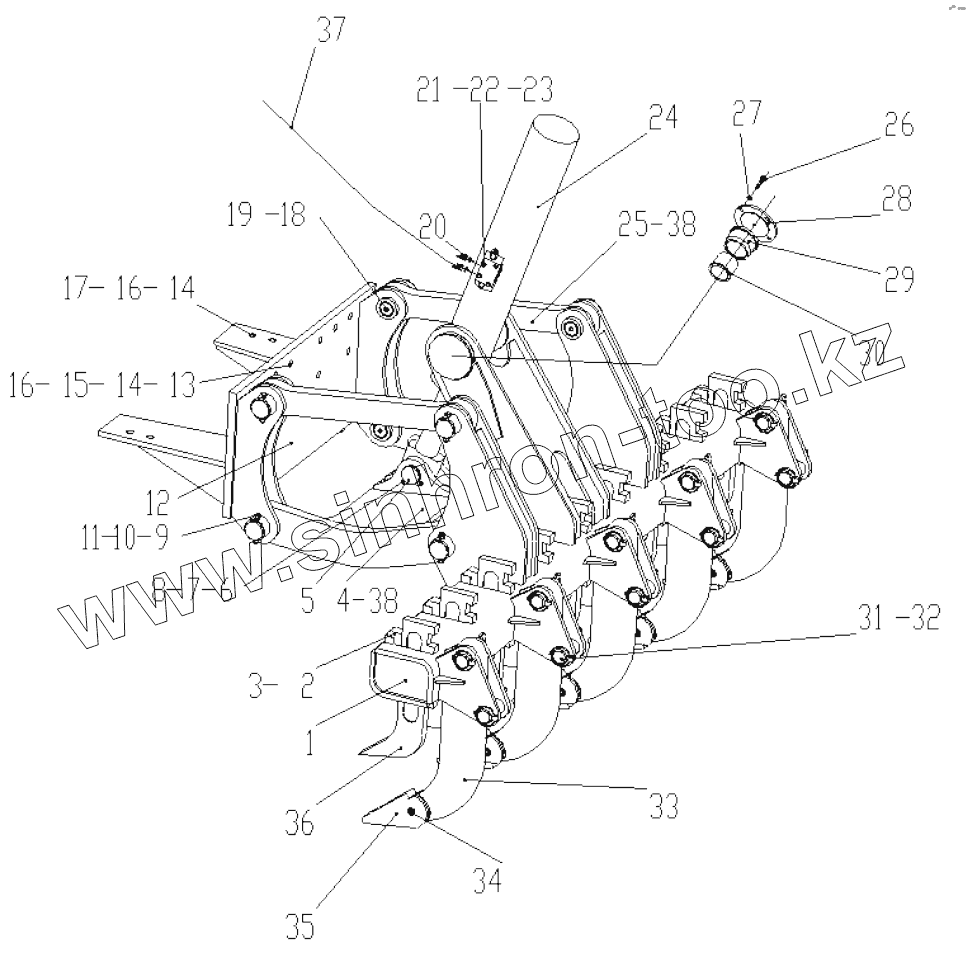

Каталог запасных частей к технике: XCMG Автогрейдер-GR135. 380300111 Rear Ripper

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

18

19

20

21

22

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	380300307		Shank
2	380900904		Pin
3	805600222		Cotter pin
4	380300301		Drag rod
5	380300329		Pin shaft
6	805000018		Болт М8х20
7	805300010		Шайба 8
8	380300330		Block
9	805000573		Bolt
10	805300018		Шайба 12
11	805200049		Гайка М12
12	380300323		Seat
13	805000379		Bolt
14	805300023		Шайба 20
15	805200052		Гайка М20
16	805300112		Шайба 20
17	805001904		Bolt
18	805604702		Pin shaft
19	801103215		Oil cup
20	803190754		Joint
21	803011070		Balance valve
22	805000021		Bolt
24	803011224		Rear scarifier cylinder
25	380300304		Upper bar
26	805000043		Болт М10х30
27	805300014		Шайба 10
28	380300331		Cover
29	380300849		Sleeve
30	380300850		Sleeve
31	381600987		Elastic pin
32	380300328		Pin
33	380300847		Cutter shaft
34	805601794		Elastic round pin
35	380300848		Cutter tooth
36	380900903		Rake tooth
37	803193816		Hose assy
38	380300846		Sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
