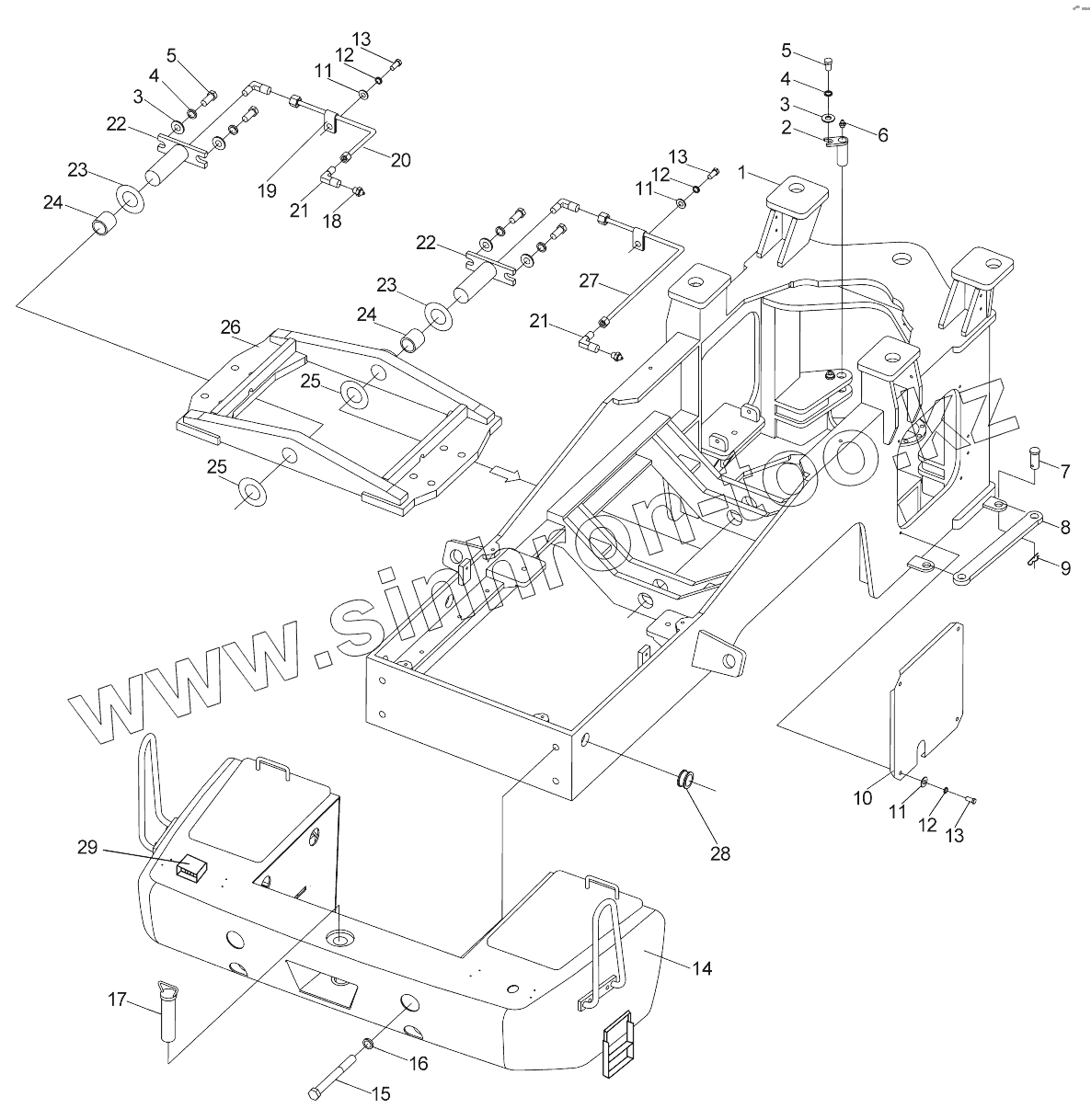

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Задняя рама LW500KN
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252907114 | Задняя рама | |
| 2 | 251400276 | Шворень | |
| 3 | 805300111 | Шайба 16 | |
| 4 | 805300011 | Шайба 16 | |
| 5 | 805000022 | Болт М16х25 | |
| 6 | 801100339 | Масленка 45°М10х1 | |
| 7 | 805601608 | Вал штифта | |
| 8 | 252101576 | Неподвижный рычаг | |
| 9 | 251500108 | 251500108 | |
| 10 | 252904094 | Правая упорная планка | |
| 10 | 252900849 | Упор на левой стороне | |
| 11 | 805300069 | Шайба 8 | |
| 12 | 805300010 | Шайба 8 | |
| 13 | 805000033 | Болт М8х16 | |
| 14 | 252907278 | Противовес в сборе | |
| 14 | 252907020 | Противовес в сборе | |
| 15 | 805001915 | Болт | |
| 16 | 805301290 | Шайба | |
| 17 | 252100775 | Буксирный палец | |
| 18 | 801100336 | Масленка M10x1 | |
| 19 | 803604578 | Wire support | |
| 20 | 252900491 | Труба тавота заднего штифта | |
| 21 | 803163961 | Корпус соединения 6 | |
| 22 | 251400289 | Палец качающейся рамы | |
| 23 | 250400178 | Регулирующая шайба | |
| 24 | 252108234 | Комплект | |
| 25 | 250400177 | Регулирующая шайба | |
| 26 | 252900447 | Вспомогательная рама | |
| 27 | 252900490 | Труба тавота переднего штифта | |
| 28 | 252903961 | Резиновый защитный чехол | |
| 29 | 252904216 | Коробка задней фары |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
