Каталог запасных частей к технике: XCMG 500KN, 500KSN. Воздушный насос форсажа (800902676, 800902677) LW500KN

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано Перечень деталей периодического техобслуживания (для двигателя WEICHAI) LW500KN Перечень деталей периодического техобслуживания (для двигателя SHANGCHAI) LW500KN Сборочный чертеж LW500KN Система двигателя LW500KN Топливный бак в сборе LW500KN Газовая педаль в сборе LW500KN Радиатор в сборе (800350007, 101302) LW500KN Магистраль радиатора гидравлического масла LW500KN Магистраль радиатора масла двойного переключения LW500KN Система двойного переключения LW500KN Опора в сборе LW500KN Монтаж фильтра LW500KN Монтаж ведущего моста и передаточного вала LW500KN Передний передаточный вал (252900463) LW500KN Промежуточный передаточный вал (252900464) LW500KN Задний передаточный вал (252900465) LW500KN Обод колеса (800302356) LW500KN Системы тележки LW500KN Передняя рама LW500KN Заливная труба передней рамы в сборе LW500KN Задняя рама LW500KN Рабочая гидросистема LW500KN Рабочая гидросистема (252907398) LW500KSN Рабочая гидросистема LW500KN Рабочая гидросистема (252901307) LW500KSN Гидросистема поворота LW500KN Гидросистема поворота (252907097) LW500KSN Серво-гидросистема LW500KN Серво-гидросистема (252901512) LW500KSN Серво-гидросистема (252901306) LW500KSN Рабочая гидравлическая система (252907549) LW500KSN Рабочая гидравлическая система (252901307) LW500KSN Трехсекционная сервогидросистема SL Трехэлементная гидравлическая магистраль SL Система централизованного измерения давления LW500KN Гидробак LW500KN Цилиндр поворотного ковша LW500KN Масляный цилиндр левой стрелы (803013063) LW500KN Маслоцилиндр правой стрелы(803013064) LW500KN Левый, правый поворотный гидроцмлиндр LW500KN Клапан-ограничитель LW500KN Увеличительный клапан расхода LW500KN Распределительный клапан GDF-32 LW500KN Рабочий рычажный механизм LW500KN Ковш-лопата стандартной компоновки (3.0) 253000506 LW500KN Ковш-лопата стандартной компоновки (2.7) 253000538 LW500KN Кошв для пород (зубья 3.0) 253000540 LW500KN Ковш-лопата легкого материала (3.5) 253000542 LW500KN Ковш-лопата легкого материала (4.5) 253000543 LW500KN Кошв для пород (Зубья сварочной втулки гнезда 3.0) 252109208 LW500KN Ковш-лопата легкого материала (4.0) 252904851 LW500KN Ковш-лопата легкого материала (5.0) 252904836 LW500KN Ковш-лопата (Модель рудничного типа 2.5) 252110032 LW500KN Тормозная система LW500KN Тормозная система (Альпийски-арктический тип) LW500KN Воздухосборник LW500KN Контроллер тормоза LW500KN Тормозный клапан ручного управления в сборе LW500KN Тормозная магистраль моста LW500KN Компинированный клапан масловодоотделителя (860110632) LW500KN Сушительный клапан в сборе (252904515) LW500KN Воздушный насос форсажа (800901159, 860117735) LW500KN Воздушный насос форсажа (800902676, 800902677) LW500KN Кабина LW500KN (1) Кабина LW500KN (2) Электросистема (252907130) LW500KN Капот машины LW500KN Система вентиляции LW500KN Система кондиционера LW500KN Выпариватель в сборе (CDKT 87II -010) LW500KN Монтаж компрессора Монтаж компрессора (SHANGCHAI) LW500KN Сопроводительный инструмент LW500KN

SL509XG (NH)

SL509XGA (NH)

1

2

3

4

5

6

7

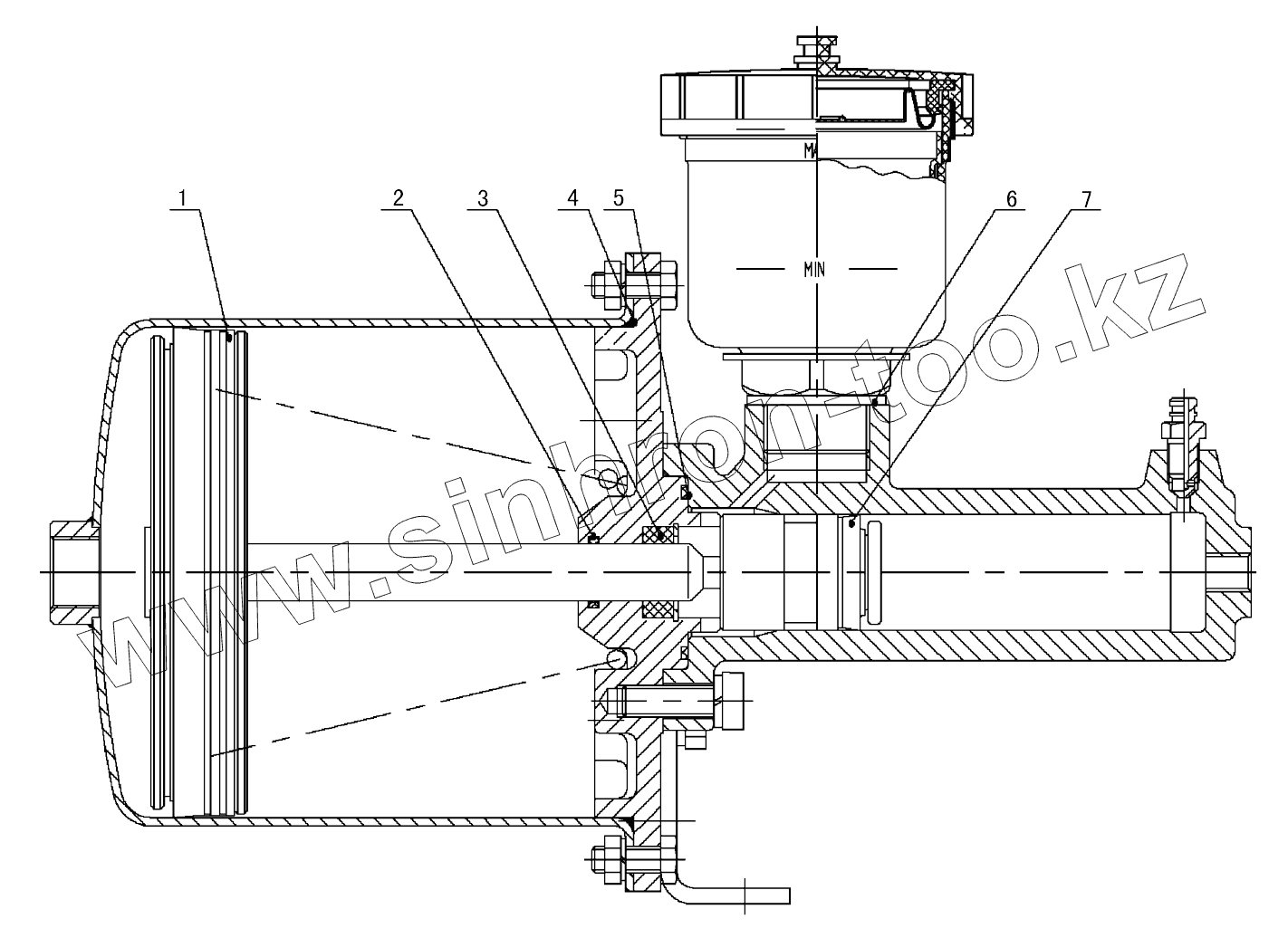

Позиция на иллюстрации	Заводской номер детали		Название детали
SL509XG (NH)	SL509XG (NH)		Воздушный насос форсажа
SL509XGA (NH)	SL509XGA (NH)		Воздушный насос форсажа
1	SL409-3510023		Манжета поршня
2	GB3452.1		О-образное уплотнительное кольцо
3	ZL20A-3510031		Центральное уплотнительное кольцо
4	LG40A-3510013		О-образное уплотнительное кольцо
5	ZL20A-3510034		О-образное уплотнительное кольцо
6	ХМ60А-3510031		Прямоугольное кольцо
7	SL409-3510052		Гидравлическая манжета

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
