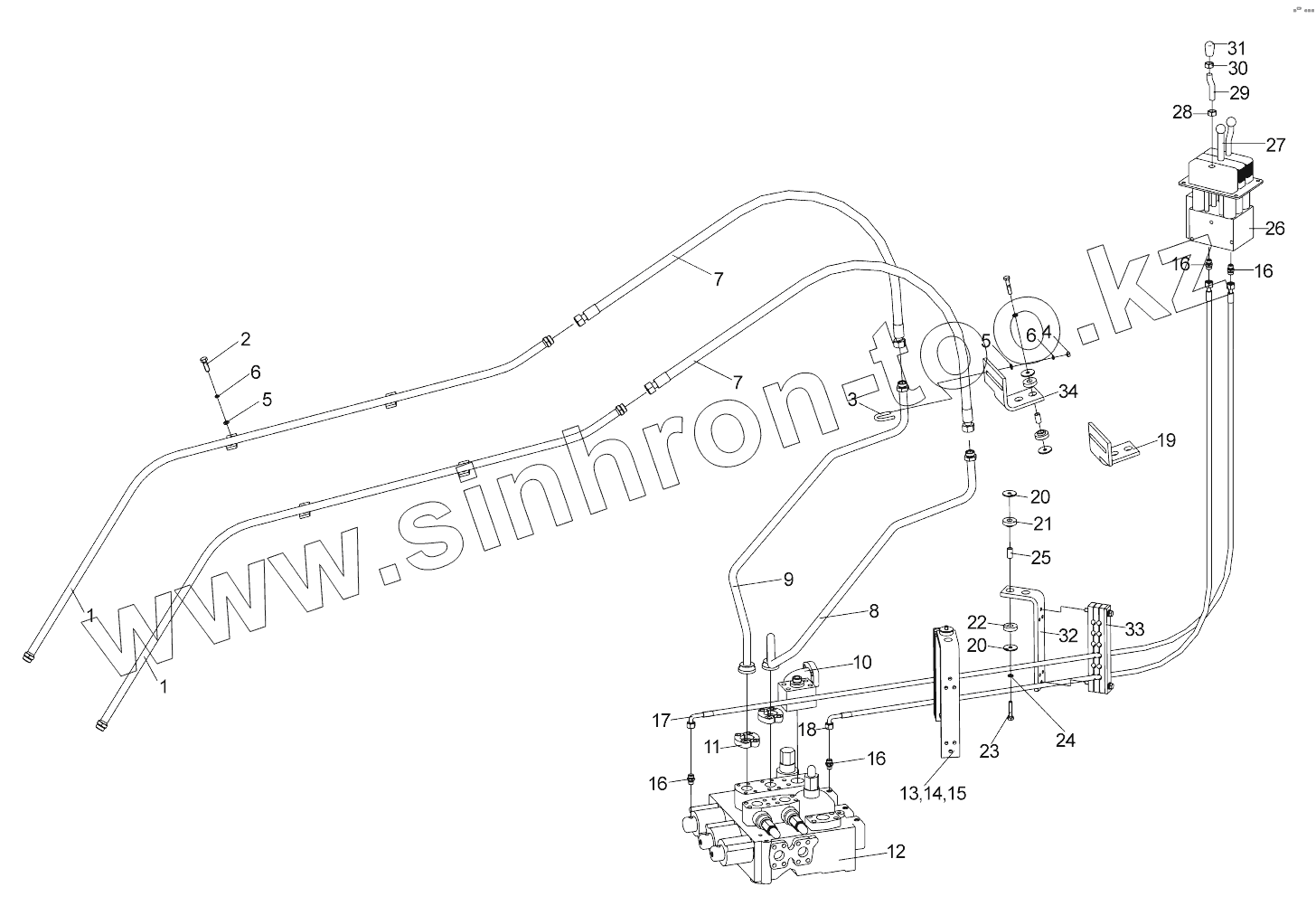

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Трехэлементная гидравлическая магистраль SL
1
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 251806183 | Стальная трубка трехсекционной движущейся стрелы | |
| 2 | 805000018 | Болт М8х20 | |
| 3 | 250200250 | U-образный болт | |
| 4 | 805200045 | Гайка М8 | |
| 5 | 805300069 | Шайба 8 | |
| 6 | 805300010 | Шайба 8 | |
| 7 | 252907358 | Резиновая труба в сборе | |
| 8 | 252901340 | Левая стальная труба | |
| 9 | 252901342 | Правая стальная труба | |
| 10 | 252907551 | Клапанный блок для впуска масла | |
| 11 | 803164272 | Блок фланцев | |
| 12 | 803004059 | Распределительный клапан | |
| 13 | 252901347 | Упорная планка | |
| 14 | 805000100 | Screw | |
| 15 | 252900283 | Стойка | |
| 16 | 805002295 | Соединение | |
| 17 | 253000267 | Гибкий рукав в сборе | |
| 18 | 253000266 | Гибкий рукав в сборе | |
| 19 | 252900555 | Левый опорный лист | |
| 20 | 252900280 | Нажимная планка | |
| 21 | 252900282 | Резиновая прокладка | |
| 22 | 252900281 | Резиновая прокладка | |
| 23 | 805000047 | Болт M10x50 | |
| 24 | 805300014 | Шайба 10 | |
| 25 | 252900298 | Стойка | |
| 26 | 803004060 | Клапан-пилот | |
| 27 | 251500136 | Tilting pilot valve cable | |
| 28 | 805200069 | Гайка М12 | |
| 29 | 251500135 | Boom valve crank | |
| 30 | 805201456 | Screw | |
| 31 | 252100503 | Crank ball | |
| 32 | 252901348 | Упорная планка | |
| 33 | 803164975 | Трубодержатель | |
| 34 | 252900554 | Правый опорный лист |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
