Тормозная магистраль моста LW500KN
Компинированный клапан масловодоотделителя (860110632) LW500KN
Сушительный клапан в сборе (252904515) LW500KN
Воздушный насос форсажа (800901159, 860117735) LW500KN
Воздушный насос форсажа (800902676, 800902677) LW500KN
Кабина LW500KN (1)
Кабина LW500KN (2)
Электросистема (252907130) LW500KN
Капот машины LW500KN
Система вентиляции LW500KN
Система кондиционера LW500KN
Выпариватель в сборе (CDKT 87II -010) LW500KN
Монтаж компрессора
Монтаж компрессора (SHANGCHAI) LW500KN
Сопроводительный инструмент LW500KN
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
12

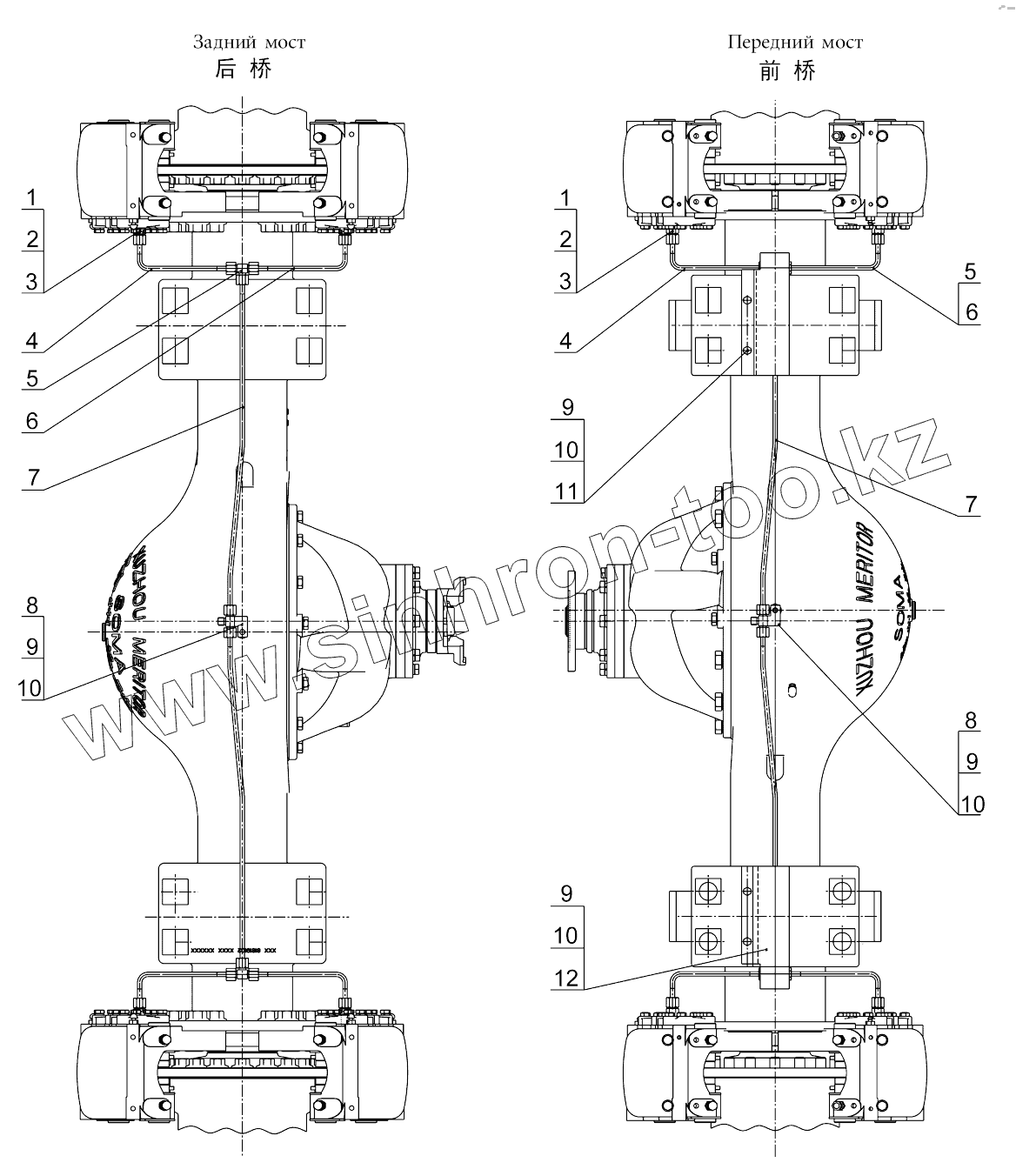

Позиция на иллюстрации
Заводской номер детали
Название детали
1
252900348
Соединение
2
805301410
Шайба 14
3
803164132
О-образное кольцо 6x1.8
4
252900506
Маслопровод тормозного ключа
5
251800279
Корпус соединения
6
252900507
Маслопровод тормозного ключа
7
252900346
Масляная магистраль моста
7
252905028
Тормозная магистраль заднего моста
8
252900347
Соединение тройника
9
805000033
Болт М8х16
10
805300010
Шайба 8
11
252900771
Бронировка
12
252900772
Бронировка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
