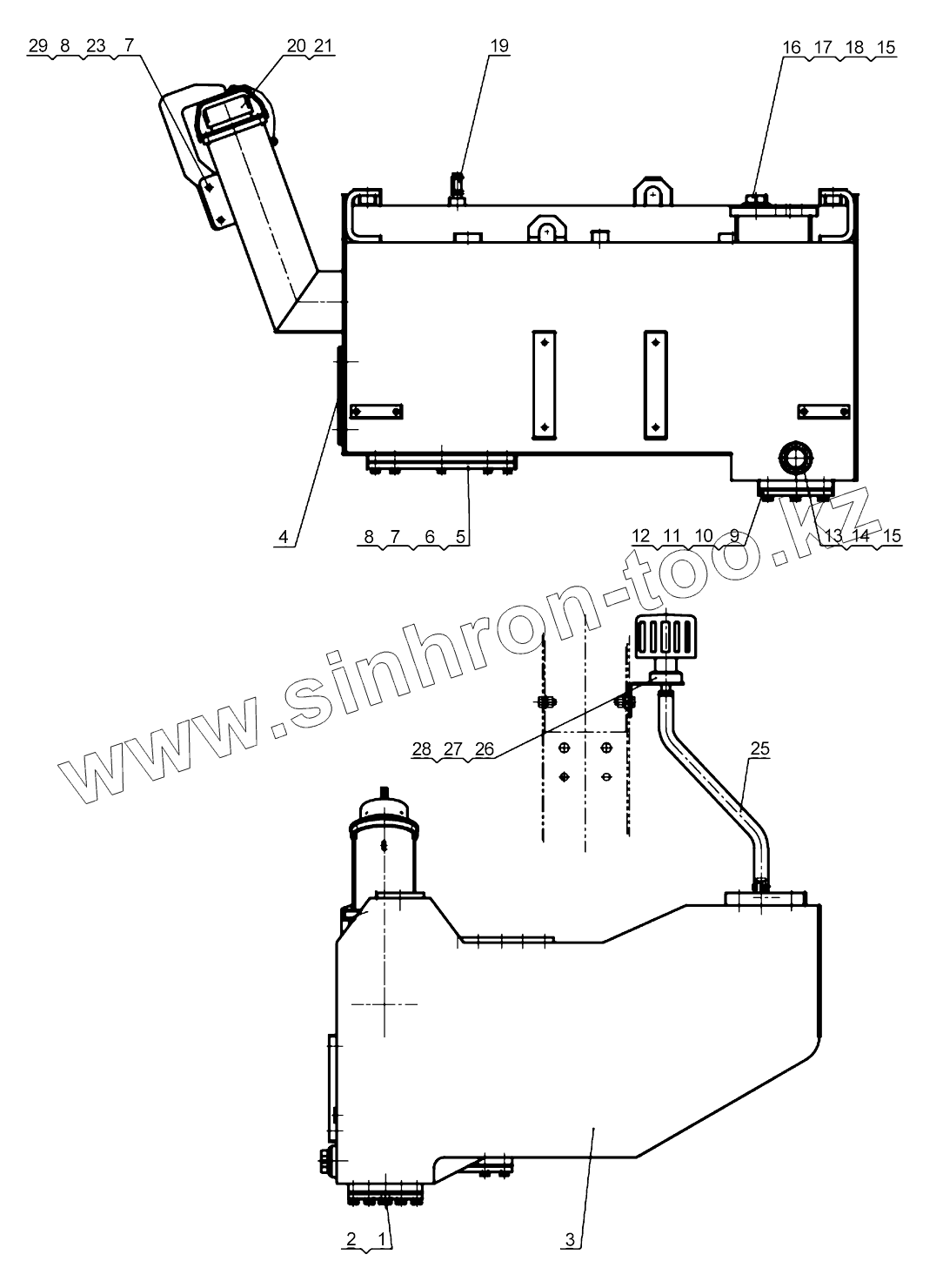

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Топливный бак в сборе LW500KN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
23
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 803184623 Магнитная винт-заглушка
2 805301411 Шайба 16
3 252905673 Корпус топливного бака
4 803164214 Указатель уровня
5 252905671 Фланец
6 252100465 Резиновая прокладка
7 805000017 Болт М8х25
8 805300010 Шайба 8
9 252905672 Фланец
10 250200206 Шайба
11 805000727 Болт М10х25
12 805300014 Шайба 10
13 252905762 Пробка
14 250200471 Масляный фильтр в сборе
15 803164100 Шайба 45
16 252905687 Всасывающая труба
17 803164228 Всасывающий фильтрующий элемент
18 805301412 Шайба 18
19 250200223 Соединение
20 803164217 Фильтр заправочного гидравлического масла
21 252905197 Резиновый колпачок
23 805201482 Гайка
24 803300971 Фильтр для заливки масла с замком
25 801968904 Хомут из нержавейки
26 251806245 Штуцер вентиляционной трубы
27 803164187 Шайба
28 251702785 Респирант в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
