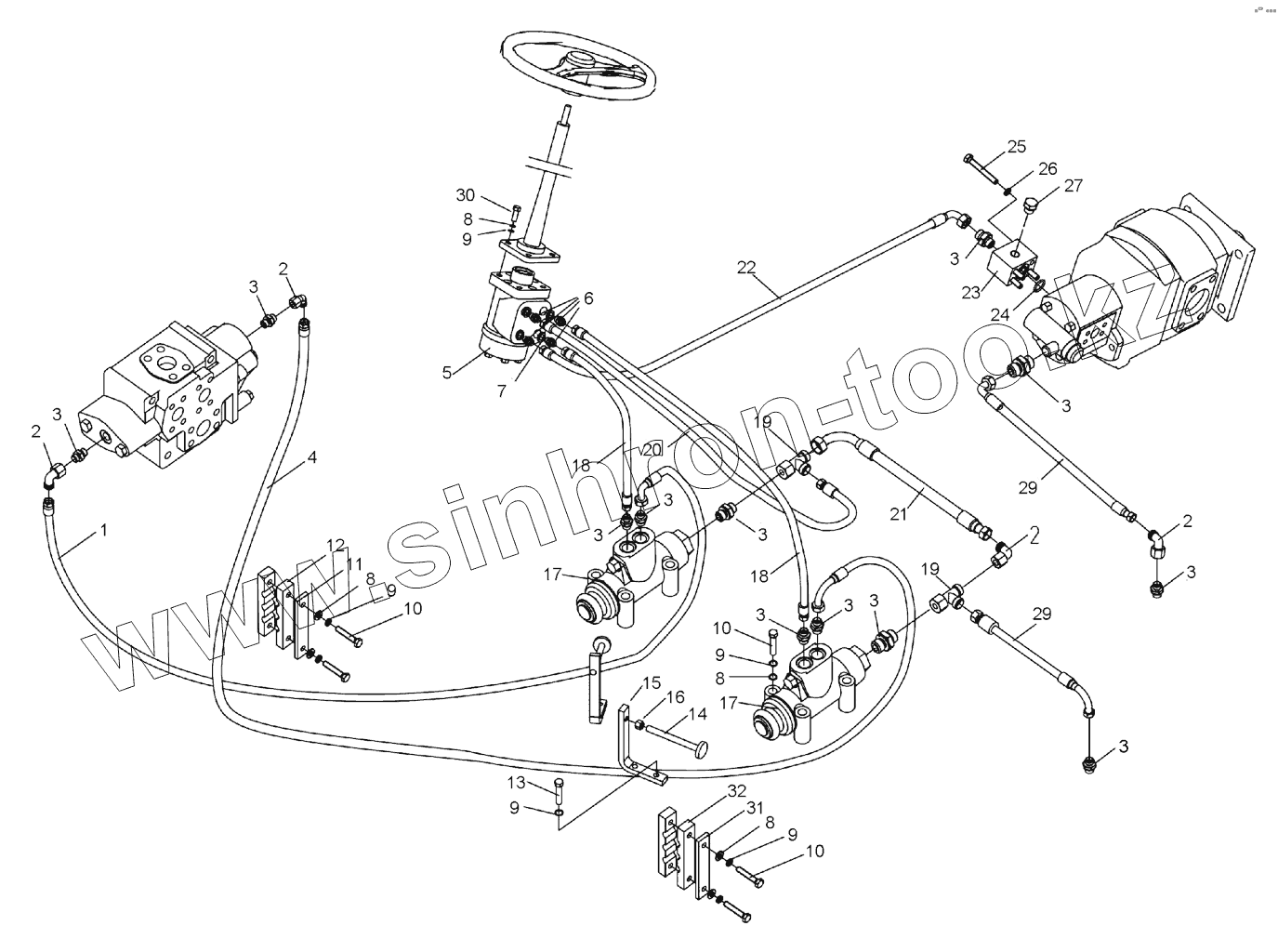

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Серво-гидросистема LW500KN
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
9
9
9
9
10
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252900272 | Гибкий рукав в сборе | |
| 2 | 803164245 | Соединение | |
| 3 | 805002295 | Соединение | |
| 4 | 252900273 | Гибкий рукав в сборе | |
| 5 | 250100112 | Инфлектор | |
| 6 | 803201514 | Соединение | |
| 7 | 805301413 | Шайба 20 | |
| 8 | 805300017 | Шайба 10 | |
| 9 | 805300014 | Шайба 10 | |
| 10 | 805002280 | Болт | |
| 11 | 252900289 | Нажимная планка | |
| 12 | 252900290 | Резиновая планка | |
| 13 | 805000727 | Болт М10х25 | |
| 14 | 252100501 | Рычаг-ограничитель | |
| 15 | 252900291 | Опора рычага-ограничителя | |
| 16 | 805200069 | Гайка М12 | |
| 17 | 803004042 | Клапан-ограничитель | |
| 18 | 252900274 | Гибкий рукав в сборе | |
| 19 | 803164243 | Соединение тройника | |
| 20 | 252900275 | Гибкий рукав в сборе | |
| 21 | 252900276 | Гибкий рукав в сборе | |
| 22 | 252900277 | Гибкий рукав в сборе | |
| 23 | 252300510 | Блок соединений | |
| 24 | 801100026 | О-образное уплотнительное кольцо | |
| 25 | 860101017 | Болт | |
| 26 | 805300010 | Шайба 8 | |
| 27 | 803166449 | Заглушка | |
| 29 | 252900288 | Гибкий рукав в сборе | |
| 30 | 805000062 | Болт М10х35 | |
| 31 | 252900745 | Нажимная планка | |
| 32 | 252901475 | Резиновая планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
