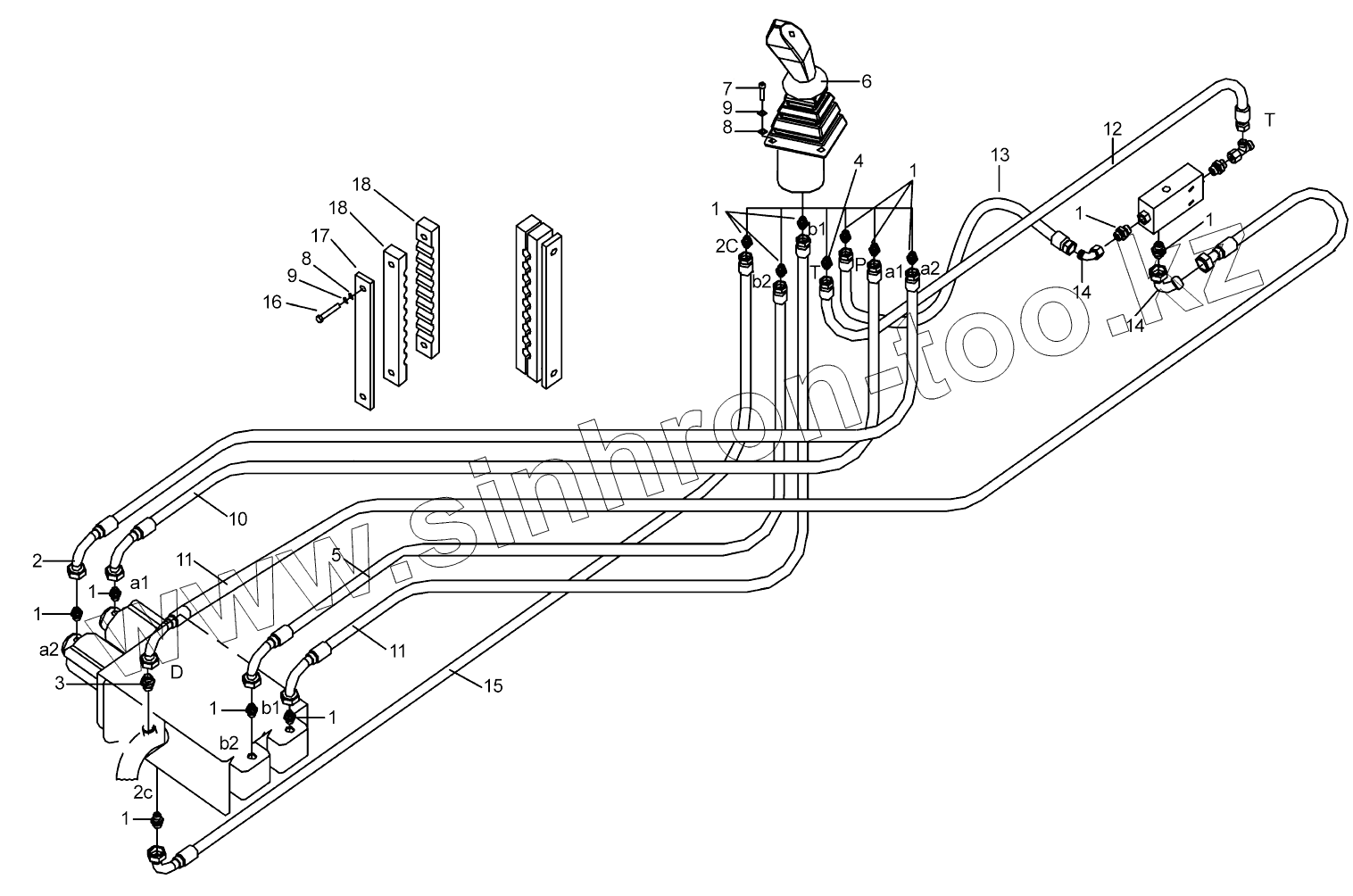

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Серво-гидросистема (252901306) LW500KSN

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

2

3

5

5

6

7

8

8

9

9

10

11

11

12

13

14

14

15

16

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805002295		Соединение
2	253000280		Гибкий рукав в сборе
3	803004100		Односторонний клапан
4	803165766		Соединение
5	253000282		Гибкий рукав в сборе
6	803004120		Pilot valve
7	805000727		Болт М10х25
8	805300017		Шайба 10
9	805300014		Шайба 10
10	253000267		Гибкий рукав в сборе
11	253000266		Гибкий рукав в сборе
12	253000264		Гибкий рукав в сборе
13	253000263		Гибкий рукав в сборе
14	803164245		Соединение
15	253000265		Гибкий рукав в сборе
16	805000278		Болт
17	253000251		Нажимная планка
18	253000252		Резиновая планка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
