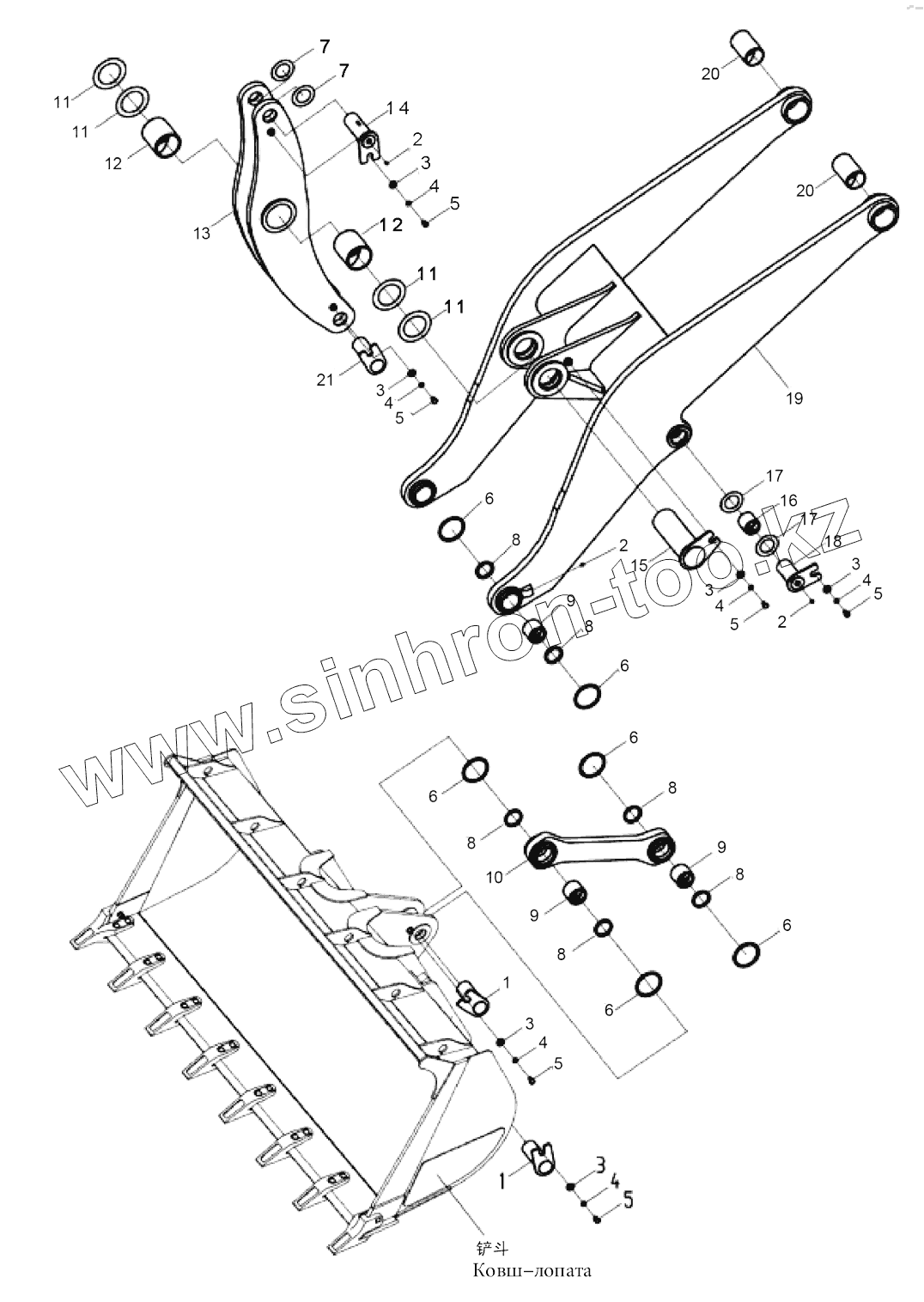

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Рабочий рычажный механизм LW500KN
252111517
252111516
252111655
252111659
252111663
252111658
252111656
1
1
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
9
9
9
9
9
9
10
11
11
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252111517 | 252111517 | Малая тяга при большой высоте разгрузки | |
| 252111516 | 252111516 | Мелкая высокоразгрузочная стрела | |
| 252111655 | 252111655 | Движущаяся стрела при наибольшей высоте разгрузки | |
| 252111659 | 252111659 | Трехсекционная движущаяся стрела | |
| 252111663 | 252111663 | Трехсекционная движущаяся стрела | |
| 252111658 | 252111658 | Качающаяся стрела при наибольшей высоте разгрузки | |
| 252111656 | 252111656 | Тяга при наибольшей высоте разгрузки | |
| 1 | 252102677 | Палец ковша | |
| 2 | 801100336 | Масленка M10x1 | |
| 3 | 250400159 | Колодка | |
| 4 | 805300011 | Шайба 16 | |
| 5 | 805000022 | Болт М16х25 | |
| 6 | 252100394 | О-образное кольцо | |
| 7 | 269900193 | Регулирующая шайба | |
| 9 | 803164070 | Уплотнительное кольцо | |
| 9 | 252111346 | Втулка вала | |
| 10 | 252111347 | Рычаг | |
| 11 | 269900195 | Регулирующая шайба | |
| 12 | 251806000 | Втулка вала | |
| 13 | 251805998 | Качалка | |
| 14 | 252100419 | Палец цилиндра качалки | |
| 15 | 251806002 | Палец балки качалки | |
| 16 | 252100390 | Втулка вала | |
| 17 | 252101316 | Регулирующая шайба | |
| 18 | 250400158 | Палец цилиндра стрелы | |
| 19 | 252111344 | Стрела | |
| 20 | 252904529 | Втулка вала | |
| 21 | 251806004 | Палец рычага качалки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
