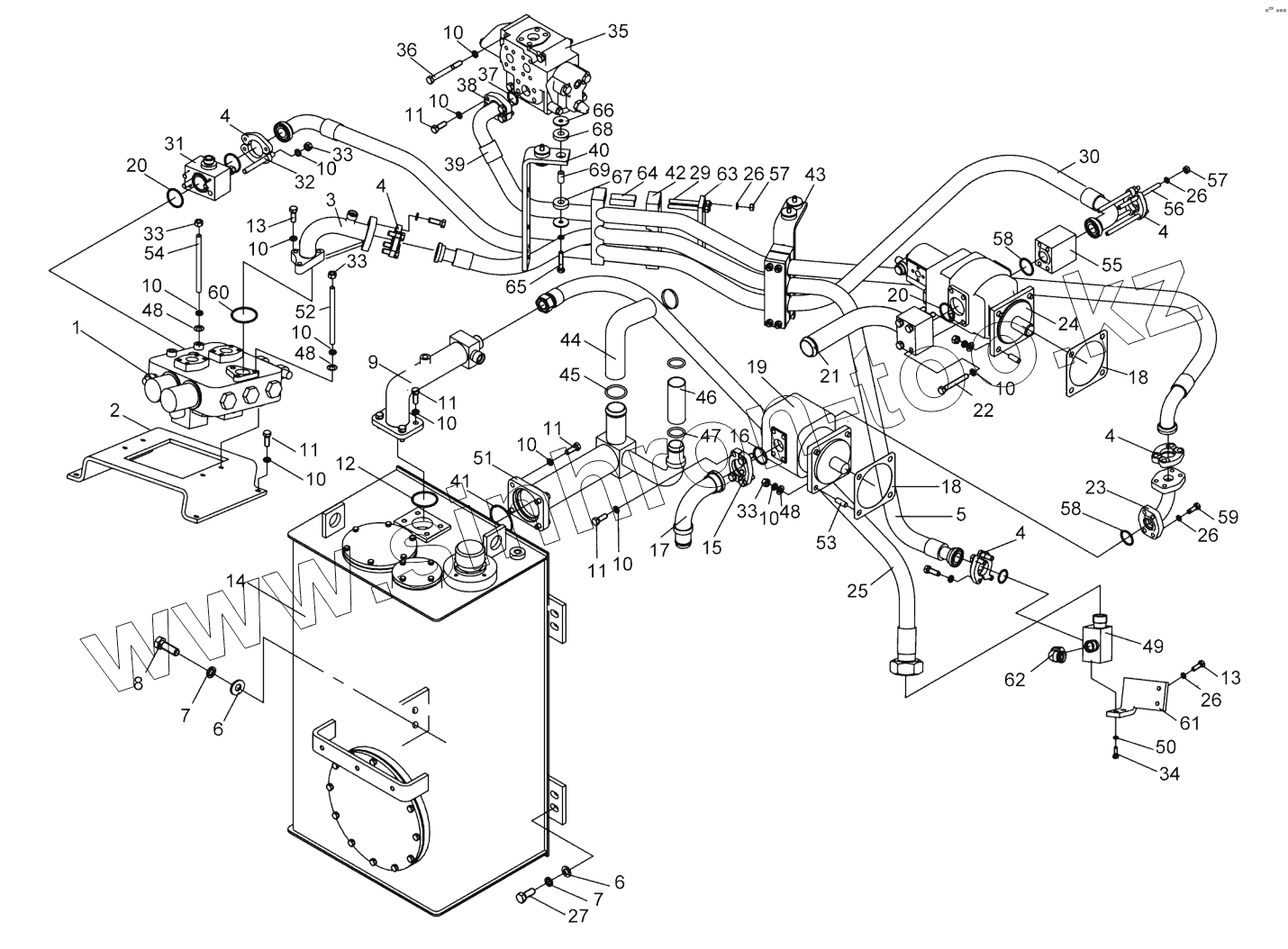

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Рабочая гидросистема LW500KN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
29
30
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
51
52
53
54
55
56
57
57
58
58
59
60
61
62
63
64
65
66
67
68
69
Позиция на иллюстрации Заводской номер детали Название детали
1 251800152 Распределительный клапан
2 252906924 Упорная планка
3 252907065 Стальная трубка
4 803164828 Блок фланцев
5 252900535 Гибкий рукав в сборе
6 805300111 Шайба 16
7 805300011 Шайба 16
8 805000051 Болт M16x40
9 252907204 Стальная трубка
10 805300018 Шайба 12
11 805000048 Болт M12x35
12 803164126 O-ring
13 805000029 Болт M10x40
14 252907101 Гидробак
15 803164240 Фланец типа отделения
16 801100180 O-ring
17 251805691 Стальная труба для всасывания
18 252100847 Уплотнительная прокладка
19 803004104 Поворотный клапан
20 801100049 О-образное кольцо
21 251805755 Стальная труба для всасывания
22 805000263 Болт
23 252900992 Стальная трубка
24 803013093 Рабочий насос
25 252904451 Гибкий рукав в сборе
26 805300014 Шайба 10
27 805000026 Болт M16x45
29 805002242 Шпилька
30 252900536 Гибкий рукав в сборе
31 252907067 Блок соединений
32 805002243 Шпилька
33 805200049 Гайка М12
34 805000017 Болт М8х25
35 252300148 Увеличительный клапан расхода типа преимущества
36 805000403 Bolt
37 803192287 О-образное кольцо
38 803198806 Фланец типа отделения
39 252900991 Гибкий рукав в сборе
40 252904234 Упорная планка
41 801100269 O-ring
42 252900264 Резиновая зажимная планка
43 252900284 Упорная планка в сборе
44 803163991 Резиновая труба
45 801902714 Хомут из нержавейки
46 803163992 Резиновая труба, В38х210
47 801902712 Хомут из нержавейки 38-57
48 805300020 Шайба 12
49 252904452 Блок соединений
50 805300010 Шайба 8
51 252907103 Стальная трубка
52 805001938 Болт
53 805002233 Шпилька М12х35
54 805000300 Шпилька
55 252900469 Соединительный блок
56 805002864 Шпилька
57 805200048 Гайка М10
58 801100148 О-образное уплотнительное кольцо
59 805000043 Болт М10х30
60 801100067 О-образное уплотнительное кольцо
61 252904453 Упорная планка
62 803163638 Отвод
63 252904235 Зажимная планка
64 252900265 Стойка
65 805000100 Screw
66 252900280 Нажимная планка
67 252900281 Резиновая прокладка
68 252900282 Резиновая прокладка
69 252900283 Стойка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
