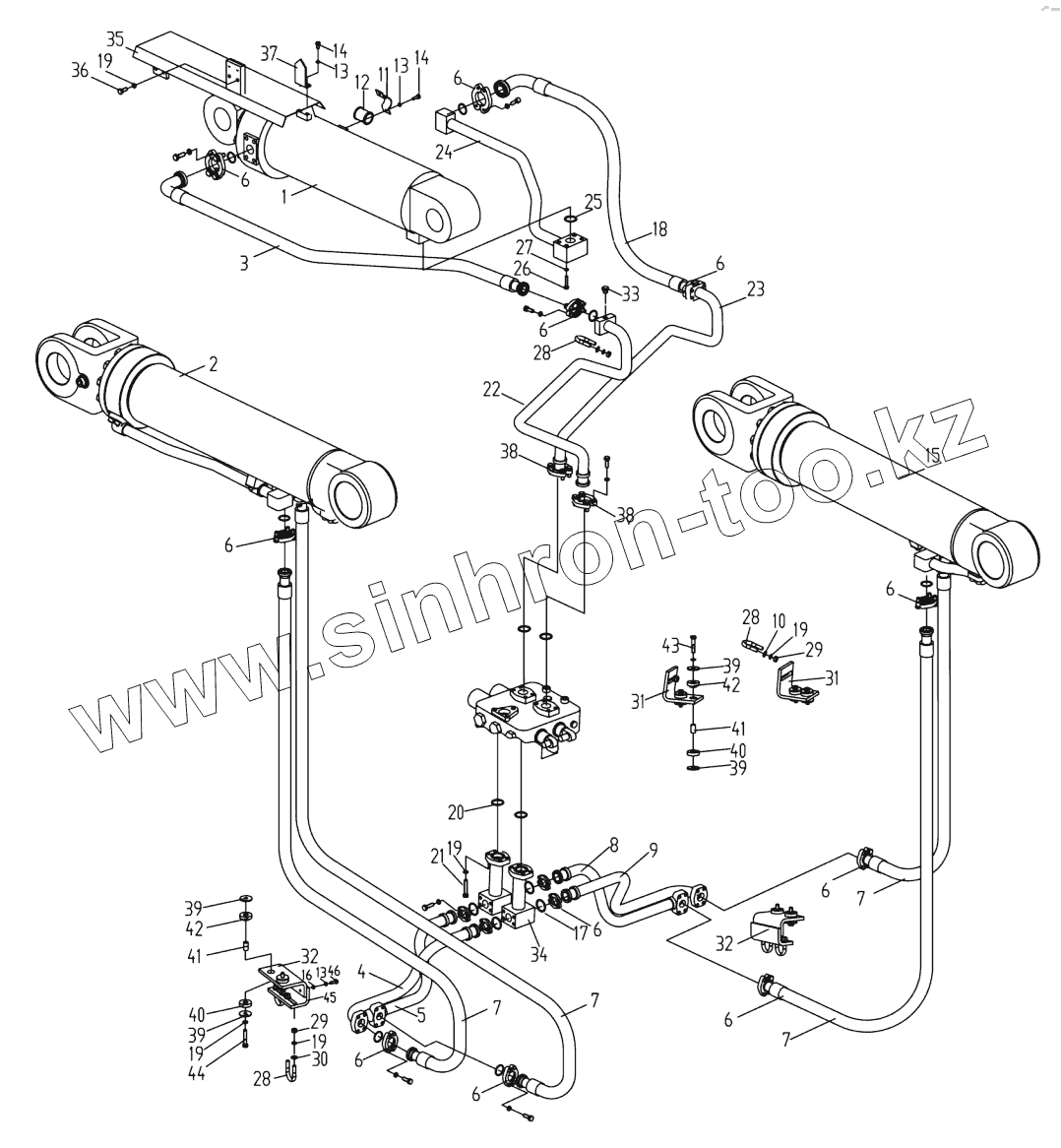

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Рабочая гидросистема (252901307) LW500KSN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
13
13
14
14
15
17
19
19
19
19
19
20
21
22
23
24
25
26
27
28
28
28
29
29
30
31
31
32
32
34
35
36
37
38
38
39
39
39
39
40
40
41
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали
1 803004341 Цилиндр опрокидывающего ковша
2 803013063 Масляный цилиндр левой стрелы
3 252900768 Гибкий рукав в сборе
4 252900286 Стальная трубка
5 252900287 Стальная трубка
6 803164234 Блок фланцев
7 252900292 Гибкий рукав в сборе
8 252900293 Стальная трубка
9 252900294 Стальная трубка
10 805300102 Шайба 10
11 252900300 Трубодержатель
12 252900301 Зажим резиновой трубы
13 805300010 Шайба 8
14 805000033 Болт М8х16
15 803013064 Маслоцилиндр правой стрелы
17 801100133 О-образное уплотнительное кольцо
19 805300014 Шайба 10
20 801100148 О-образное уплотнительное кольцо
21 805000062 Болт М10х35
22 252900295 Стальная трубка
23 252900296 Стальная трубка
24 252900499 Стальная трубка
25 801100066 О-образное уплотнительное кольцо 42.5x3.55
26 805000041 Болт M12x70
27 805300018 Шайба 12
28 269900200 “U” clamp
29 805200048 Гайка М10
30 805300017 Шайба 10
31 252900297 Упорная планка
32 253000241 Упорная планка
34 803166449 Заглушка
35 253000349 Защитный кожух
36 805000727 Болт М10х25
37 253000350 Опора
38 803164828 Блок фланцев
39 805000033 Болт М8х16
40 805300069 Шайба 8
41 252900470 Упорная планка
42 252900769 Гибкий рукав в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
