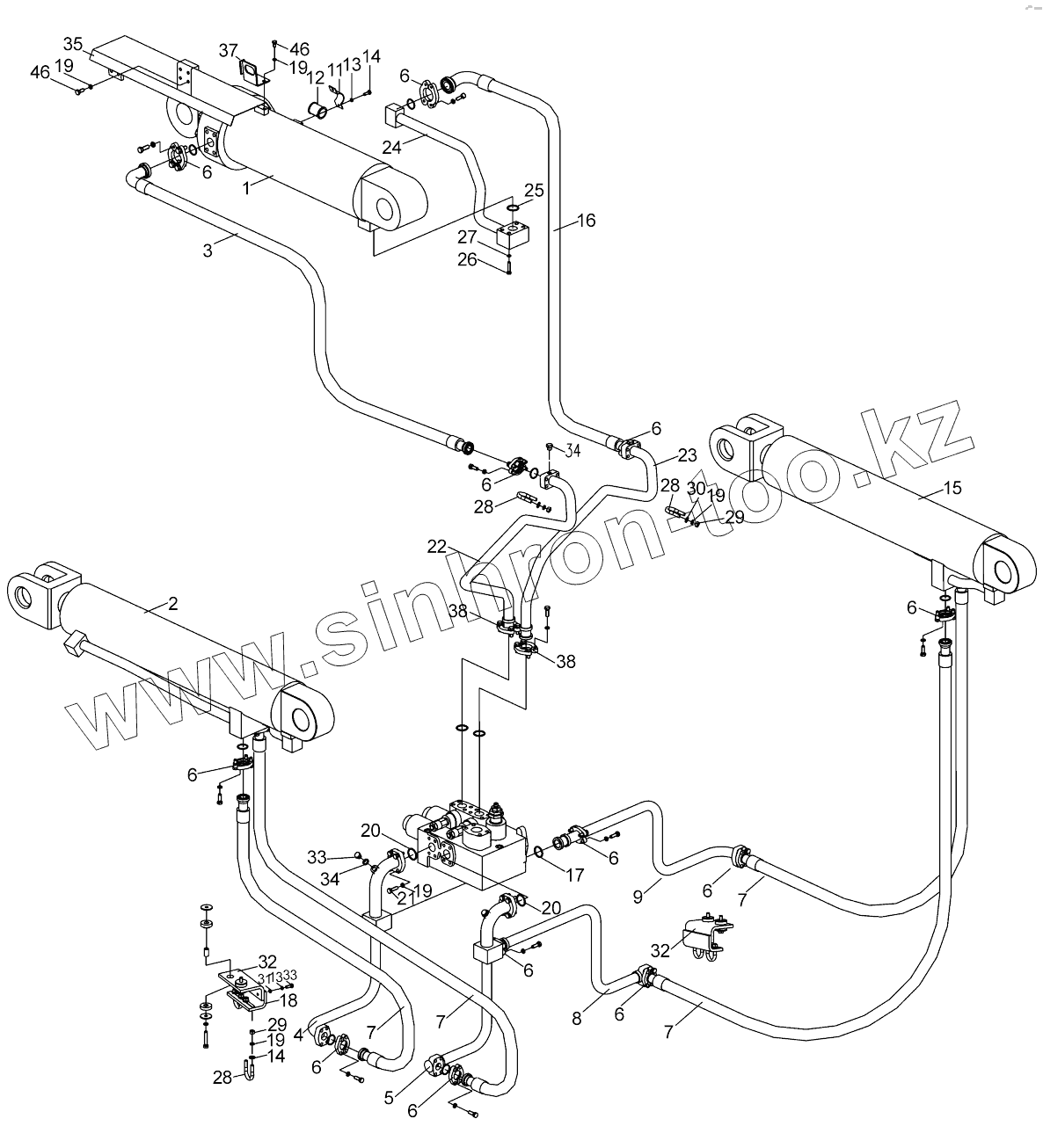

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Рабочая гидравлическая система (252901307) LW500KSN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
11
12
13
13
14
14
15
16
17
18
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
28
28
29
29
30
31
32
32
33
33
34
34
35
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 803004341 Цилиндр опрокидывающего ковша
2 803013063 Масляный цилиндр левой стрелы
3 252900768 Гибкий рукав в сборе
4 252900286 Стальная трубка
5 252900287 Стальная трубка
6 803164234 Блок фланцев
7 252900292 Гибкий рукав в сборе
8 252900293 Стальная трубка
9 252900294 Стальная трубка
10 805300102 Шайба 10
11 252900300 Трубодержатель
12 252900301 Зажим резиновой трубы
13 805300010 Шайба 8
14 805000033 Болт М8х16
15 803013064 Маслоцилиндр правой стрелы
16 252900769 Гибкий рукав в сборе
17 801100133 О-образное уплотнительное кольцо
18 252900470 Упорная планка
19 805300014 Шайба 10
20 801100148 О-образное уплотнительное кольцо
21 805000062 Болт М10х35
22 252900295 Стальная трубка
23 252900296 Стальная трубка
24 252900499 Стальная трубка
25 801100066 О-образное уплотнительное кольцо 42.5x3.55
26 805000041 Болт M12x70
27 805300018 Шайба 12
28 269900200 “U” clamp
29 805200048 Гайка М10
30 805300017 Шайба 10
31 805300069 Шайба 8
32 253000241 Упорная планка
33 805000020 Болт М8х30
34 803166449 Заглушка
35 253000349 Защитный кожух
36 805000727 Болт М10х25
37 253500981 Опора для датчика
38 803164828 Блок фланцев
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
