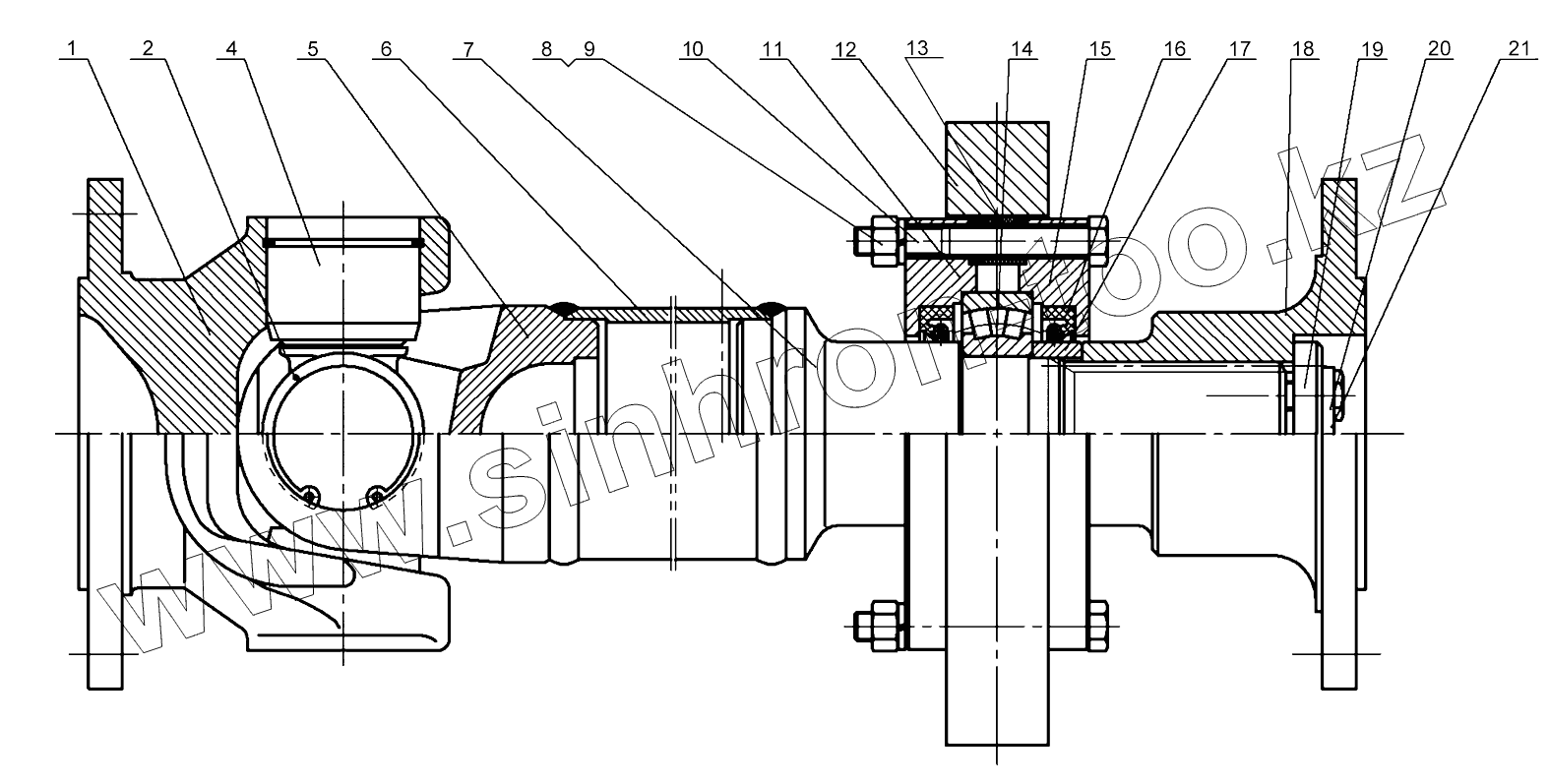

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Передний передаточный вал (252900463) LW500KN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 860118413 Фланцевая вилка
2 GB893.1-86 Пружинный зажим
4 860117405 Кардан в сборе
5 500К.03.2-03 Соединительная вилка
6 500К.03.2-04 Труба вала
7 500К.03.2-05 Шлицевой вал
8 GB6170-86 Гайка
9 GB93-87 Шайба 12
10 GB5782-86 Болт
11 500К.03.2-09 Торцовый щит переднего подшипника
12 500К.03.2-10 Гнездо подшипника
13 ZL50.4-6 Seal
14 860111011 Роликовый подшипник
15 ZL40E.4-10 Front Bearing Seat
16 803166364 Резиновая консервация
17 500К.03.2-06 Втулка вала
18 860118412 Фланцовый диск
19 85Z01.3-6 Подстилка
20 85Z01.3-5 Запорная планка
21 GB5783-86 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
