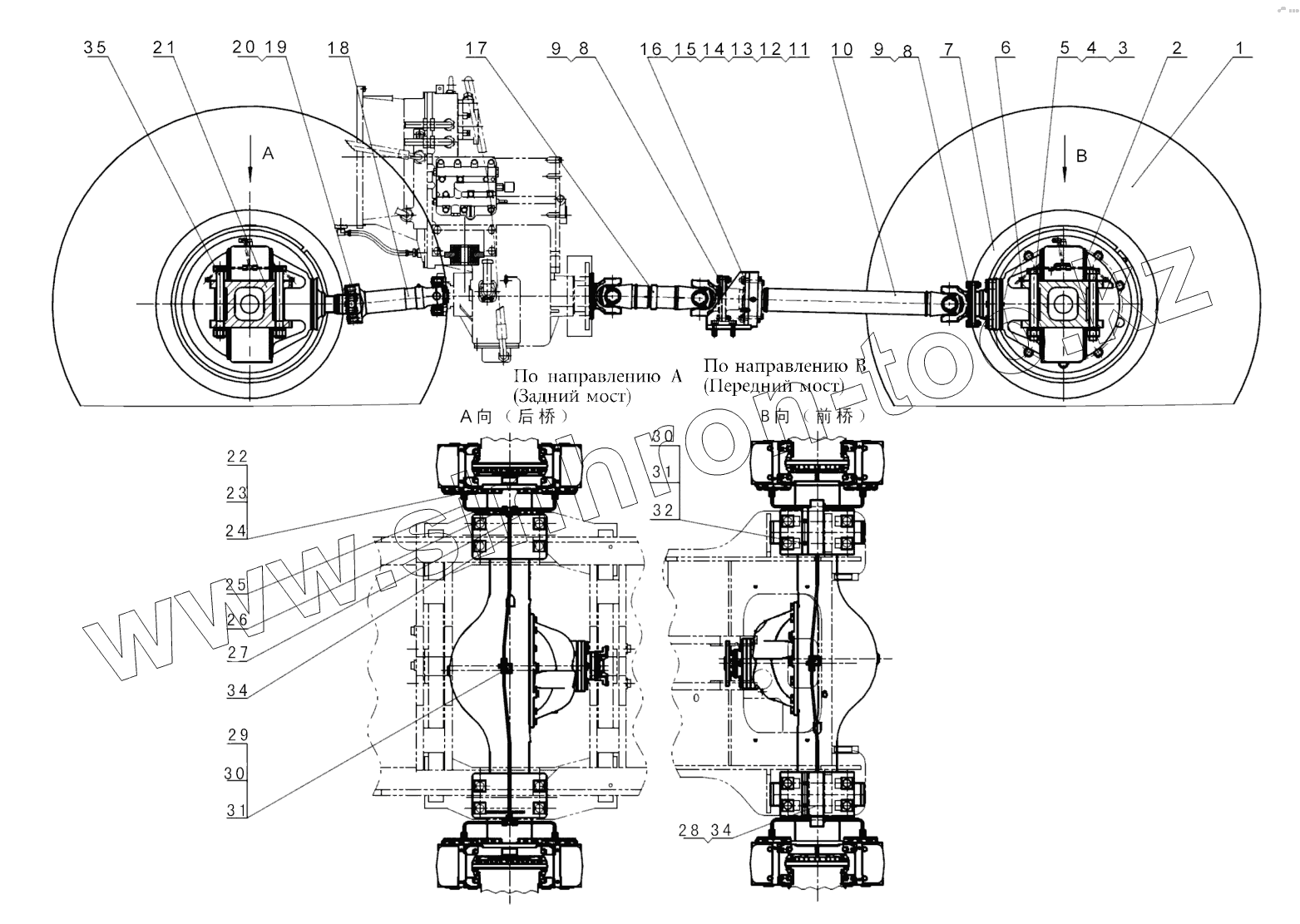

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Монтаж ведущего моста и передаточного вала LW500KN
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800302218 | Шина | |
| 2 | 275101689 | Передний мост | |
| 3 | 805047041 | Болт | |
| 4 | 805201526 | Гайка | |
| 5 | 805300118 | Washer | |
| 6 | 252900349 | Колодка моста | |
| 7 | 800302356 | Обод колеса | |
| 8 | 805002117 | Болт M14x1.5x45 | |
| 9 | 805201527 | Гайка M14x1.5 | |
| 10 | 252900463 | Передний передаточный вал в сборе | |
| 11 | 805000411 | Болт M16x80 | |
| 12 | 805200200 | Гайка M16 | |
| 13 | 805300013 | Шайба 16 | |
| 14 | 805000028 | Screw | |
| 15 | 252109428 | Шайба | |
| 16 | 252900343 | Гнездо передаточного вала | |
| 17 | 252900464 | Промежеточный передаточный вал в сборе | |
| 18 | 252900465 | Задний передаточный вал в сборе | |
| 19 | 805002100 | Болт | |
| 20 | 805300018 | Шайба 12 | |
| 21 | 275101690 | Задний мост в сборе | |
| 22 | 803164132 | О-образное кольцо 6x1.8 | |
| 23 | 252900348 | Соединение | |
| 24 | 805301410 | Шайба 14 | |
| 25 | 252900506 | Маслопровод тормозного ключа | |
| 26 | 251800279 | Корпус соединения | |
| 27 | 252900507 | Маслопровод тормозного ключа | |
| 28 | 252900346 | Масляная магистраль моста | |
| 29 | 252900347 | Соединение тройника | |
| 30 | 805000033 | Болт М8х16 | |
| 31 | 805300010 | Шайба 8 | |
| 32 | 252900771 | Бронировка | |
| 33 | 252900772 | Бронировка | |
| 34 | 252905028 | Тормозная магистраль заднего моста | |
| 35 | 805002116 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
