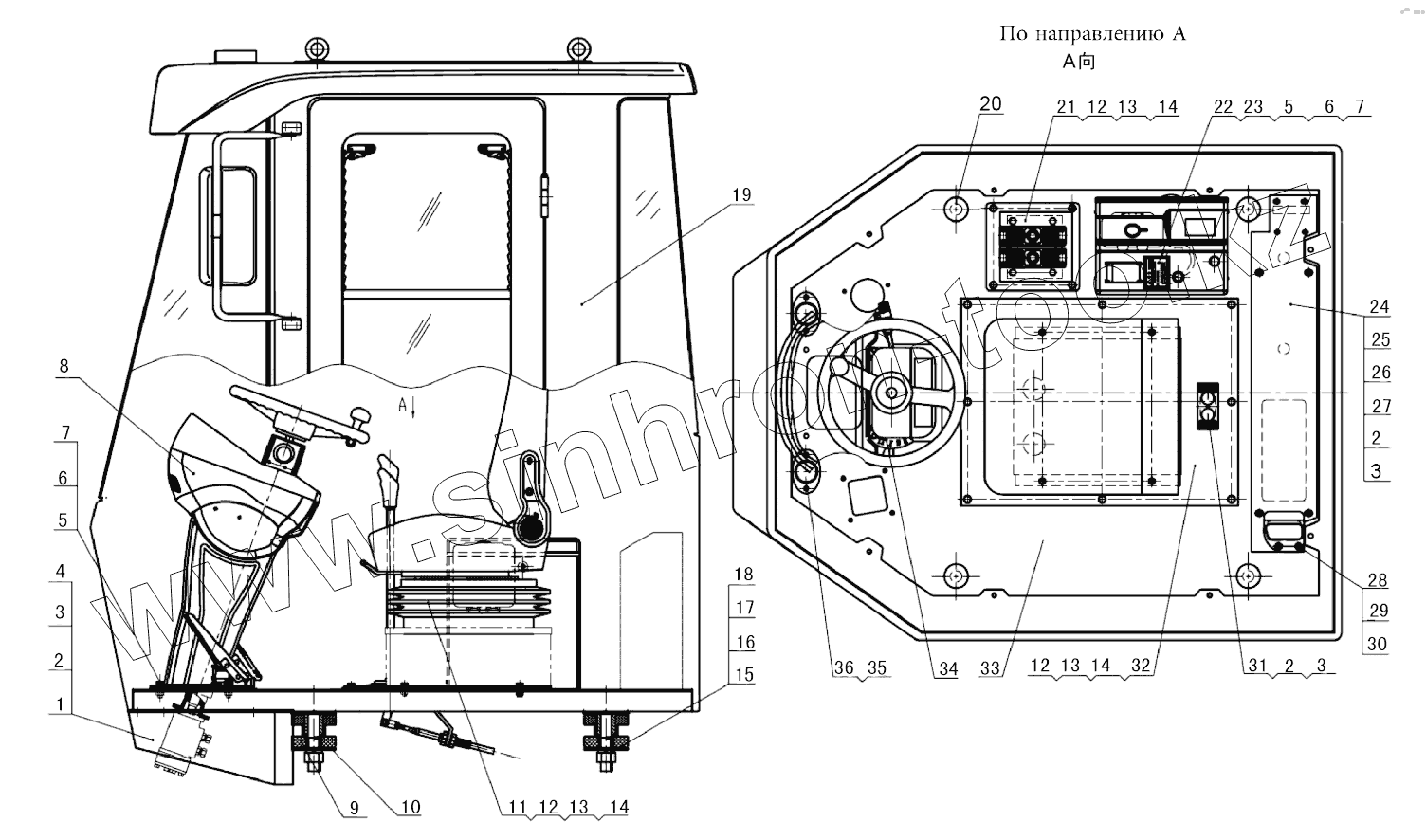

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Кабина LW500KN (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
12
13
13
13
14
14
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 252900675 Передняя обшивка
2 805000017 Болт М8х25
3 805300117 Шайба 8
4 805300010 Шайба 8
5 805000048 Болт M12x35
6 805300020 Шайба 12
7 805300018 Шайба 12
8 251805699 Приборная коробка в сборе
9 252900306 Амортизатор в сборе
10 252900305 Перегородка
11 801968889 Сиденье
11 801902733 Сиденье
12 805000727 Болт М10х25
13 805300017 Шайба 10
14 805300014 Шайба 10
15 805002145 Болт
16 805200242 Гайка
17 805300118 Washer
18 805300048 Washer
19 252907138 Сборка водительской кабины
19 252907200 Сборка водительской кабины
20 252900304 Крышка отверстия
21 252904031 Система трехсекционного рычага управления
21 252904026 Система двухсекционного рычага управления
22 819948321 Клапан с ручным управлением сигнализация тормоза
23 251805700 Коробка управления
24 252906479 Плита перекрытия тепляка
25 252906673 Уплотняющая прокладка перекрытия тепляка
26 805000715 Болт M12x25
27 805300113 Washer
28 801968176 Герметическая оболочка
29 805000126 Болт М6х30
30 805300083 Шайба
31 251805058 Нажимная планка
32 252907146 Монтажная панель сиденья
32 252901517 Монтажная панель сиденья
33 252900714 Резиновый пол
33 252900713 Резиновый пол
34 252903824 Управление переключением передач в сборе
35 252907148 Соединительный воздуховод
35 252901487 Воздуховод кондиционера
36 805300069 Шайба 8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
