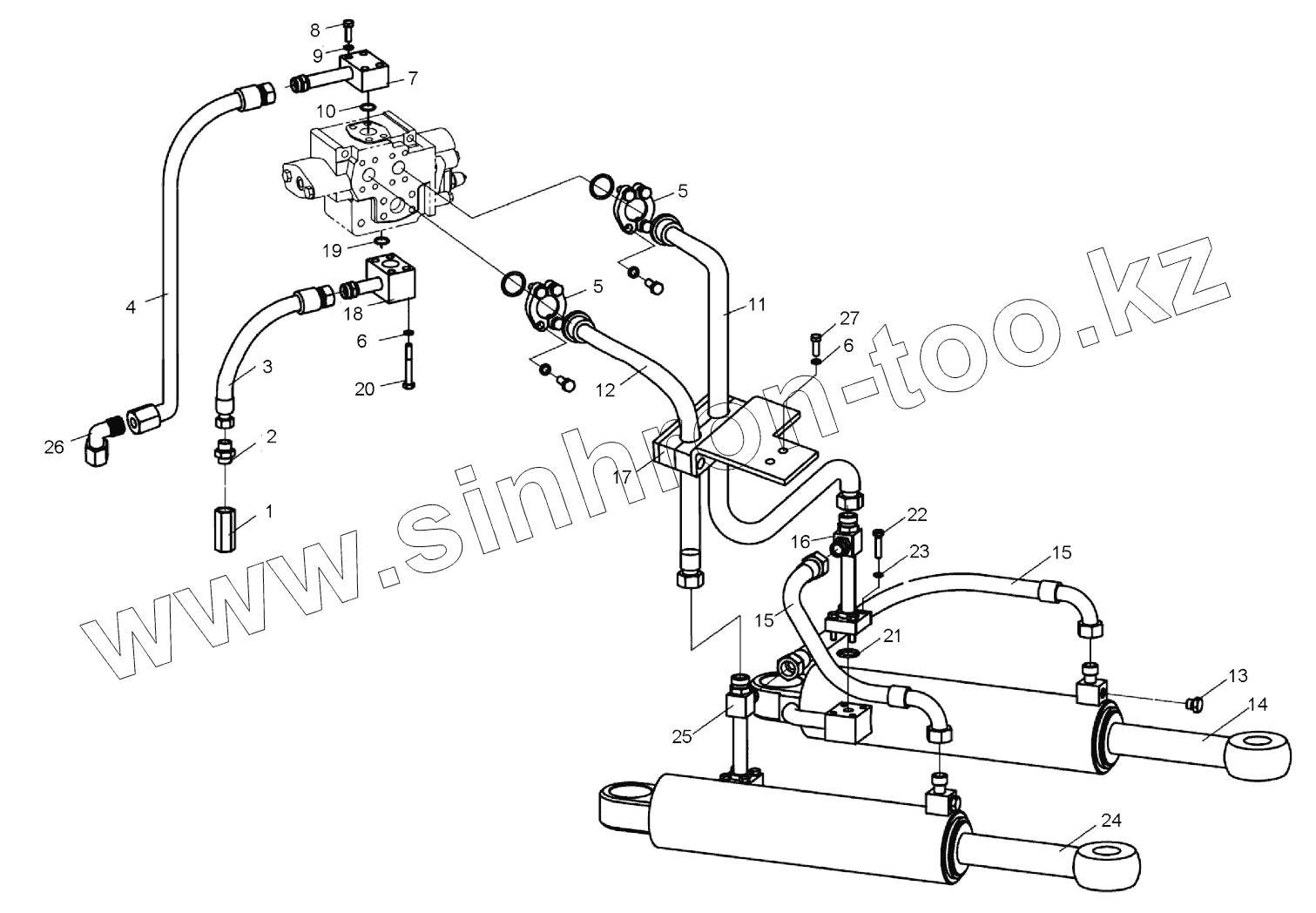

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Гидросистема поворота (252907097) LW500KSN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 803073807 Односторонний клапан
2 803164756 Соединение
3 252907104 Гибкий рукав в сборе
4 252907105 Гибкий рукав в сборе
5 803164234 Блок фланцев
6 805300014 Шайба 10
7 252907106 Блок возвратного масла
8 805000064 Болт
9 805300018 Шайба 12
10 801100148 О-образное уплотнительное кольцо
11 252907218 Гибкий рукав в сборе
12 252900767 Гибкий рукав в сборе
13 803166449 Заглушка
14 803004323 Поворотный цилиндр направо
15 252900268 Гибкий рукав в сборе
16 252900269 Соединение тройника
17 252907216 Блок трубных хомутов
18 252907109 Блок соединений
19 801100068 О-образное кольцо 32.5x3.55G
20 805001918 Болт
21 801100120 О-образное кольцо 25x3.55G
22 805000089 Bolt
23 805300010 Шайба 8
24 803004324 Левый поворотный цилиндр
25 252903955 Соединение тройника
26 803163638 Отвод
27 805000043 Болт М10х30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
