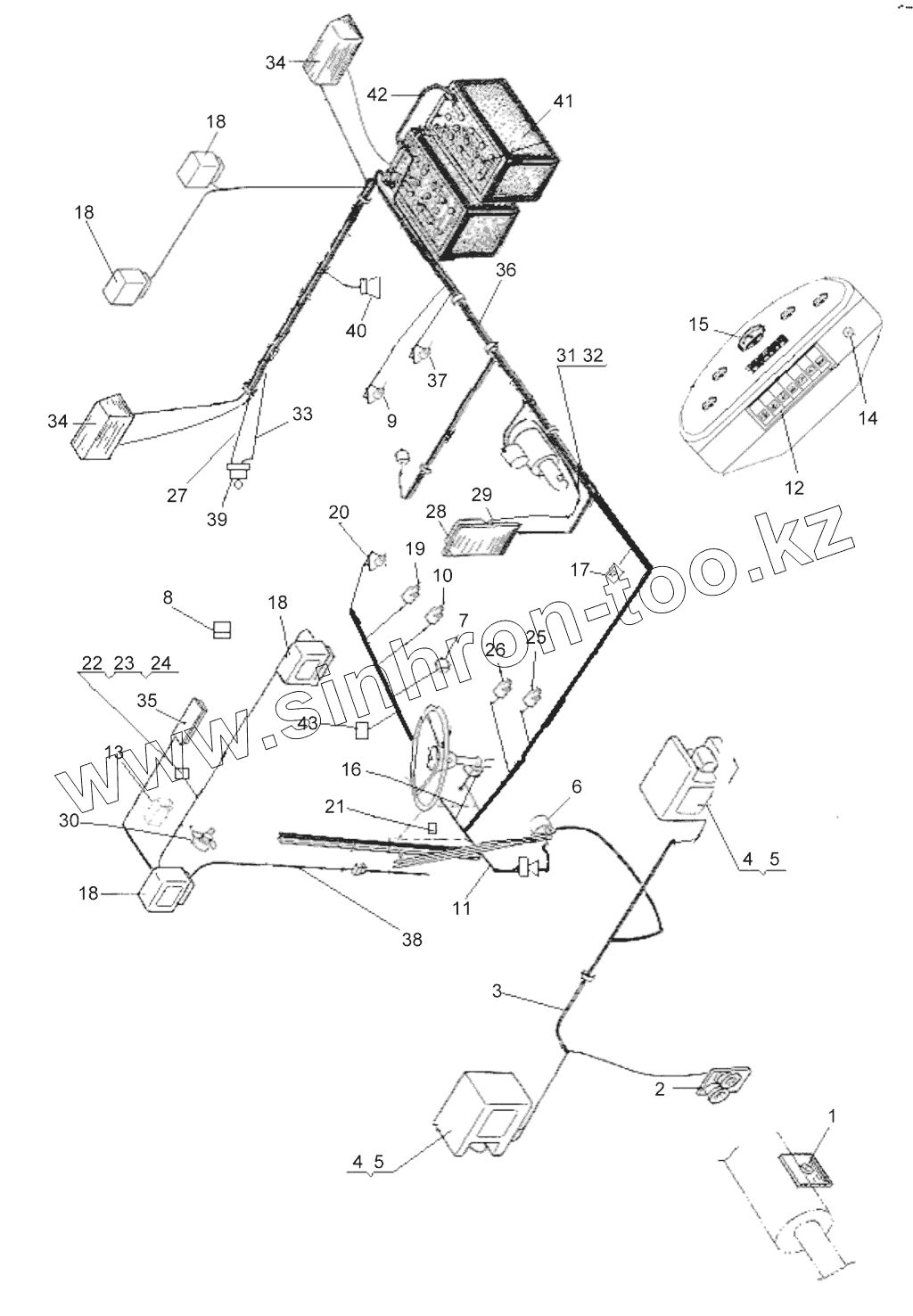

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Электросистема (252907130) LW500KN
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803611142 | Приблизительный выключатель | |
| 2 | 803678325 | Сирена | |
| 3 | 252907059 | Пучек проводов передней рамы | |
| 4 | 803544057 | Рабочая фара | |
| 5 | 803608327 | Амортизирующая прокладка | |
| 6 | 802138058 | Стеклоочиститель | |
| 7 | 803604582 | Light switch | |
| 8 | 802138059 | Стеклоочиститель | |
| 9 | 803544184 | Датчик температуры воды | |
| 10 | 803544046 | Датчик температуры масла | |
| 11 | 252907061 | Жгут проводов приборного щита | |
| 12 | 803677944 | Перекидной выключатель | |
| 13 | 803608271 | Сборка на радио | |
| 14 | 803608667 | Выключатель зажигания | |
| 15 | 803544044 | Комбинированный прибор | |
| 16 | 803544102 | Пучок проводов комбинированного прибора | |
| 17 | 803676118 | Коробка централизованного управления электроаппаратами | |
| 18 | 803543027 | Рабочая фара | |
| 19 | 803611283 | Напорный выключатель | |
| 20 | 803502505 | Low pressure alarm switch | |
| 21 | 803542884 | Омыватель в сборе | |
| 22 | 803676770 | Интеллектуальный терминал для передачи данных | |
| 23 | 803676773 | Монтажная опора терминала | |
| 24 | 803677965 | Переходный жгут интеллектуального терминала для передачи данных | |
| 25 | 803676134 | Тормозный выключатель | |
| 26 | 803544047 | Датчик давления | |
| 27 | 803676251 | Проводка аккумулятора | |
| 28 | 803645894 | Главный выключатель питания | |
| 29 | 803608668 | Пусковое реле | |
| 30 | 803502415 | Электровентилятор | |
| 31 | 803611375 | Проводка аккумулятора | |
| 32 | 803611392 | Проводка аккумулятора | |
| 33 | 803604700 | Проводка аккумулятора | |
| 34 | 803544058 | Задний фонарь | |
| 35 | 803677653 | Перекидной выключатель | |
| 36 | 252907062 | Пучек проводов задней рамы | |
| 37 | 803544160 | Датчик уровня масла | |
| 38 | 252907063 | Пучок проводов кабины | |
| 39 | 803604579 | Выключатель отрицательного полюса аккумулятора | |
| 40 | 803504584 | Сигнализатор заднего хода | |
| 41 | 803502471 | Аккумулятор | |
| 42 | 803614143 | Проводка аккумулятора | |
| 43 | 252907286 | Монтажная коробка предохранителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
