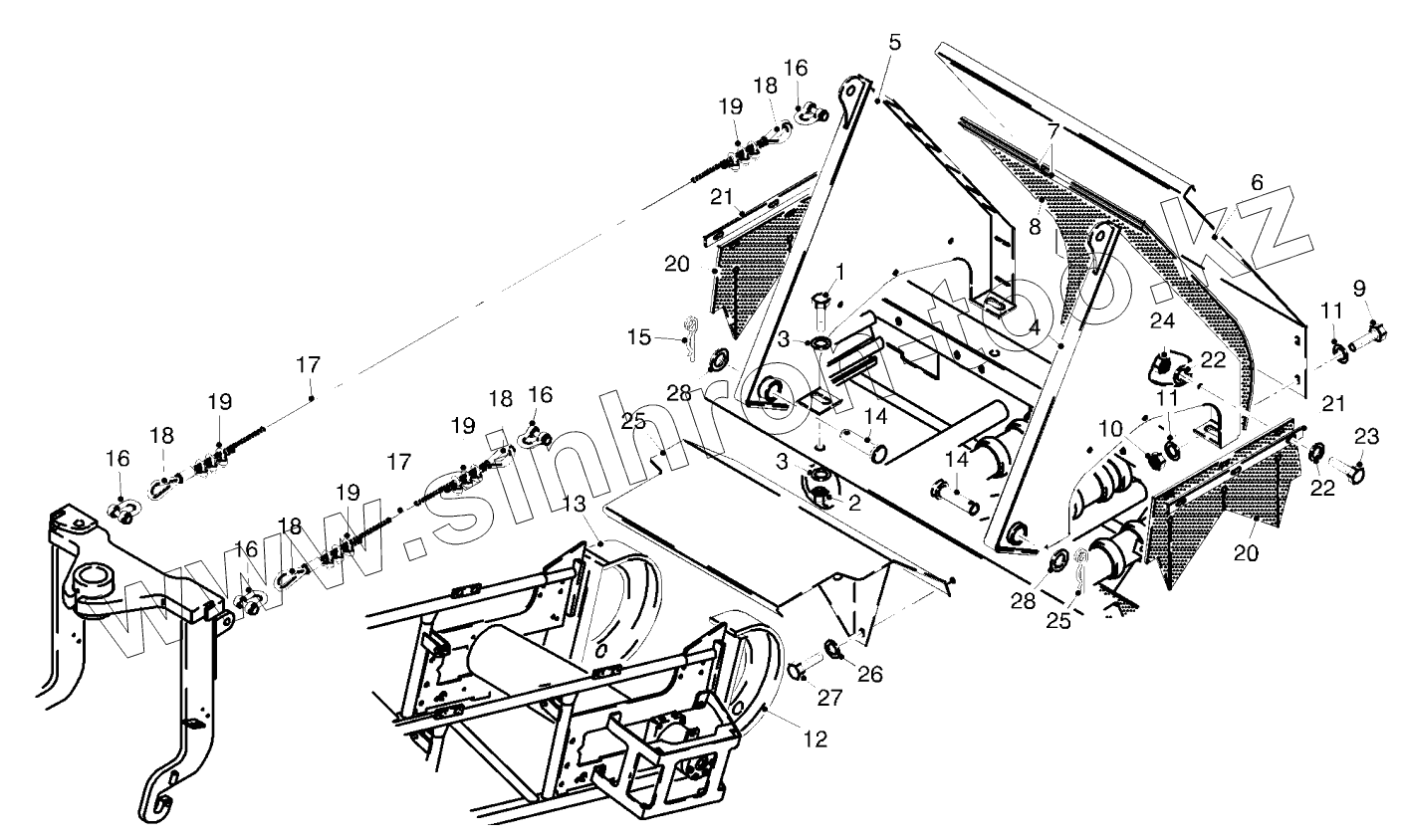

Каталог запасных частей к технике: WIRTGEN W600DC. TRANSV.CONV.- MATERIAL PICK-UP
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
16
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4301 | SCREW | |
| 2 | 5151 | HEXAGON NUT | |
| 3 | 5131 | WASHER | |
| 4 | 121449 | LATERAL PLATE | |
| 5 | 121450 | LATERAL PLATE | |
| 6 | 121452 | BENT PART | |
| 7 | 38567 | STRIP | |
| 8 | 121493 | RUBBER | |
| 9 | 4181 | SCREW | |
| 10 | 5210 | HEXAGON NUT | |
| 11 | 5211 | WASHER | |
| 12 | 121546 | BRACKET | |
| 13 | 121548 | BRACKET | |
| 14 | 3386 | BOLT | |
| 15 | 7891 | SPRING PIN | |
| 16 | 8049 | SHACKLE | |
| 17 | 9992 | WIRE ROPE | |
| 18 | 5862 | ROPE EYE | |
| 19 | 8028 | WIRE CLIP | |
| 20 | 126015 | SEALING RUBBER | |
| 21 | 38613 | RAIL | |
| 22 | 5206 | WASHER | |
| 23 | 4182 | SCREW | |
| 24 | 12247 | HEXAGON NUT | |
| 25 | 123369 | DISCHARGE BIN | |
| 26 | 5275 | WASHER | |
| 27 | 4219 | SCREW | |
| 28 | 4826 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
