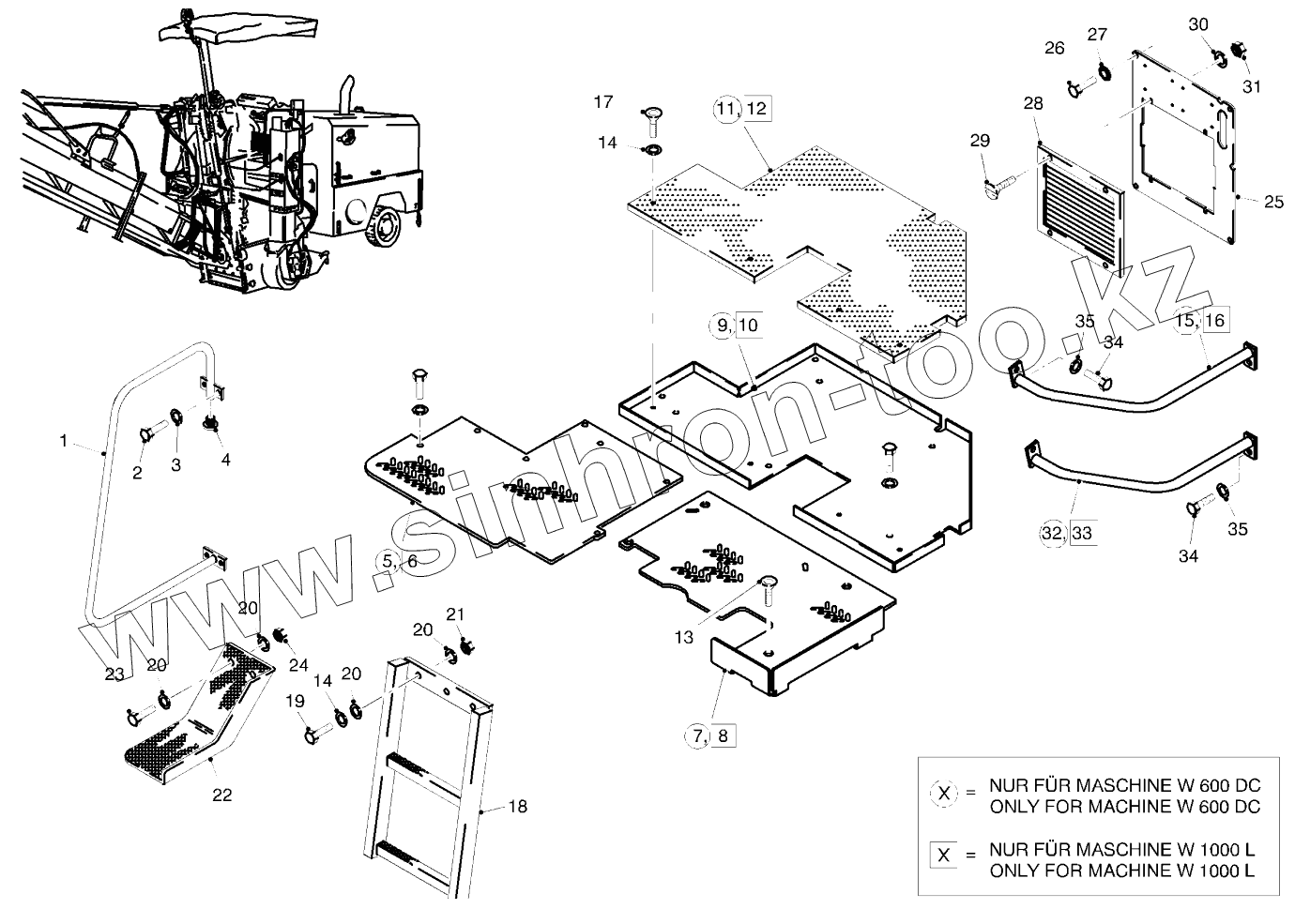

Каталог запасных частей к технике: WIRTGEN W600DC. OPERATOR'S STAT.WITHOUT LADDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 102096 | HANDRAIL | |
| 2 | 4219 | SCREW | |
| 3 | 5275 | WASHER | |
| 4 | 78045 | LAMELLAR PLUG | |
| 5 | 98444 | TREAD PLATE | |
| 6 | 167254 | TREAD PLATE | |
| 7 | 178325 | TREAD PLATE | |
| 8 | 178324 | TREAD PLATE | |
| 9 | 98441 | PAN | |
| 10 | 167255 | PAN | |
| 11 | 98465 | FOOT MAT | |
| 12 | 170455 | FOOT MAT | |
| 13 | 8913 | SCREW | |
| 14 | 4828 | WASHER | |
| 15 | 178316 | HANDRAIL | |
| 16 | 165917 | HANDRAIL | |
| 17 | 12242 | SCREW | |
| 18 | 51569 | LADDER | |
| 19 | 4263 | SCREW | |
| 20 | 5195 | WASHER | |
| 21 | 5192 | HEXAGON NUT | |
| 22 | 51570 | FOOTSTEP | |
| 23 | 4268 | SCREW | |
| 24 | 5193 | HEXAGON NUT | |
| 25 | 102101 | LID | |
| 26 | 4179 | SCREW | |
| 27 | 5208 | WASHER | |
| 28 | 68769 | FAN COVER | |
| 29 | 6070 | SCREW | |
| 30 | 5800 | WASHER | |
| 31 | 5810 | HEXAGON NUT | |
| 32 | 178315 | HANDRAIL | |
| 33 | 174063 | HANDRAIL | |
| 34 | 4180 | SCREW | |
| 35 | 51957 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
