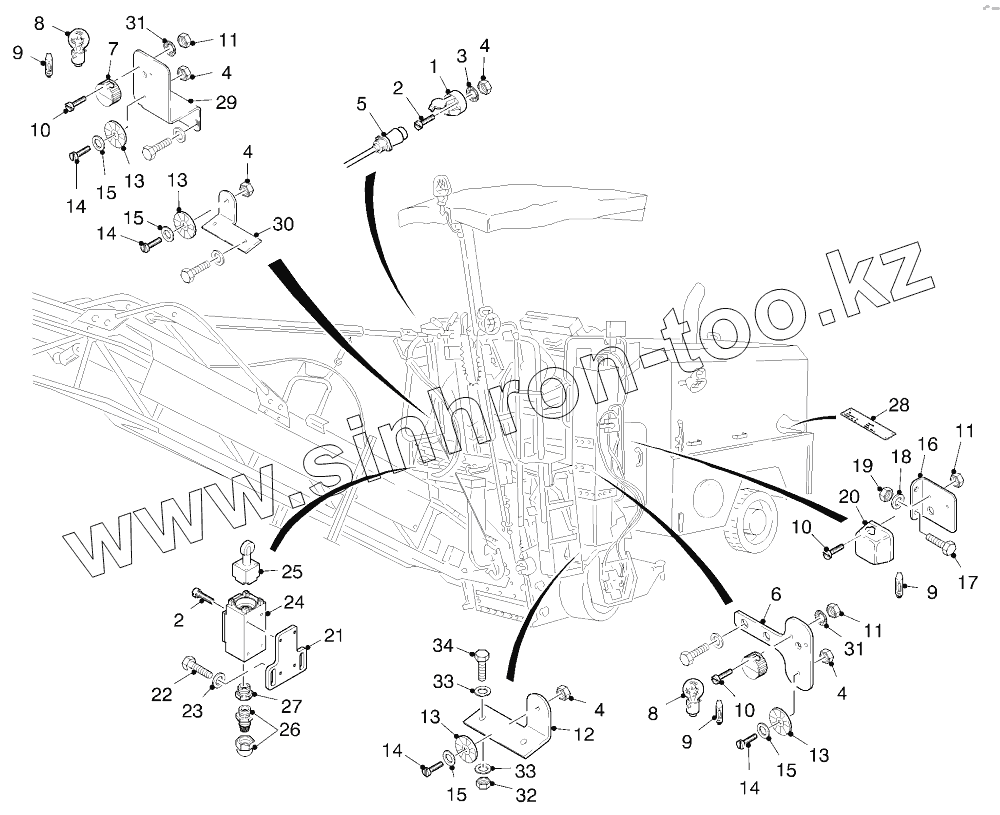

Каталог запасных частей к технике: WIRTGEN W600DC. LIGHTING / WARNING DEVICE
1
2
2
3
4
4
4
4
4
5
6
7
8
8
9
9
9
10
10
10
11
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7983 | PLUG SOCKET | |
| 2 | 8219 | SCREW | |
| 3 | 5804 | WASHER | |
| 4 | 9798 | HEXAGONAL NUT | |
| 5 | 8014 | PLUG | |
| 6 | 122214 | LAMP SUPPORT | |
| 7 | 11194 | REAR LIGHT | |
| 8 | 10183 | BULB | |
| 9 | 10180 | BULB | |
| 10 | 8210 | SCREW | |
| 11 | 9379 | HEXAGON NUT | |
| 12 | 122210 | HOLDER | |
| 13 | 35433 | REAR REFLECTOR | |
| 14 | 8216 | SCREW | |
| 15 | 5801 | WASHER | |
| 16 | 122212 | LAMP SUPPORT | |
| 17 | 4182 | SCREW | |
| 18 | 5206 | WASHER | |
| 19 | 5210 | HEXAGON NUT | |
| 20 | 39917 | POSITION LIGHT | |
| 21 | 61744 | HOLDER | |
| 22 | 4179 | SCREW | |
| 23 | 5211 | WASHER | |
| 24 | 16997 | POSITION SWITCH | |
| 25 | 51208 | SWITCH CONNECTOR | |
| 26 | 6912 | CABLE JOINT | |
| 27 | 14511 | REDUCING RING | |
| 28 | 56548 | NAMEPLATE | |
| 29 | 122213 | LAMP SUPPORT | |
| 30 | 122209 | HOLDER | |
| 31 | 12846 | SCHNORR TOOTH LOCK WASHER | |
| 32 | 5193 | HEXAGON NUT | |
| 33 | 5195 | WASHER | |
| 34 | 4268 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
