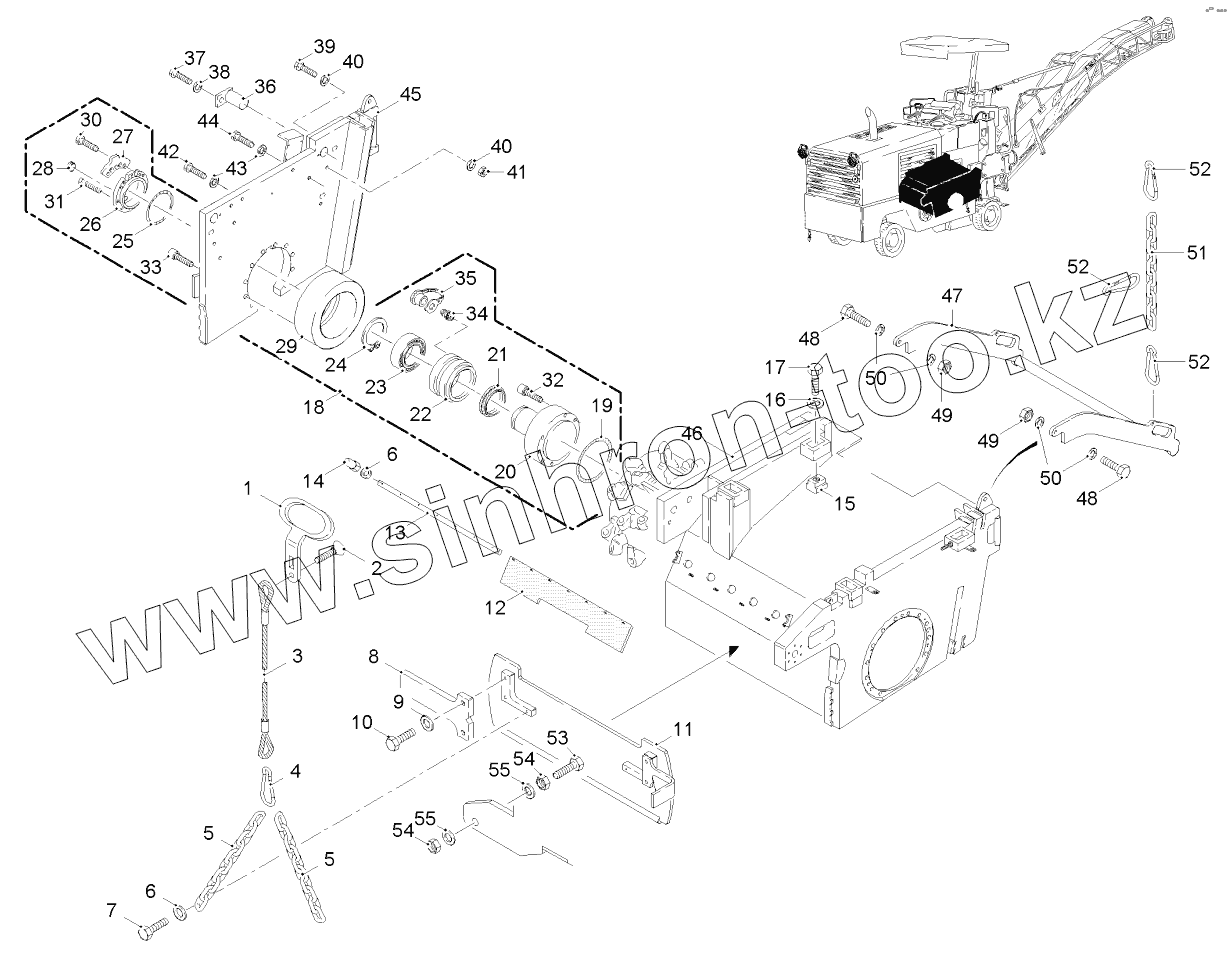

Каталог запасных частей к технике: WIRTGEN W600DC. DRUM SUSPENSION FB1000/FT250

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

28

28

29

30

31

32

33

34

35

36

37

38

39

40

40

41

42

43

44

45

46

47

48

48

49

49

50

50

51

52

52

52

53

54

54

55

55

Позиция на иллюстрации	Заводской номер детали		Название детали
1	72798		HANDLE
2	12244		SCREW
3	104676		WIRE ROPE
4	10745		SPRING HOOK
5	10518		CHAIN
6	5206		WASHER
7	4179		SCREW
8	106660		DRIVER
9	5195		WASHER
10	4261		SCREW
11	114381		DRUM SEALING
12	107618		SEALING RUBBER
13	74994		STRIP
14	6683		CAP NUT
15	57294		T-SLOT NUT
16	32111		WASHER
17	38470		SCREW
18	97377		MOVABLE BEARING
19	40148		O-RING SEAL
20	92959		BEARING SHAFT
21	92820		AXIAL FACE SEAL
22	92960		BEARING HOUSING
23	21715		SPHERICAL ROLLER BEARING
24	37616		LOCKING RING
25	27190		O-RING SEAL
26	92961		COVER
27	92962		PLATE
28	192799		SCREWED SEALING PLUG
28	84803		SCREWED SEALING PLUG
29	97384		BEARING FLANGE
30	4222		SCREW
31	4220		SCREW
32	35815		SCREW
33	24707		SCREW
34	1105		GREASING NIPPLE
35	11181		CAP
36	37654		BOLT
37	4219		SCREW
38	5271		WASHER
39	4441		SCREW
40	5158		WASHER
41	5156		HEXAGON NUT
42	5623		SCREW
43	5160		WASHER
44	4433		SCREW
45	108184		SIDE PLATE
46	108389		MILLING DRUM HOUSING
47	108752		PROTECTIVE HOOP
48	4304		SCREW
49	5151		HEXAGON NUT
50	5131		WASHER
51	110278		CHAIN
52	10745		SPRING HOOK
53	4496		SCREW
54	37831		HEXAGON NUT
55	5158		WASHER
