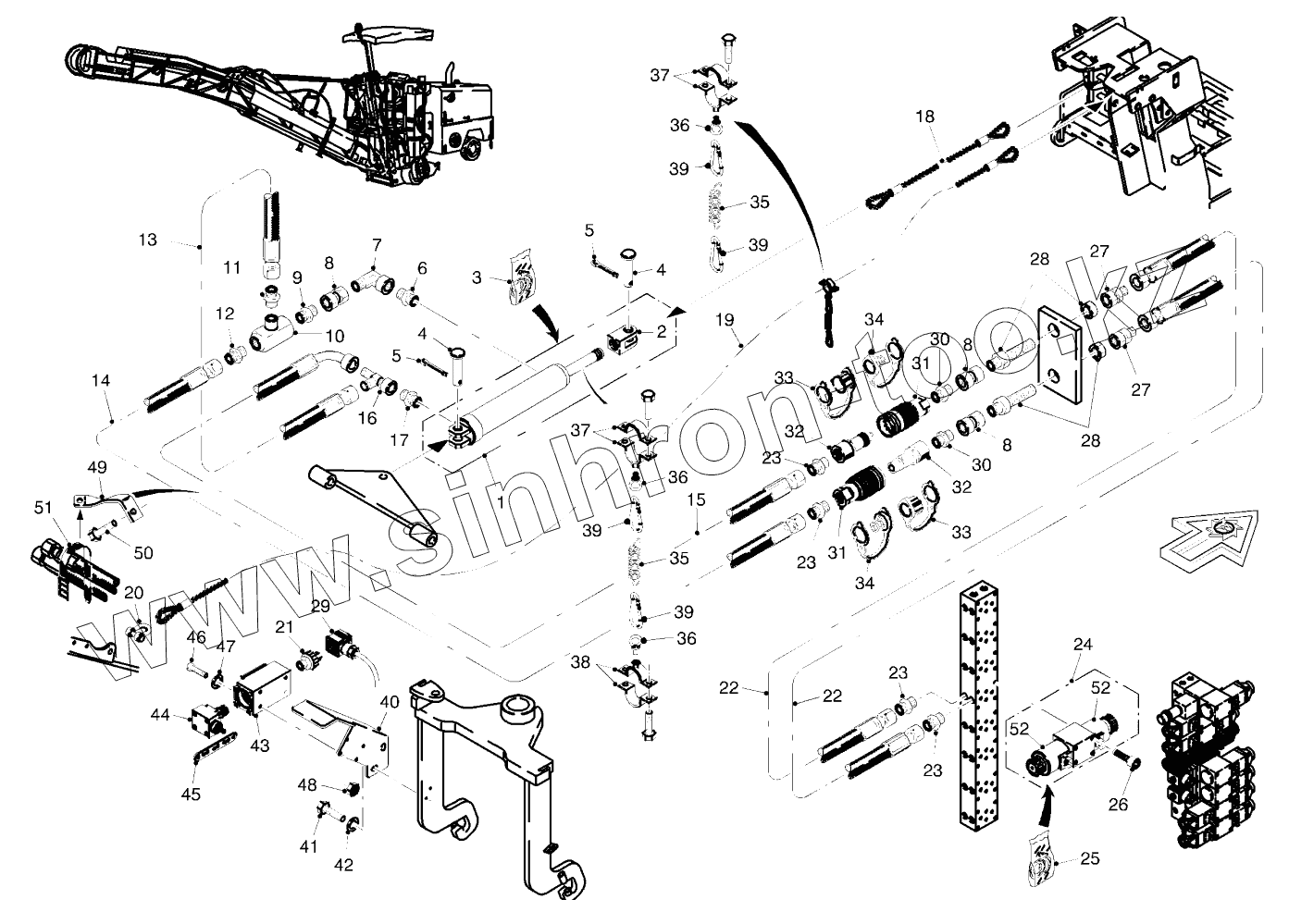

Каталог запасных частей к технике: WIRTGEN W600DC. DISCHARGE CONVEYOR - UP / DOWN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
23
24
25
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
36
37
37
38
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
Позиция на иллюстрации Заводской номер детали Название детали
1 98066 HYDRAULIC CYLINDER
2 18288 FORK HEAD
3 6395 SET OF SEALS
4 1322 BOLT
5 9853 SPLIT PIN
6 1114 MALE STUD COUPLING
7 31428 ADJUSTABLE MALE STUD ELBOW
8 51005 STRAIGHT COUPLING
9 3622 MALE STUD COUPLING
10 71368 NON-RETURN VALVE
11 38476 THROTTLE CONNECTOR
12 5930 MALE STUD COUPLING
13 49161 HYDRAULIC HOSE
14 102031 HYDRAULIC HOSE
15 102030 HYDRAULIC HOSE
16 2887 ADJ.MALE STUD TEE-STUD BARREL
17 78043 MALE STUD COUPLING
18 100289 WIRE ROPE
19 104941 WIRE ROPE
20 13828 SHACKLE
21 107697 PLUG
22 106325 HYDRAULIC HOSE
23 30243 MALE STUD COUPLING
24 114131 DIRECTIONAL VALVE
25 114161 SET OF SEALS
26 5492 SCREW
27 5047 REDUCING COUPLING
28 3928 BULKHEAD COUPLING
29 10187 FEMALE PLUG
30 1126 MALE STUD COUPLING
31 103309 COUPLING SOCKET
32 103310 COUPLING PLUG
33 103311 DUST CAP
34 103312 DUST CAP
35 8755 TENSION SPRING
36 4838 SCREW
37 30259 PIPE CLIP
38 73215 PIPE CLIP
39 10744 SPRING HOOK
40 105618 HOLDER
41 4178 SCREW
42 5211 WASHER
43 16999 POSITION SWITCH
44 16998 SWITCH CONNECTOR
45 107603 LEVER
46 8213 SCREW
47 31632 WASHER
48 9379 HEXAGON NUT
49 113344 ANGLE
50 4177 SCREW
51 116586 TENSIONER BELT
52 114160 SOLENOID
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
