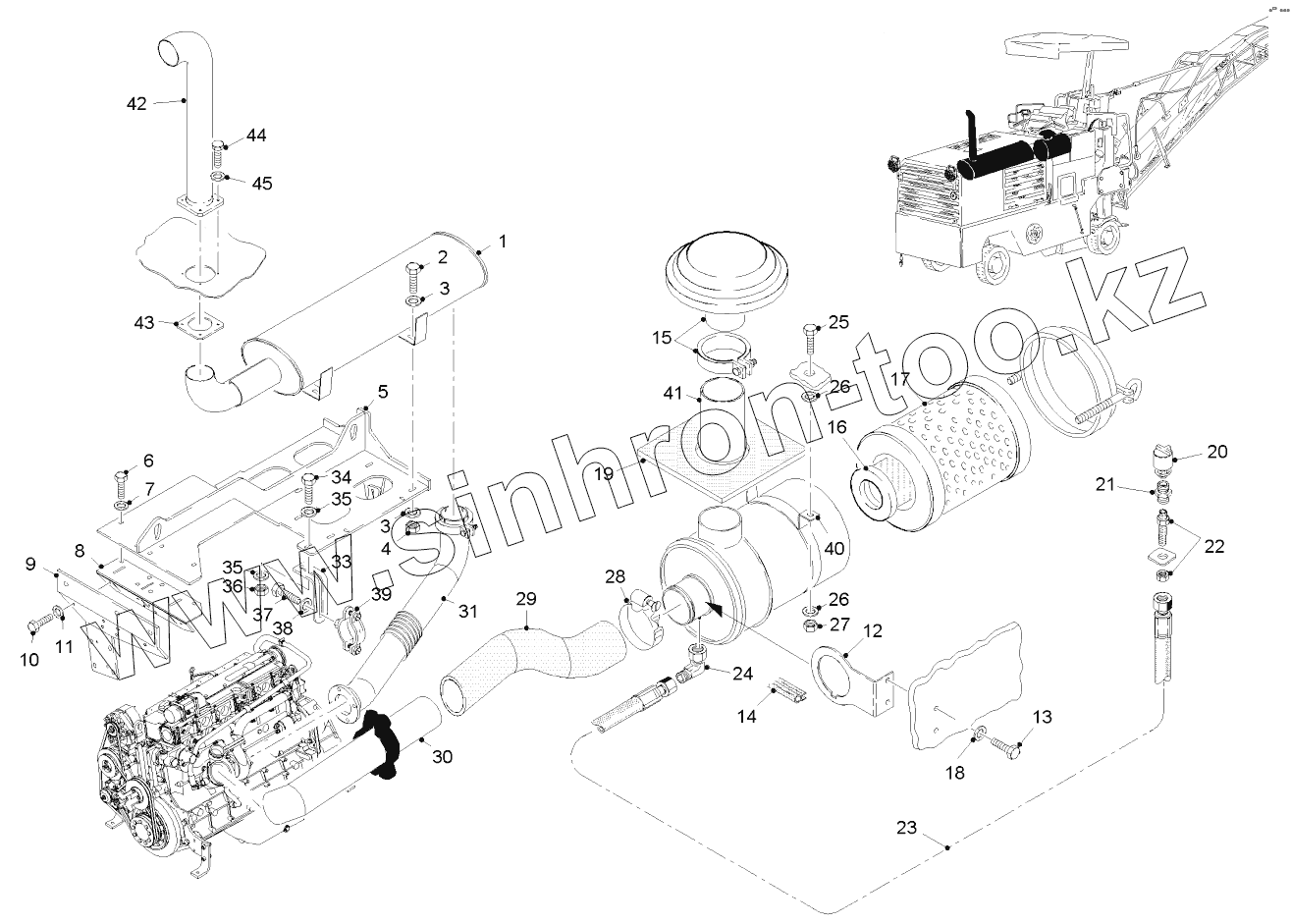

Каталог запасных частей к технике: WIRTGEN W600DC. AIR INTAKE / EXHAUST SILENCER
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 166252 | SILENCER | |
| 2 | 4221 | SCREW | |
| 3 | 51958 | WASHER | |
| 4 | 5269 | HEXAGON NUT | |
| 5 | 166254 | HOLDER | |
| 6 | 4220 | SCREW | |
| 7 | 51958 | WASHER | |
| 8 | 173700 | ANGLE | |
| 9 | 173721 | HOLDER | |
| 10 | 4220 | SCREW | |
| 11 | 51958 | WASHER | |
| 12 | 100570 | HOLDER | |
| 13 | 4181 | SCREW | |
| 14 | 23625 | SEALING PROFILE | |
| 15 | 44634 | RAIN CAP | |
| 16 | 34310 | SAFETY AIR FILTER | |
| 17 | 3181 | AIR FILTER INSERT | |
| 18 | 5211 | WASHER | |
| 19 | 103491 | CELLULAR PLASTIC RING | |
| 20 | 20928 | DIRT INDICATOR | |
| 21 | 5020 | TWIN NIPPLE | |
| 22 | 42930 | BULKHEAD COUPLING | |
| 23 | 68177 | HYDRAULIC HOSE | |
| 24 | 2888 | ADJUSTABLE MALE STUD ELBOW | |
| 25 | 4219 | SCREW | |
| 26 | 5211 | WASHER | |
| 27 | 5268 | HEXAGON NUT | |
| 28 | 15803 | WORM DRIVE HOSE CLIP | |
| 29 | 170238 | SHAPED RUBBER HOSE | |
| 30 | 166251 | AIR PIPE | |
| 31 | 166253 | COMPENSATOR TUBE | |
| 33 | 173797 | HOLDER | |
| 34 | 4182 | SCREW | |
| 35 | 51957 | WASHER | |
| 36 | 5209 | HEXAGON NUT | |
| 37 | 4217 | SCREW | |
| 38 | 51958 | WASHER | |
| 39 | 113784 | PIPE CLIP | |
| 40 | 44633 | HOLDER | |
| 41 | 176001 | INTERMEDIATE PIPE | |
| 42 | 172786 | EXHAUST END PIPE | |
| 43 | 73011 | CLAMP | |
| 44 | 4179 | SCREW | |
| 45 | 5211 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
