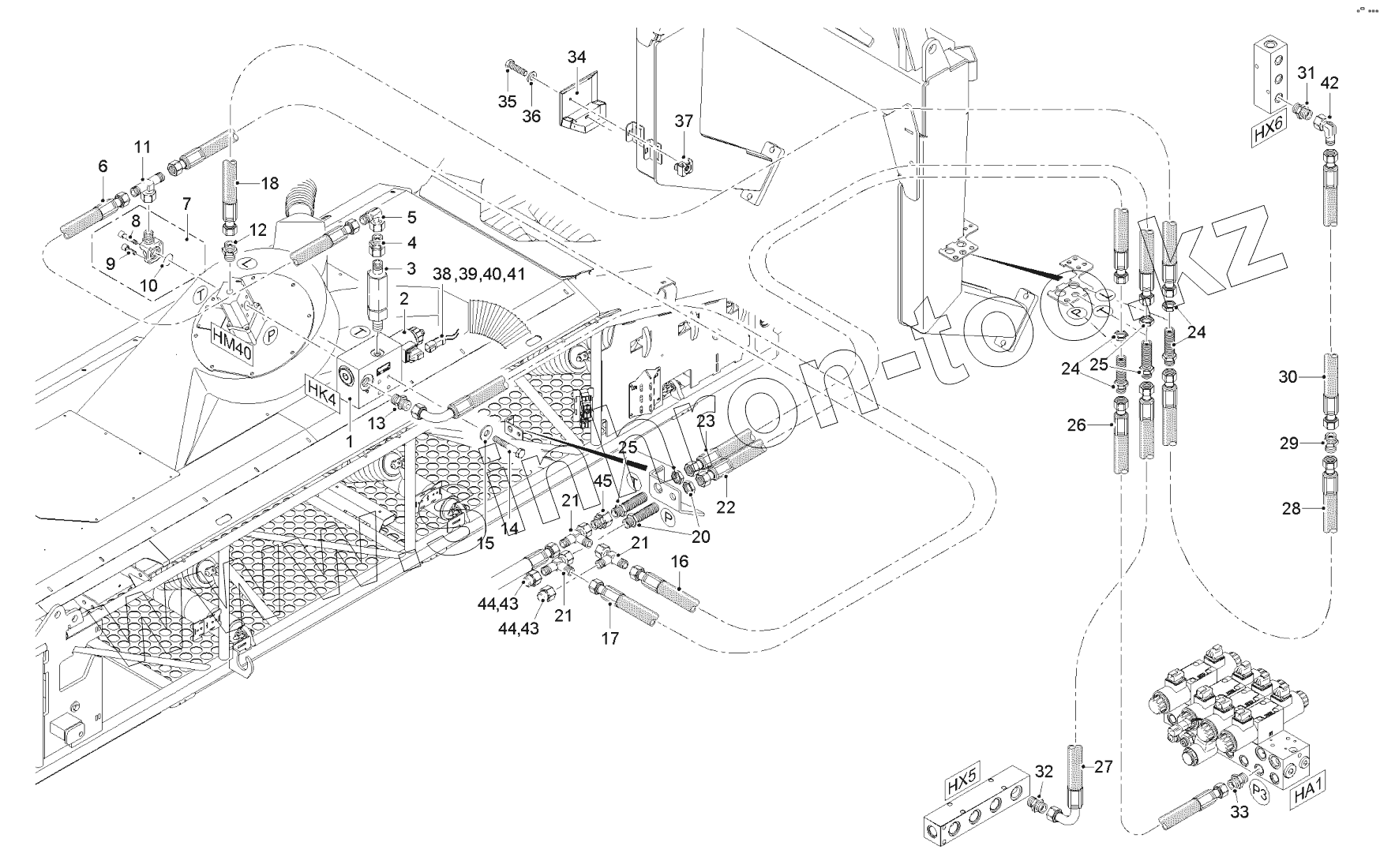

Каталог запасных частей к технике: WIRTGEN W200. VCS VENTILATOR DRIVE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

20

21

21

21

22

23

24

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

43

44

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2129670		FLOW REGULATOR VALVE
2	2139537		SOLENOID COIL
3	2151575		NON-RETURN VALVE
4	20824		REDUCING COUPLING
5	31428		ADJUSTABLE MALE STUD ELBOW
6	177204		HYDRAULIC HOSE
7	7257		ANGLE FLANGE SCREWING
8	6078		SCREW
9	10895		SCREW
10	10917		O-RING SEAL
11	19567		ADJUSTABLE EQUAL TEE
12	3622		MALE STUD COUPLING
13	2140345		THROTTLE CONNECTOR
14	19030		SCREW
15	68267		WASHER
16	124909		HYDRAULIC HOSE
17	1705		HYDRAULIC HOSE
18	139628		HYDRAULIC HOSE
20	3928		BULKHEAD COUPLING
21	3929		ADJ.MALE STUD TEE-STUD BARREL
22	2136		HYDRAULIC HOSE
23	1658		HYDRAULIC HOSE
24	3928		BULKHEAD COUPLING
25	3366		BULKHEAD COUPLING
26	51322		HYDRAULIC HOSE
27	2244431		HYDRAULIC HOSE
28	155103		HYDRAULIC HOSE
29	3926		STRAIGHT COUPLING
30	160622		HYDRAULIC HOSE
31	1126		MALE STUD COUPLING
32	2761		MALE STUD COUPLING
33	1126		MALE STUD COUPLING
34	2138713		COVER
35	4218		SCREW
36	5274		WASHER
37	2112628		NUT
38	132265		PLUG
39	132267		LOCKING MECHANISM
40	117269		CRIMP CONNECTOR
41	2125347		PROTECTIVE COVER
42	31428		ADJUSTABLE MALE STUD ELBOW
43	31446		CAP NUT
44	5971		DUMMY PLUG
45	37207		REDUCING COUPLING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
