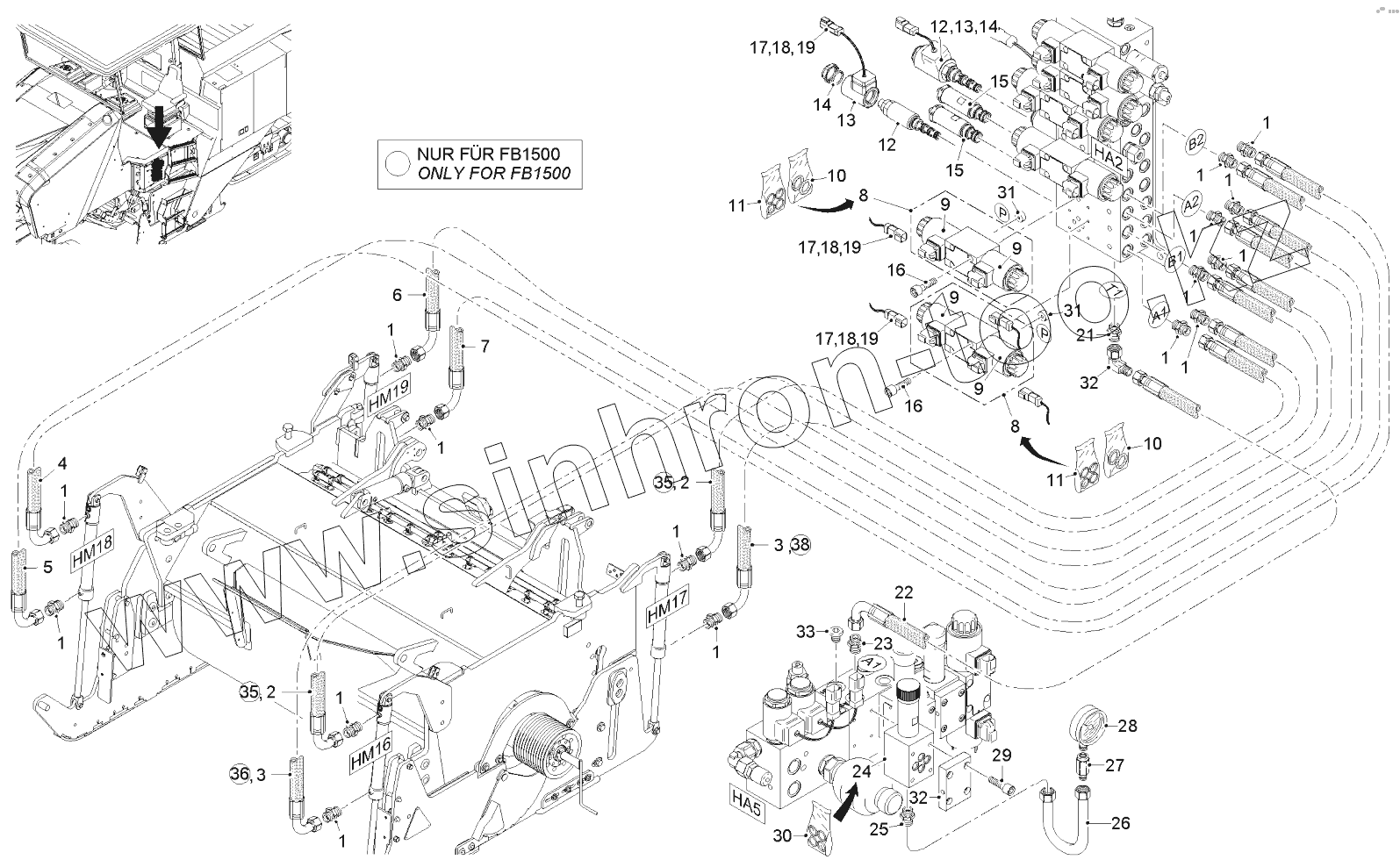

Каталог запасных частей к технике: WIRTGEN W200. SIDE PLATE UP/DOWN
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
4
5
6
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
35
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30243 | MALE STUD COUPLING | |
| 2 | 177771 | HYDRAULIC HOSE | |
| 3 | 31418 | HYDRAULIC HOSE | |
| 4 | 96223 | HYDRAULIC HOSE | |
| 5 | 170519 | HYDRAULIC HOSE | |
| 6 | 2132137 | HYDRAULIC HOSE | |
| 7 | 2132138 | HYDRAULIC HOSE | |
| 8 | 2124509 | DIRECTIONAL VALVE | |
| 9 | 2124511 | SOLENOID COIL | |
| 10 | 10766 | O-RING SEAL | |
| 11 | 43402 | O-RING SEAL | |
| 12 | 2138483 | BASE CARTRIDGE | |
| 13 | 2138485 | SOLENOID COIL | |
| 14 | 10917 | O-RING SEAL | |
| 15 | 2135516 | VALVE CARTRIDGE | |
| 16 | 5493 | SCREW | |
| 17 | 2162184 | PLUG | |
| 18 | 2162187 | LOCKING MECHANISM | |
| 19 | 117269 | CRIMP CONNECTOR | |
| 21 | 1499 | MALE STUD COUPLING | |
| 22 | 194060 | HYDRAULIC HOSE | |
| 23 | 1126 | MALE STUD COUPLING | |
| 24 | 172191 | PRESSURE REDUCTION VALVE | |
| 25 | 3622 | MALE STUD COUPLING | |
| 26 | 2181146 | PIPE LINE | |
| 27 | 4999 | PARALLE FEMALE STUD COUPLING | |
| 28 | 2138617 | MANOMETER | |
| 29 | 195587 | SCREW | |
| 30 | 43402 | O-RING SEAL | |
| 31 | 2142675 | ORIFICE PLATE | |
| 32 | 186132 | COVER PLATE | |
| 33 | 9922 | SCREWED SEALING PLUG | |
| 35 | 113568 | HYDRAULIC HOSE | |
| 36 | 80673 | HYDRAULIC HOSE | |
| 38 | 2047031 | HYDRAULIC HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
