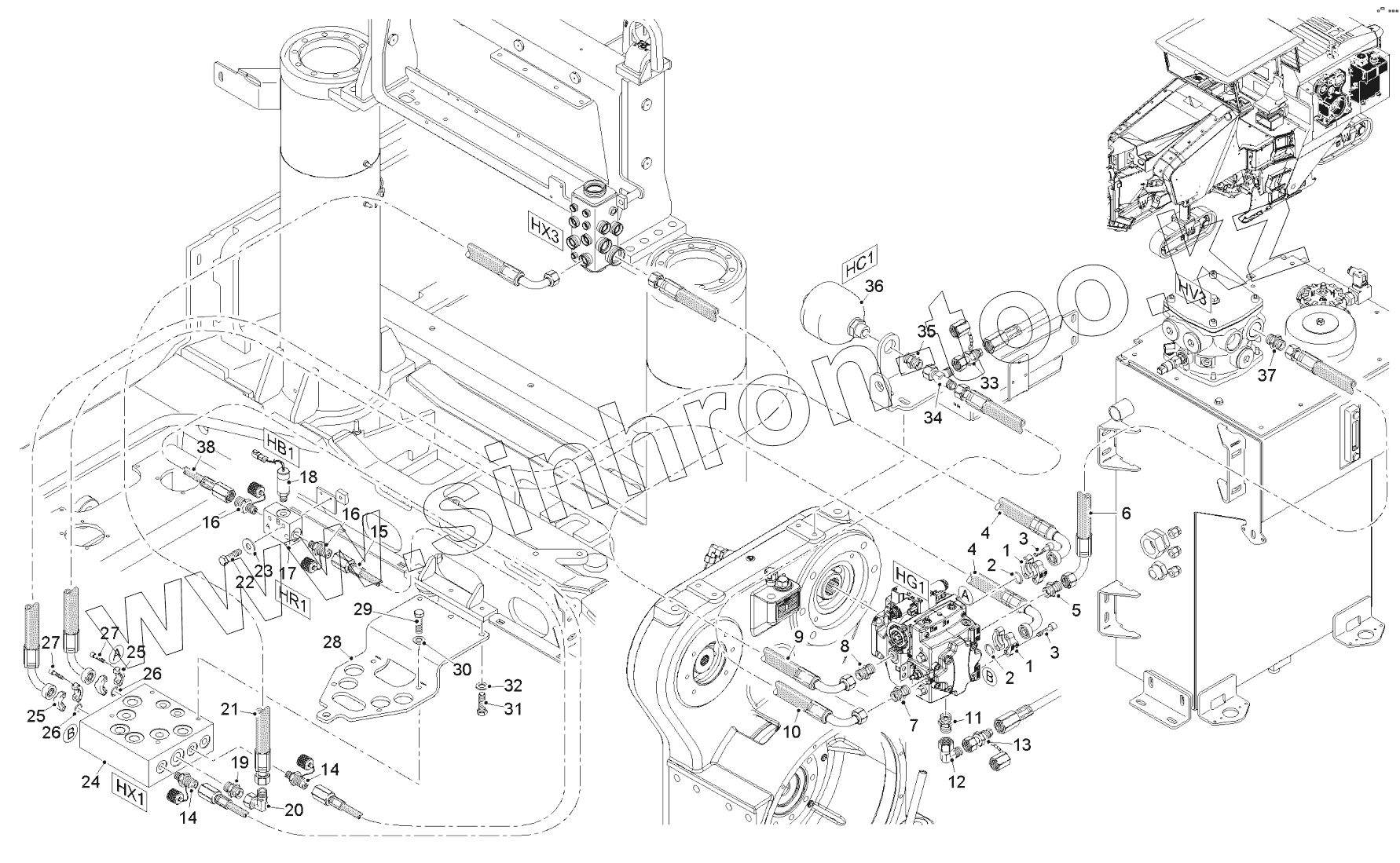

Каталог запасных частей к технике: WIRTGEN W200. PUMP CONNECTORS

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

18

19

20

21

22

23

24

25

25

26

26

27

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4145		SAE FLANGE
2	11009		O-RING SEAL
3	4419		SCREW
4	2232368		HYDRAULIC HOSE
5	44249		MALE STUD COUPLING
6	2228223		SUCTION TUBE
7	116887		MALE STUD COUPLING
8	44249		MALE STUD COUPLING
9	2130906		SUCTION TUBE
10	2122476		HYDRAULIC HOSE
11	137749		MALE STUD COUPLING
12	3796		ADJUSTABLE MALE STUD ELBOW
13	4575		MEASURING CONNECTOR
14	142777		SCREW COUPLING
15	6545		MEASURING HOSE
16	4643		SCREWED JOINT
17	48704		SHUTTLE VALVE
18	2195546		PRESSURE TRANSMITTER 11-33V DC
19	2762		MALE STUD COUPLING
20	3036		ADJUSTABLE MALE STUD ELBOW
21	93661		HYDRAULIC HOSE
22	5945		SCREW
23	68267		WASHER
24	2121879		COLLECTIVE BLOCK
25	4147		SAE FLANGE
26	10490		O-RING SEAL
27	4431		SCREW
28	2134162		HOLDER
29	4261		SCREW
30	5195		WASHER
31	4262		SCREW
32	5195		WASHER
33	2071292		MEASURING CONNECTOR
34	142772		ADJUSTABLE STUD BARREL TEE
35	159752		MALE STUD COUPLING
36	37982		DIAPHRAGM ACCUMULATOR
37	2912		MALE STUD COUPLING
38	116680		MEASURING HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
