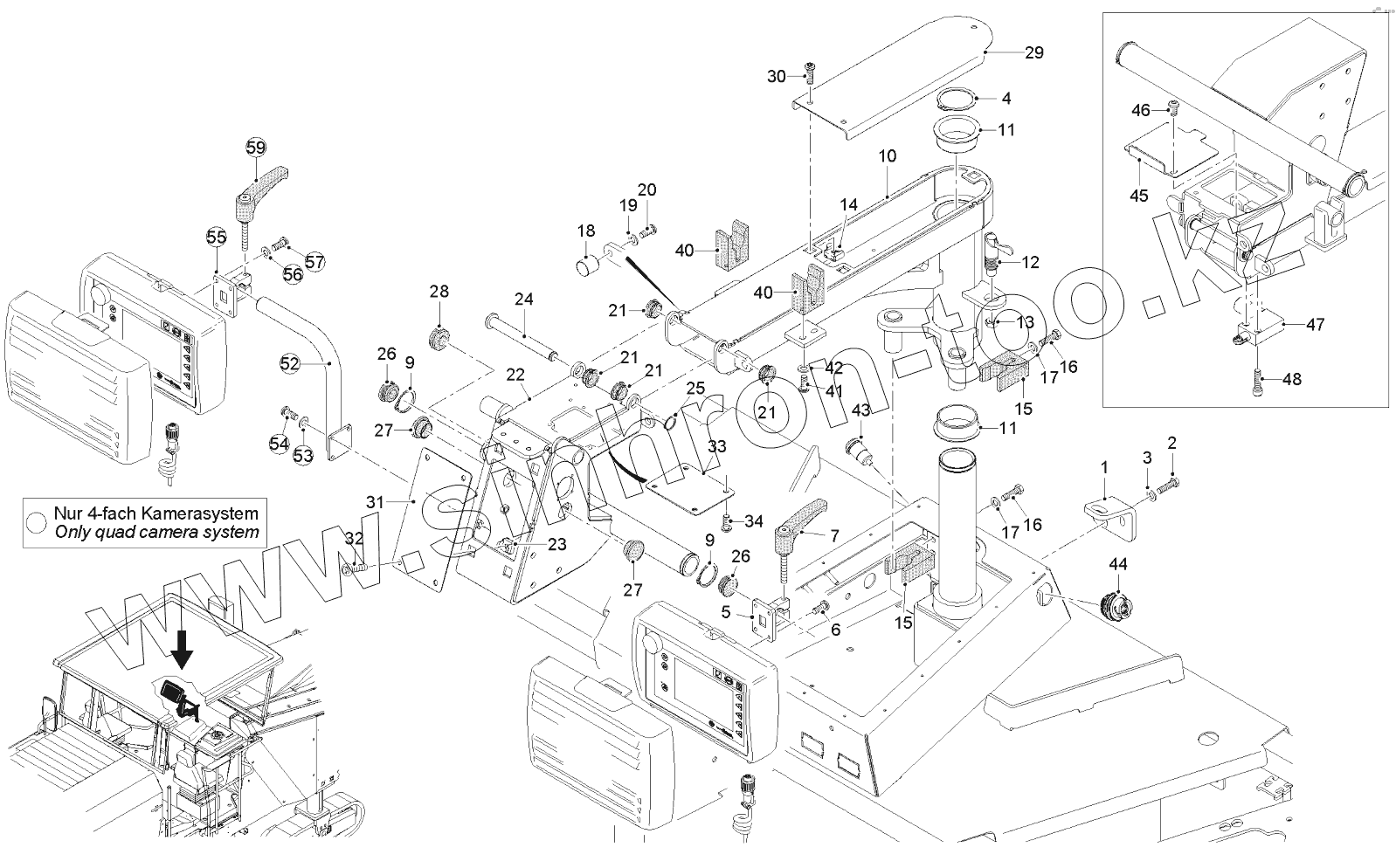

Каталог запасных частей к технике: WIRTGEN W200. MACHINE DISPLAY BRACKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
40
40
41
42
43
52
53
54
55
56
57
59
Позиция на иллюстрации Заводской номер детали Название детали
1 2286960 LOCKING MECHANISM
2 4179 SCREW
3 5206 WASHER
4 10334 CIRCLIP
5 2217998 HOLDER
6 184036 SCREW
7 2253920 CLAMPING LEVER
9 10331 LOCKING RING
10 2188900 SLEWING ARM
11 2218046 FRICTION BEARING
12 112985 JACK LATCH
13 12704 HEXAGONAL NUT
14 2117325 NUT
15 2485113 CLAMPING PIECE
16 184036 SCREW
17 5799 WASHER
18 2137626 STOP
19 5800 WASHER
20 184036 SCREW
21 2218089 FRICTION BEARING
22 2189149 SLEWING ARM
23 2117326 NUT
24 2189200 BOLT
25 10320 CIRCLIP
26 150906 PLUG
27 2218075 LOCKING PLUG
28 2218023 RUBBER SPOUT
29 2189192 COVER
30 184036 SCREW
31 2189197 COVER
32 184036 SCREW
33 2217588 COVER
34 2171416 SCREW
40 2485113 CLAMPING PIECE
41 5940 SCREW
42 5799 WASHER
43 7909 PLUG SOCKET
52 2208844 HOLDER
53 5800 WASHER
54 184036 SCREW
55 2217998 HOLDER
56 5800 WASHER
57 184036 SCREW
59 2253920 CLAMPING LEVER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
