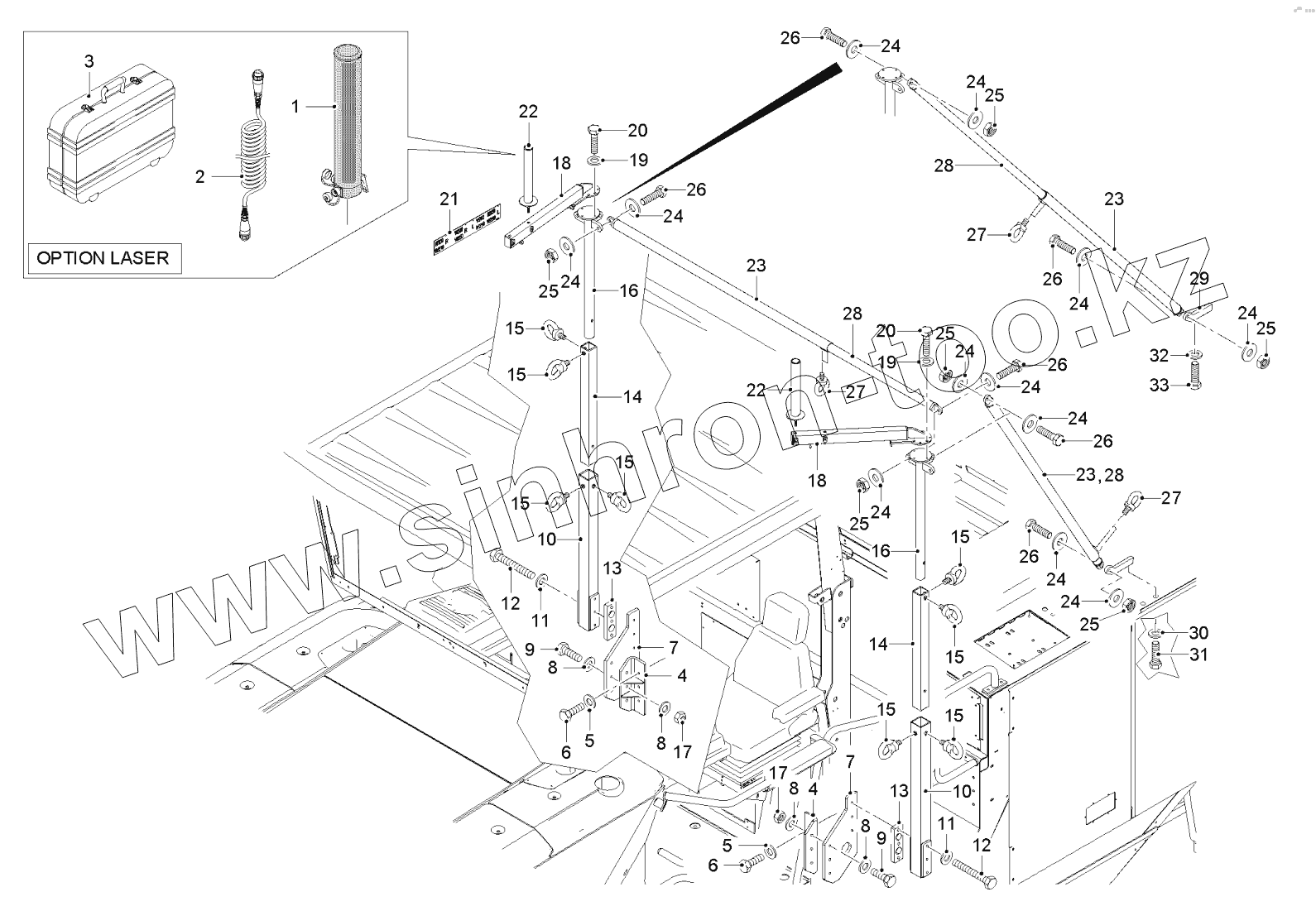

Каталог запасных частей к технике: WIRTGEN W200. LEVELLING LASER/3D
1
2
3
4
4
5
5
6
6
10
10
11
11
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
28
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2147807 | LASERSENSOR | |
| 2 | 58615 | SPIRAL CABLE | |
| 3 | 101402 | CARRYING CASE | |
| 4 | 2149985 | HOLDER | |
| 5 | 5274 | WASHER | |
| 6 | 4219 | SCREW | |
| 10 | 2149935 | HOLDER | |
| 11 | 5274 | WASHER | |
| 12 | 4243 | SCREW | |
| 13 | 2522399 | STRIP | |
| 14 | 2162721 | CLAMPING TUBE | |
| 15 | 4911 | SCREW | |
| 16 | 2162727 | HOLDER | |
| 17 | 5269 | HEXAGON NUT | |
| 18 | 2149976 | BOOM | |
| 19 | 5274 | WASHER | |
| 20 | 4219 | SCREW | |
| 21 | 2315613 | STICKER | |
| 22 | 2150011 | HOLDER | |
| 23 | 2162728 | BAR | |
| 24 | 5275 | WASHER | |
| 25 | 5269 | HEXAGON NUT | |
| 26 | 4223 | SCREW | |
| 27 | 4911 | SCREW | |
| 28 | 2162730 | BAR | |
| 29 | 2162718 | CONNECTION | |
| 30 | 5274 | WASHER | |
| 31 | 4219 | SCREW | |
| 32 | 51958 | WASHER | |
| 33 | 4221 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
