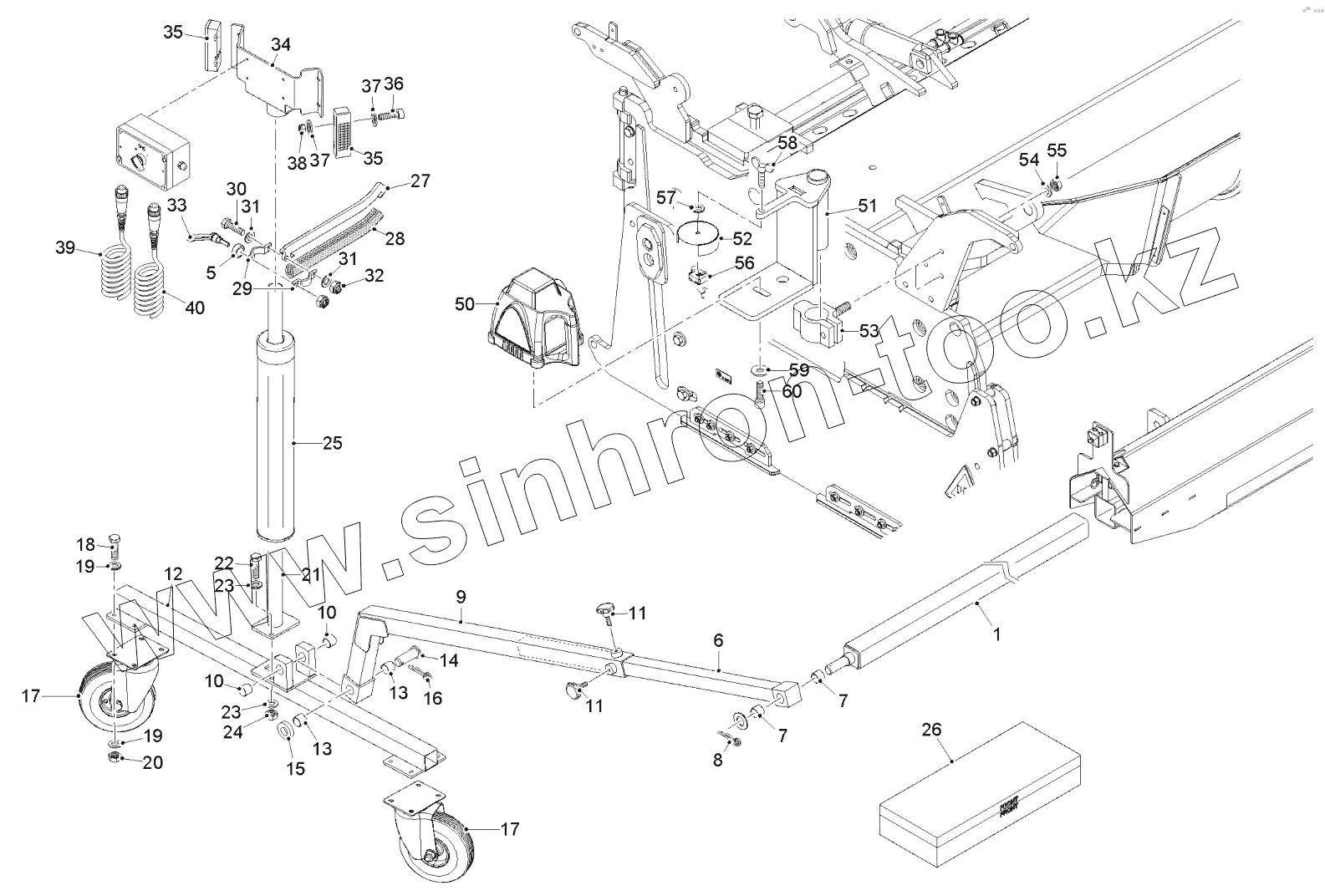

Каталог запасных частей к технике: WIRTGEN W200. LEVELLING ARM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
5
6
7
7
8
9
10
10
11
11
12
13
13
14
15
16
17
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
37
38
39
40
50
51
52
53
54
55
56
57
58
59
60
Позиция на иллюстрации Заводской номер детали Название детали
1 2168627 TELESCOPIC TUBE
5 88356 PIPE
6 2172530 PIPE
7 192870 BUSHING
8 7890 SPRING PIN
9 2172536 PIPE
10 192870 BUSHING
11 2224938 HANDLE SCREW
12 2172538 CRAWLER
13 192870 BUSHING
14 72071 BOLT
15 184025 WASHER
16 7891 SPRING PIN
17 2166363 STEERING ROLLER
18 4220 SCREW
19 5274 WASHER
20 5268 HEXAGON NUT
21 2172546 HOLDER
22 4221 SCREW
23 5274 WASHER
24 5268 HEXAGON NUT
25 2174727 LASERSENSOR
26 2224422 CARRYING CASE
27 2203855 RETAINING SHEET
28 135908 SEALING PROFILE
29 2203847 PIPE CLIP
30 4221 SCREW
31 5274 WASHER
32 5269 HEXAGON NUT
33 199219 CLAMPING LEVER
34 2168682 HOLDER
35 2168845 WARNING LED
36 5493 SCREW
37 5801 WASHER
38 32783 HEXAGON NUT
39 58615 SPIRAL CABLE
40 98676 SENSOR CABLE (7-POLAR)
50 2174730 LASER TRANSMITTER
51 2202438 HOLDER
52 2202442 COVER SHEET
53 143416 COUPLING COMPONENT
54 16584 WASHER
55 15525 HEXAGONAL NUT
56 2145702 NUT
57 5158 WASHER
58 9878 SCREW
59 36126 WASHER
60 7848 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
