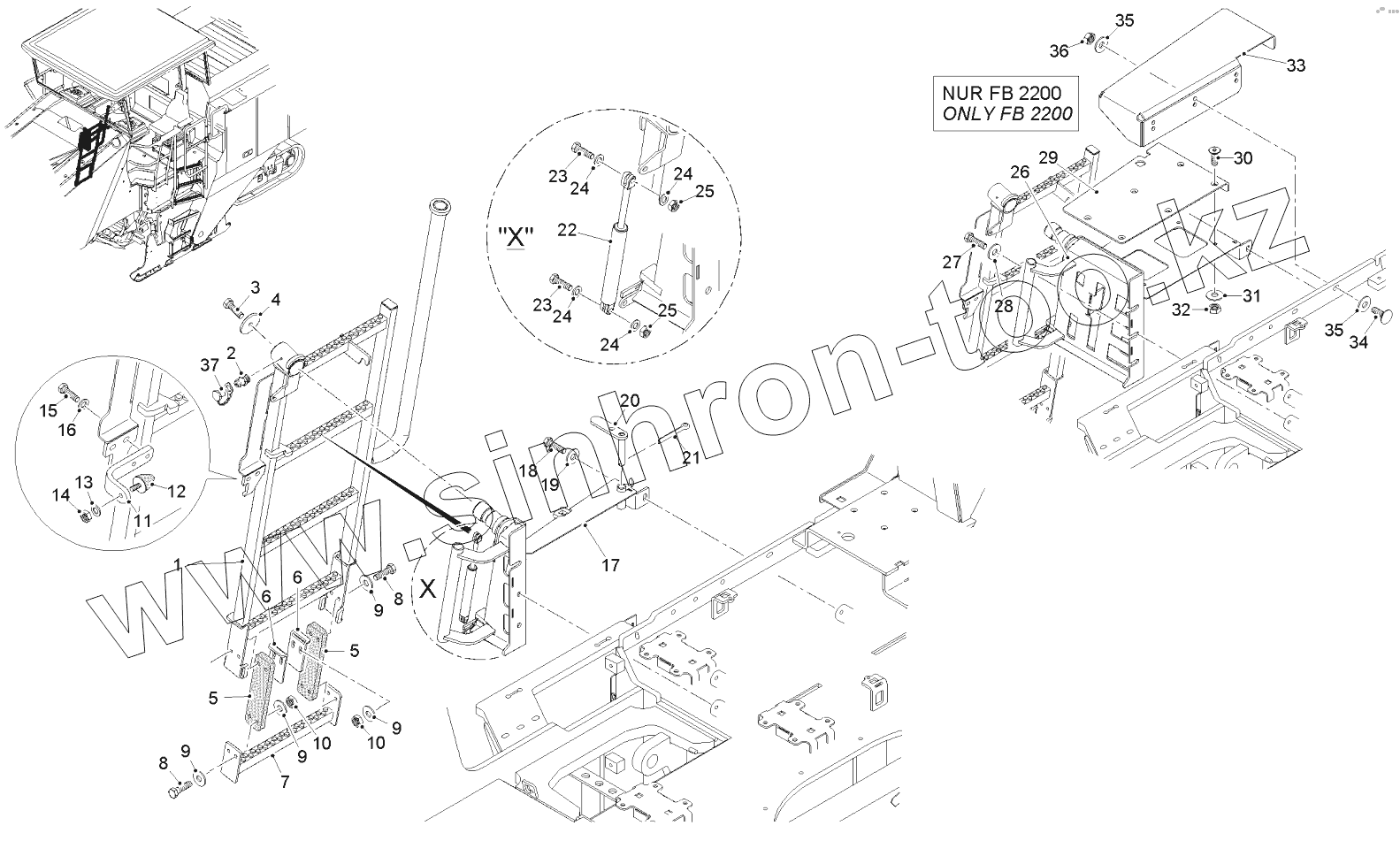

Каталог запасных частей к технике: WIRTGEN W200. LADDER RIGHT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

8

9

9

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

24

24

25

25

26

27

28

29

30

31

32

33

34

35

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2107693		LADDER
2	8651		GREASING NIPPLE
3	4179		SCREW
4	2121882		WASHER
5	2122096		RUBBER
6	2136302		ANGLE
7	2121888		STEP
8	4183		SCREW
9	51957		WASHER
10	5210		HEXAGON NUT
11	2107577		ANGLE
12	17439		SILENTBLOC
13	5206		WASHER
14	5210		HEXAGON NUT
15	4178		SCREW
16	5206		WASHER
17	2107929		HOLDER SYSTEM
18	4219		SCREW
19	51958		WASHER
20	2122092		LOCKING BAR
21	5847		SPLIT PIN
22	2128639		GAS SPRING
23	4180		SCREW
24	5206		WASHER
25	12247		HEXAGON NUT
26	2143032		HOLDER SYSTEM
27	4219		SCREW
28	51958		WASHER
29	2116781		TREAD PLATE
30	7203		SCREW
31	51957		WASHER
32	12247		HEXAGON NUT
33	2129191		STEP
34	24156		SCREW
35	51958		WASHER
36	5269		HEXAGON NUT
37	11181		CAP
