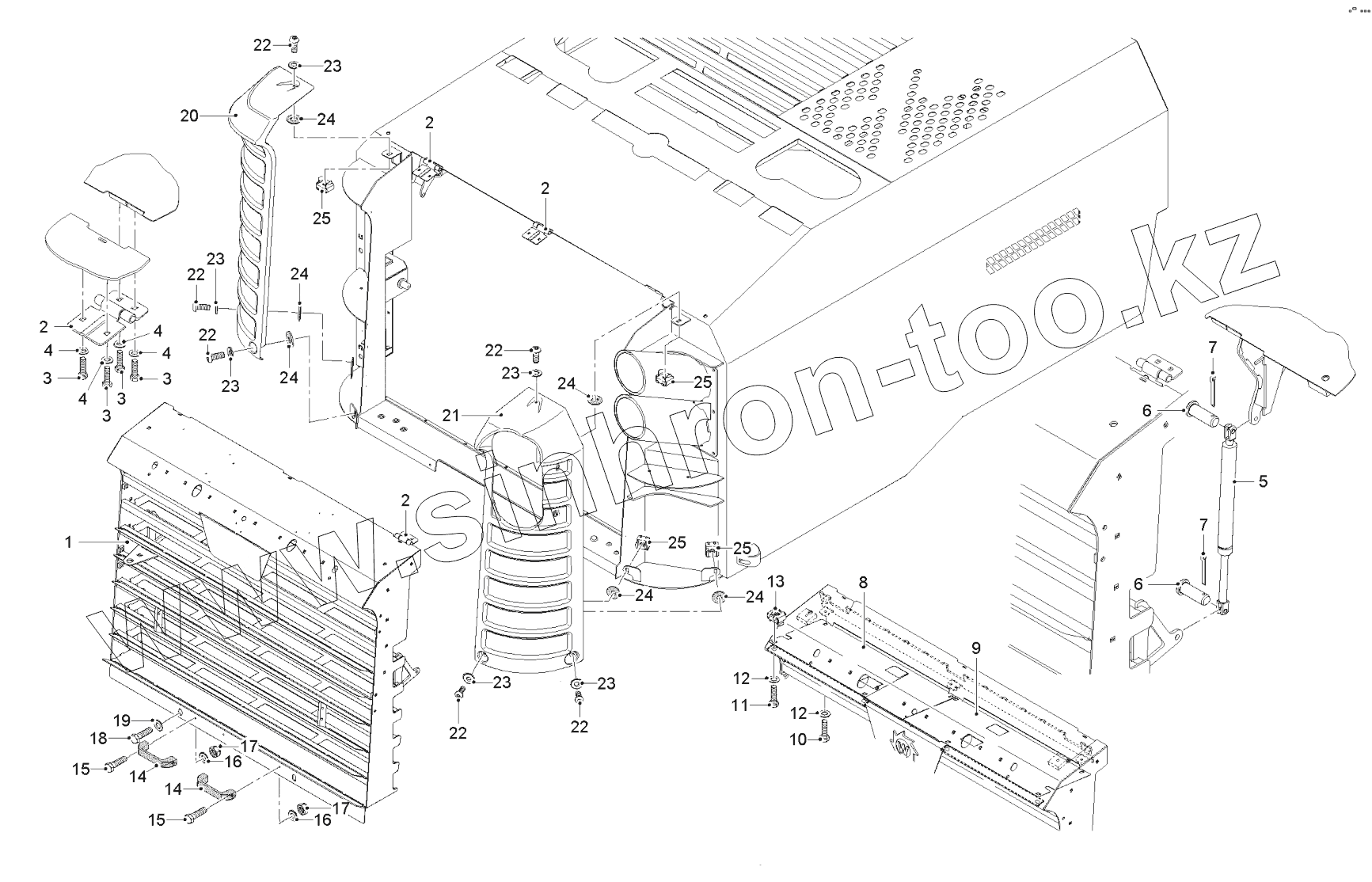

Каталог запасных частей к технике: WIRTGEN W200. ENGINE COVER, REAR

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

4

4

4

4

5

6

6

7

7

8

9

10

11

12

12

13

14

14

15

15

16

16

17

17

18

19

20

21

22

22

22

22

22

22

23

23

23

23

23

23

24

24

24

24

24

24

25

25

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2204365		PROTECTIVE GRID
2	110626		HINGE
3	57940		SCREW
4	51957		WASHER
5	177764		GAS SPRING
6	64591		BOLT
7	9843		SPLIT PIN
8	2204374		COVER SHEET
9	2204373		COVER SHEET
10	4217		SCREW
11	4218		SCREW
12	5275		WASHER
13	2112628		NUT
14	57480		PLASTIC HANDLE
15	5941		SCREW
16	5800		WASHER
17	46115		HEXAGON NUT
18	4217		SCREW
19	5275		WASHER
20	2214450		STANDARD REAR COVER
21	2214445		STANDARD REAR COVER
22	2122578		SCREW
23	5211		WASHER
24	196831		PROFILED SEAL
25	2165364		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
