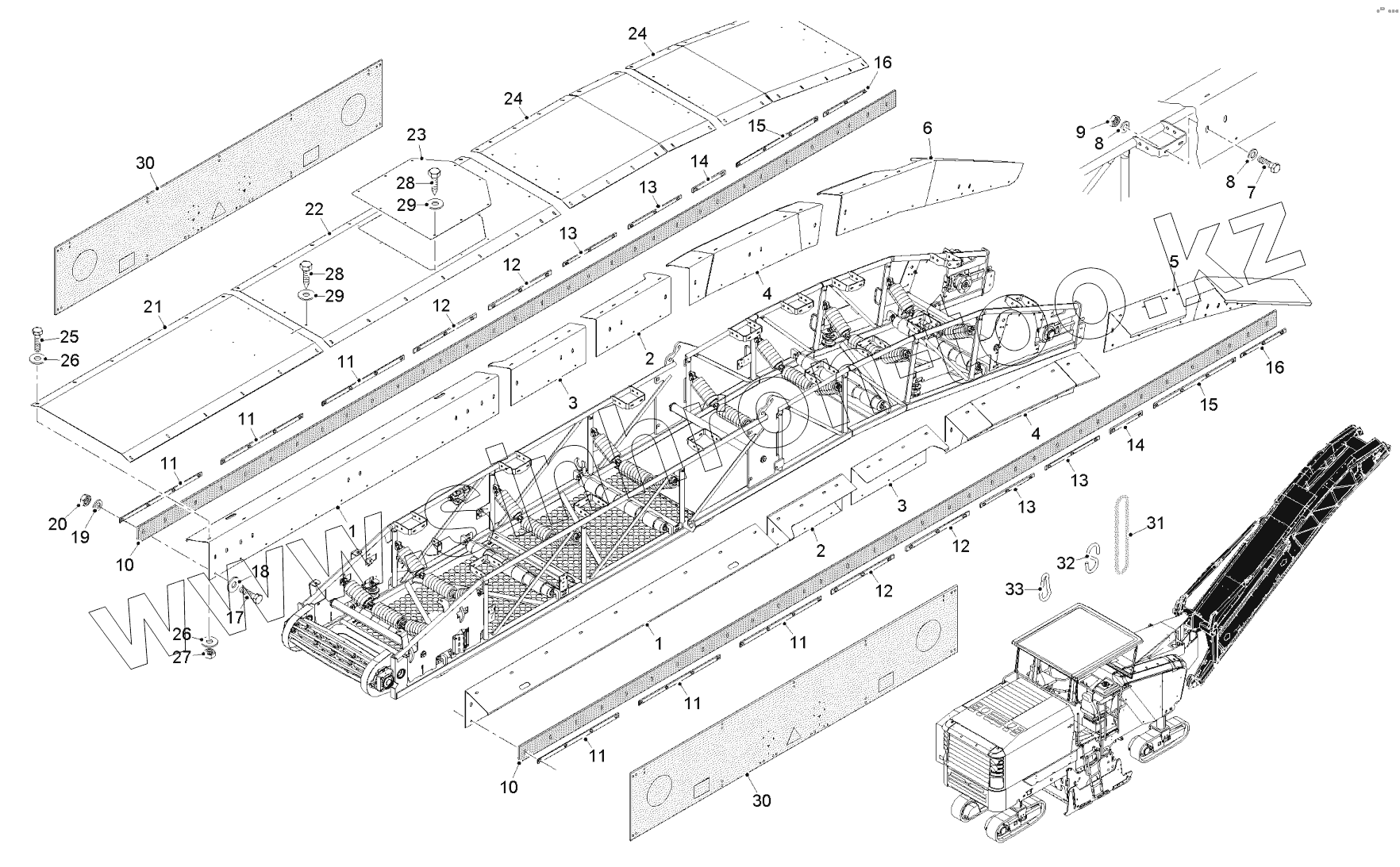

Каталог запасных частей к технике: WIRTGEN W200. DISCHARGE CONVEYOR SEALINGS

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

8

9

10

10

11

11

11

11

11

11

12

12

12

12

13

13

13

13

14

14

15

15

16

16

17

18

19

20

21

22

23

24

24

25

26

26

27

28

28

29

29

30

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2120220		COVER SHEET
2	2120323		COVER SHEET
3	2120319		COVER SHEET
4	2120352		COVER SHEET
5	2120347		COVER SHEET
6	2120340		COVER SHEET
7	4220		SCREW
8	5274		WASHER
9	5269		HEXAGON NUT
10	2120794		WIPER RUBBER
11	15132		RAIL
12	37573		RAIL
13	2344914		STRIP
14	2438237		STRIP
15	15132		RAIL
16	38613		RAIL
17	4181		SCREW
18	5211		WASHER
19	5206		WASHER
20	12247		HEXAGON NUT
21	2120329		COVER HOOD
22	2166248		COVER HOOD
23	2161616		LID
24	2120413		COVER HOOD
25	4181		SCREW
26	5211		WASHER
27	12247		HEXAGON NUT
28	12410		SCREW
29	5799		WASHER
30	2120342		TARPAULIN
31	70203		RUBBER ENDLESS
32	70204		HOOK
33	10744		SPRING HOOK

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
