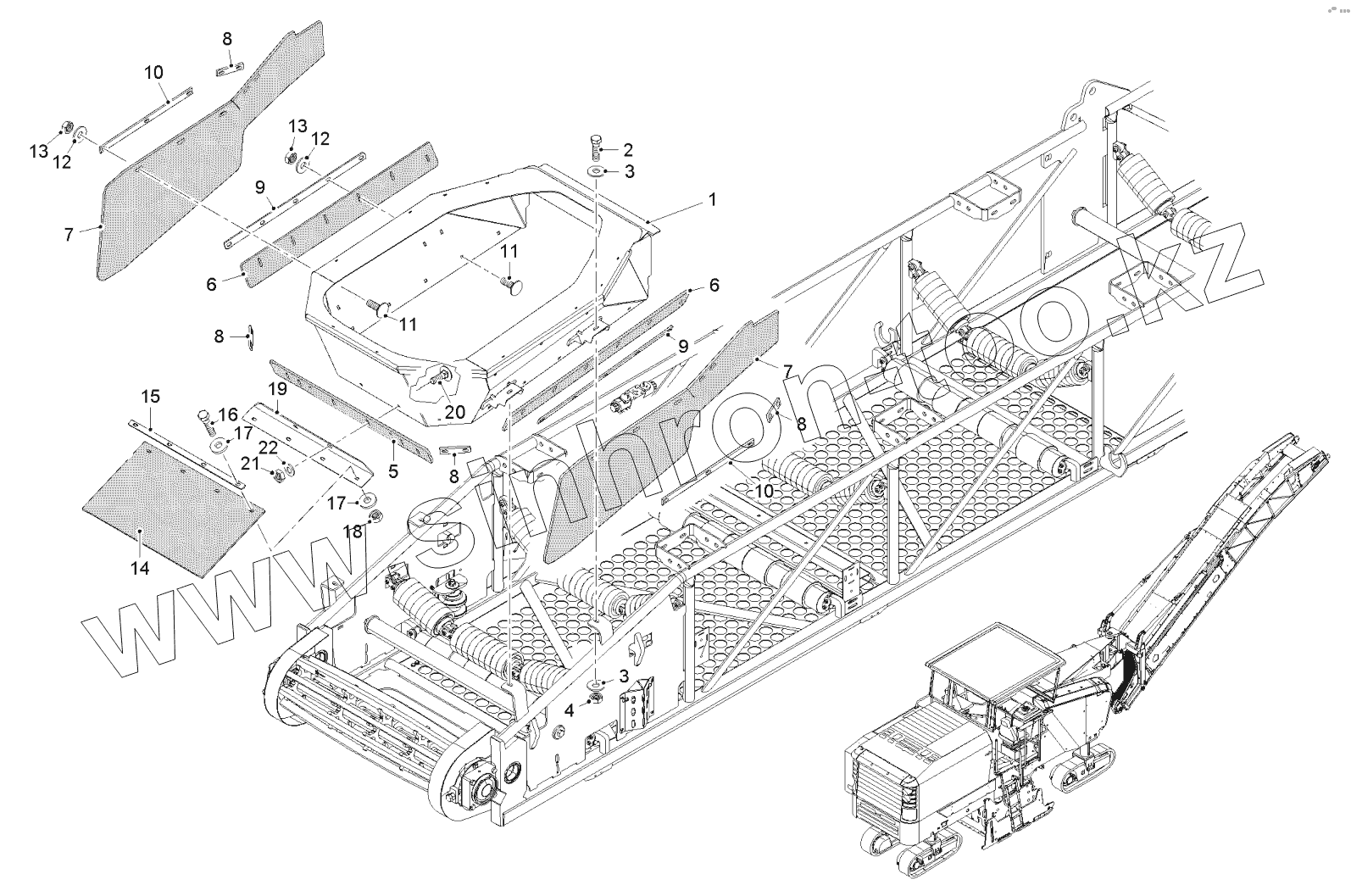

Каталог запасных частей к технике: WIRTGEN W200. DISCHARGE CONVEYOR CHUTE

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

7

7

8

8

8

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2123014		CHUTEE
2	4220		SCREW
3	51958		WASHER
4	5269		HEXAGON NUT
5	2123672		WIPER RUBBER
6	2123671		WIPER RUBBER
7	2123730		COVERING RUBBER
8	95471		STRIP
9	2103395		STRIP
10	2103396		STRIP
11	24156		SCREW
12	5275		WASHER
13	5269		HEXAGON NUT
14	54844		COVERING RUBBER
15	38562		RAIL
16	4221		SCREW
17	5275		WASHER
18	5269		HEXAGON NUT
19	59464		BENT PART
20	159621		SCREW
21	5269		HEXAGON NUT
22	5275		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
