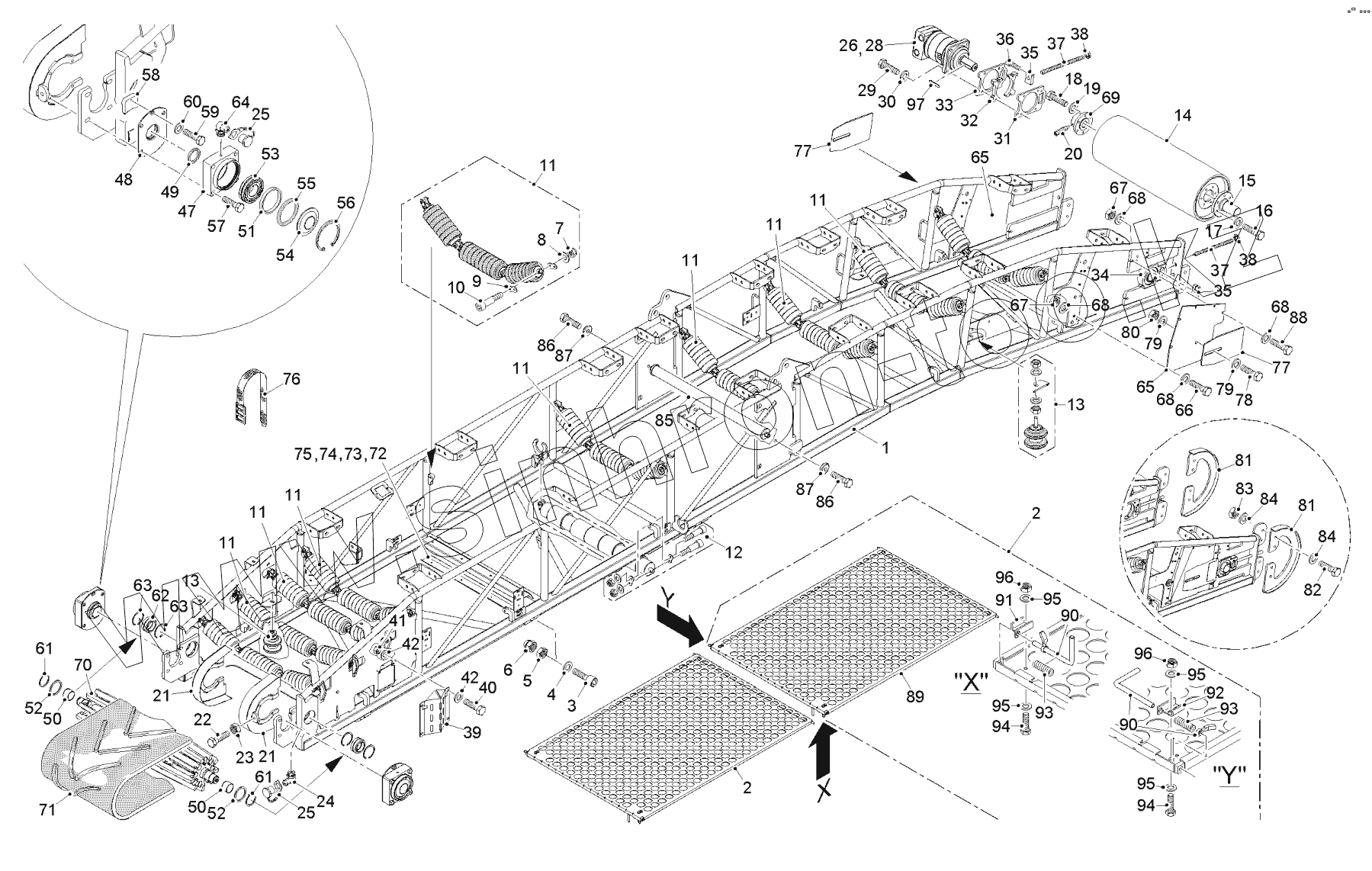

Каталог запасных частей к технике: WIRTGEN W200. DISCHARGE CONVEYOR ANCILL. PTS
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
28
29
30
31
32
33
34
35
35
36
37
37
38
38
39
40
41
42
42
47
48
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
61
62
63
63
63
65
65
66
67
67
68
68
68
68
69
70
71
72
73
74
75
76
77
77
78
79
79
80
81
81
82
83
84
84
85
86
86
87
87
88
89
90
90
91
92
93
93
94
94
95
95
95
95
96
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2116403 | CONVEYOR FRAME | |
| 2 | 2120364 | PROTECTIVE GRID | |
| 3 | 6075 | SCREW | |
| 4 | 5800 | WASHER | |
| 5 | 5810 | HEXAGON NUT | |
| 6 | 6684 | CAP NUT | |
| 7 | 12247 | HEXAGON NUT | |
| 8 | 5206 | WASHER | |
| 9 | 117971 | CHAIN LINK | |
| 10 | 180032 | SCREW | |
| 11 | 2091189 | SUPPORTING ROLLER CONVEYOR | |
| 12 | 2091190 | BELT ROLLER | |
| 13 | 54954 | GUIDE ROLLER | |
| 14 | 2107985 | DRIVE ROLLER | |
| 15 | 112980 | BOLT-ON PIN | |
| 16 | 4301 | SCREW | |
| 17 | 5131 | WASHER | |
| 18 | 4263 | SCREW | |
| 19 | 5195 | WASHER | |
| 20 | 9136 | THREADED PIN | |
| 21 | 113596 | ROLLER PROTECTION | |
| 22 | 4302 | SCREW | |
| 23 | 5134 | HEXAGON NUT | |
| 24 | 8688 | GREASING NIPPLE | |
| 25 | 11181 | CAP | |
| 26 | 2120134 | HYDRAULIC MOTOR | |
| 28 | 152960 | SEALING KIT CPL. | |
| 29 | 4270 | SCREW | |
| 30 | 5195 | WASHER | |
| 31 | 2107742 | BURNT PART | |
| 32 | 2107743 | BURNT PART | |
| 33 | 2107746 | BURNT PART | |
| 34 | 1765 | TENSIONER BEARING | |
| 35 | 2107767 | CLAMPING SHEET | |
| 36 | 4371 | SCREW | |
| 37 | 72893 | THREADED ROD | |
| 38 | 36105 | HEXAGONAL NUT | |
| 39 | 135218 | GRID | |
| 40 | 4180 | SCREW | |
| 41 | 12247 | HEXAGON NUT | |
| 42 | 5206 | WASHER | |
| 47 | 110873 | HOUSING | |
| 48 | 144466 | INTERMEDIATE RING | |
| 49 | 145072 | SEAL | |
| 50 | 2127487 | INNER RING | |
| 51 | 2134068 | RING | |
| 52 | 2135034 | SPACER SHIM | |
| 53 | 2127485 | SPHERICAL ROLLER BEARING | |
| 54 | 110868 | COVER | |
| 55 | 26460 | O-RING SEAL | |
| 56 | 45402 | LOCKING RING | |
| 57 | 4272 | SCREW | |
| 58 | 2116383 | BURNT PART | |
| 59 | 4178 | SCREW | |
| 60 | 5211 | WASHER | |
| 61 | 10334 | CIRCLIP | |
| 62 | 18503 | PIVOTING BEARING | |
| 63 | 10453 | LOCKING RING | |
| 64 | 8688 | GREASING NIPPLE | |
| 65 | 2120290 | COVER, TOP | |
| 66 | 4220 | SCREW | |
| 67 | 5269 | HEXAGON NUT | |
| 68 | 5275 | WASHER | |
| 69 | 38601 | DRIVE FLANGE | |
| 70 | 2105093 | DEFLECTION ROLLER | |
| 71 | 2106086 | INCLINED CONVEYOR BELT | |
| 72 | 2135054 | BENT PART | |
| 73 | 2066660 | SCREW | |
| 74 | 5210 | HEXAGON NUT | |
| 75 | 5206 | WASHER | |
| 76 | 116586 | TENSIONER BELT | |
| 77 | 2107759 | COVER SHEET | |
| 78 | 4300 | SCREW | |
| 79 | 4829 | WASHER | |
| 80 | 5134 | HEXAGON NUT | |
| 81 | 2171513 | ROLL OVER PROTECTION | |
| 82 | 4302 | SCREW | |
| 83 | 5134 | HEXAGON NUT | |
| 84 | 5131 | WASHER | |
| 85 | 2116622 | BRACE | |
| 86 | 10359 | SCREW | |
| 87 | 36126 | WASHER | |
| 88 | 4221 | SCREW | |
| 89 | 2297759 | PROTECTIVE GRID | |
| 90 | 2287285 | LEVER | |
| 91 | 2287292 | BOLT-ON ANGLE | |
| 92 | 2287289 | BOLT-ON ANGLE | |
| 93 | 9411 | COMPRESSION SPRING | |
| 94 | 4179 | SCREW | |
| 95 | 5206 | WASHER | |
| 96 | 12247 | HEXAGON NUT | |
| 97 | 18285 | FEATHER KEY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
