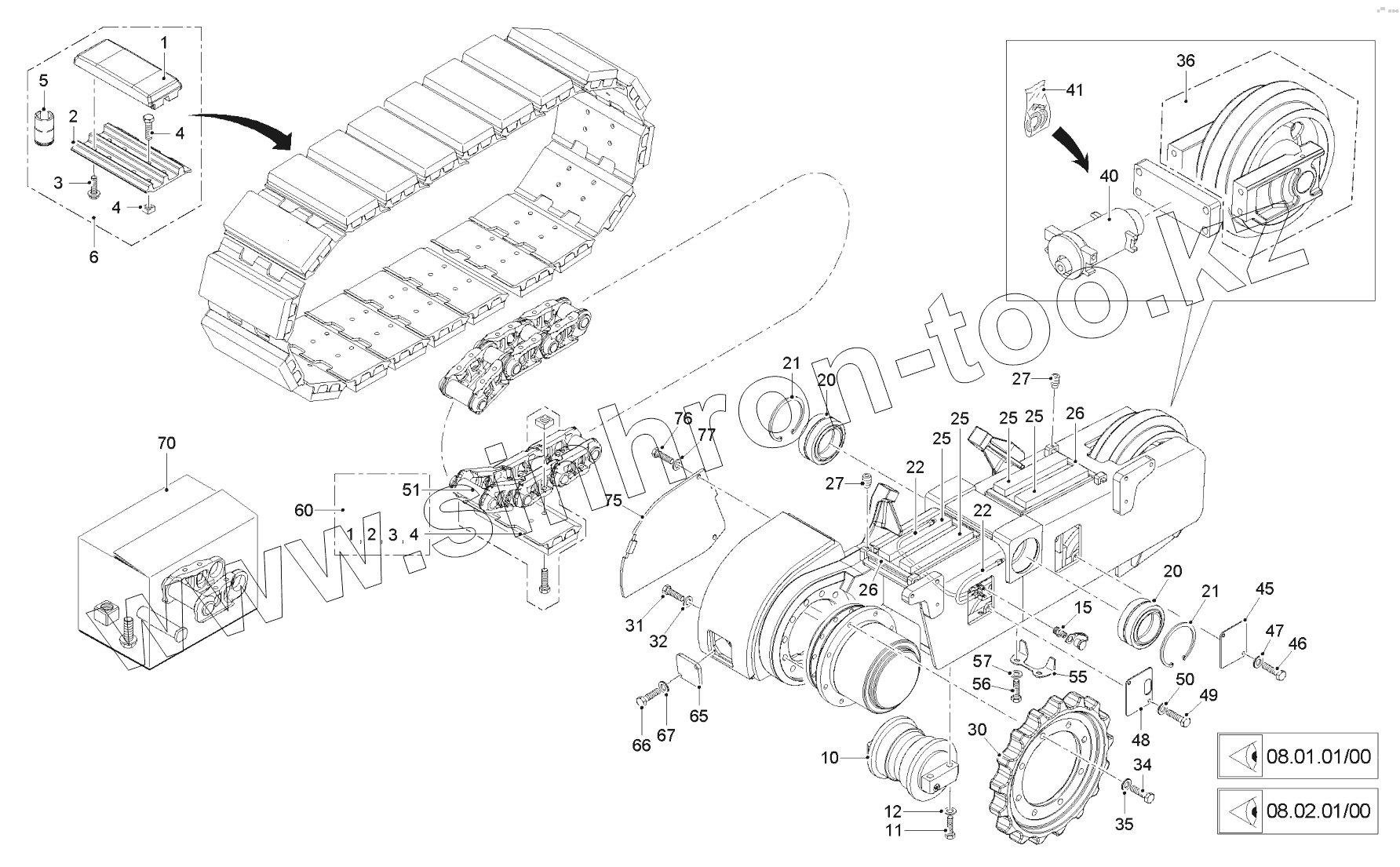

Каталог запасных частей к технике: WIRTGEN W200. CRAWLER-UNIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
5
6
10
11
12
15
20
20
21
21
22
22
25
25
25
25
26
26
27
27
30
31
32
34
35
36
40
41
45
46
47
48
49
50
51
55
56
57
60
65
66
67
70
75
76
77
Позиция на иллюстрации Заводской номер детали Название детали
1 2411111 PAD EPS
2 2063489 BASIS PLATE EPS
3 2103002 SCREW KIT
4 2064533 SCREW KIT
5 2588208 HEXAGONAL SOCKET
6 2063498 PAD KIT I
10 191936 TRACK ROLLER W1 ON ROL.BEARING
11 30592 SCREW
12 16584 WASHER
15 8651 GREASING NIPPLE
20 153718 ROD END BALL JOINT
21 17005 CIRCLIP
22 2224162 LUBRICATION SYSTEM
25 2139779 WEARING COMPONENT
26 2507987 LOCKING BAR
27 6728 THREADED PIN
30 55602 DRIVING WHEEL W1
31 75899 SCREW
32 5131 WASHER
34 75899 SCREW
35 5131 WASHER
36 2139776 FRONT IDLER
40 2474315 TENSION ADJUSTER
41 2056852 SET OF SEALS
45 2576972 LID
46 4179 SCREW
47 5206 WASHER
48 2576993 LID
49 4178 SCREW
50 5206 WASHER
51 108750 TRACK CHAIN W1 WITHOUT T.P.
55 2576895 BENT PART
56 4218 SCREW
57 5274 WASHER
60 2136667 CHAIN WITH PADS
65 2576997 LID
66 4178 SCREW
67 5206 WASHER
70 108751 REPAIR SEGMENT
75 2576946 LID
76 4260 SCREW
77 5195 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
