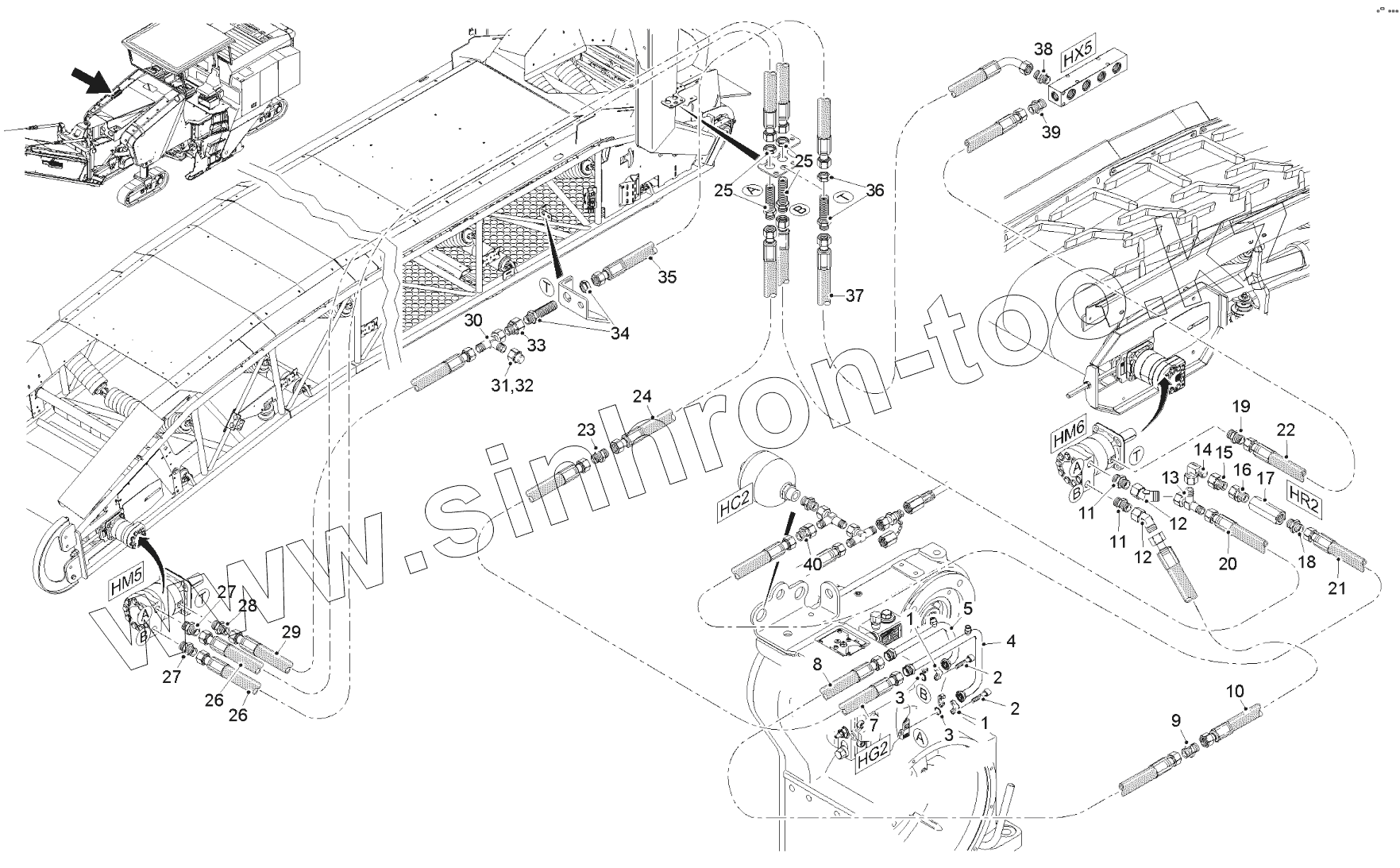

Каталог запасных частей к технике: WIRTGEN W200. CONVEYOR DRIVE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

7

8

9

10

11

11

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4145		SAE FLANGE
2	4419		SCREW
3	11009		O-RING SEAL
4	2172988		PIPE BEND
5	2172989		PIPE BEND
7	2232365		HYDRAULIC HOSE
8	2232364		HYDRAULIC HOSE
9	3041		STRAIGHT COUPLING
10	1874		HYDRAULIC HOSE
11	4994		MALE STUD COUPLING
13	17744		ADJUSTABLE STUD BARREL TEE
14	3037		ADJUSTABLE MALE STUD ELBOW
15	4957		REDUCING COUPLING
16	160027		STUD STANDPIPE ADAPTOR
17	40753		NONRETURN VALVE
18	1499		MALE STUD COUPLING
19	3622		MALE STUD COUPLING
20	15611		HYDRAULIC HOSE
21	133690		HYDRAULIC HOSE
22	20984		HYDRAULIC HOSE
23	3041		STRAIGHT COUPLING
24	2171451		HYDRAULIC HOSE
25	3033		BULKHEAD COUPLING
26	2173037		HYDRAULIC HOSE
27	4994		MALE STUD COUPLING
28	3622		MALE STUD COUPLING
29	18697		HYDRAULIC HOSE
30	3929		ADJ.MALE STUD TEE-STUD BARREL
31	31446		CAP NUT
32	5971		DUMMY PLUG
33	37207		REDUCING COUPLING
34	3366		BULKHEAD COUPLING
35	1658		HYDRAULIC HOSE
36	3366		BULKHEAD COUPLING
37	2215750		HYDRAULIC HOSE
38	3927		MALE STUD COUPLING
39	2761		MALE STUD COUPLING
40	20824		REDUCING COUPLING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
