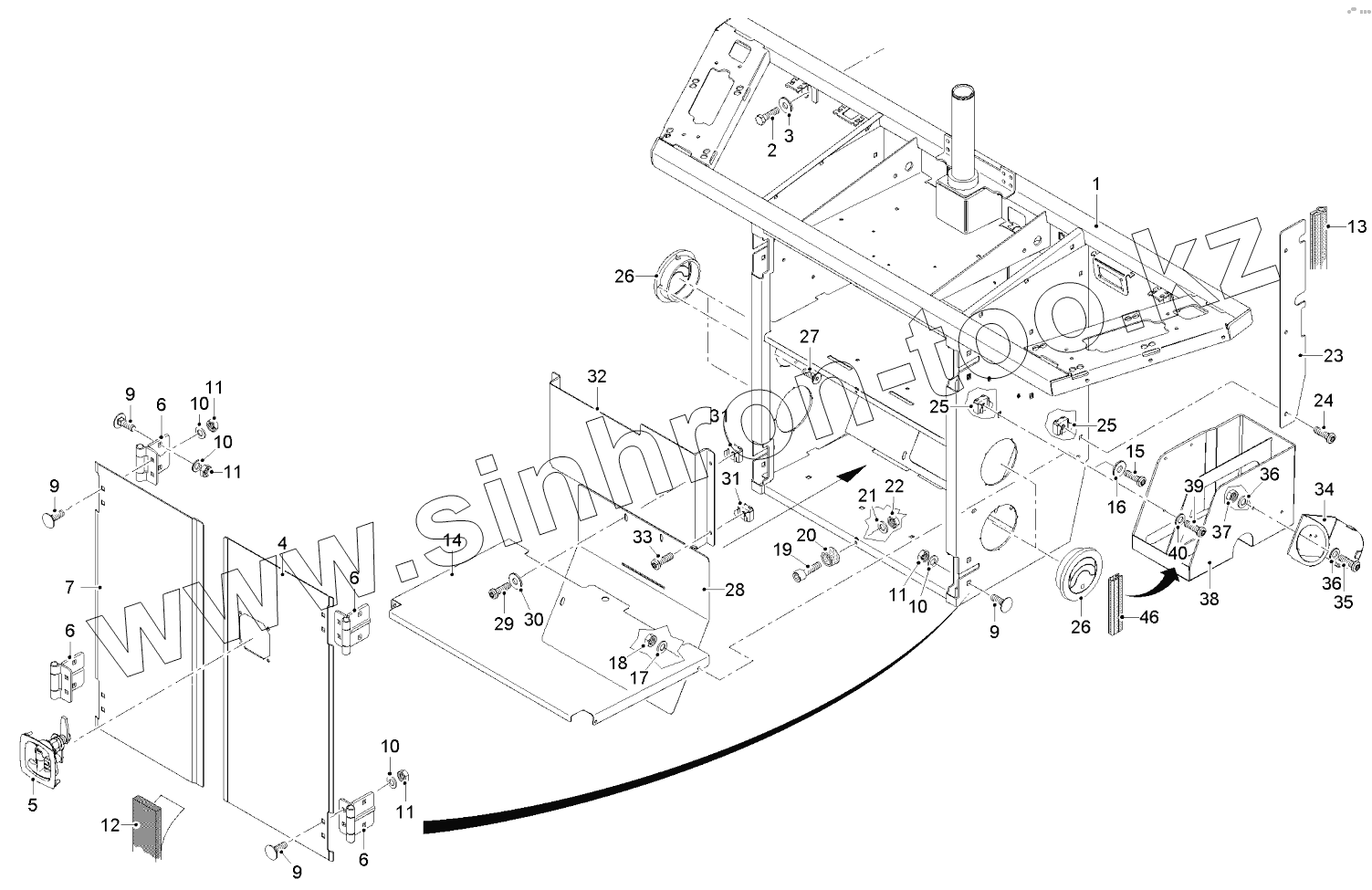

Каталог запасных частей к технике: WIRTGEN W200. CONTROL PANEL ANCILLARY PARTS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

9

9

9

9

10

10

10

10

11

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

28

29

30

31

31

32

33

34

35

36

36

37

38

39

40

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2188508		CONTROL DESK
2	4219		SCREW
3	51958		WASHER
4	2133650		DOOR
5	160462		LATCH CLOSING
6	110626		HINGE
7	2133638		DOOR
9	170005		SCREW
10	5206		WASHER
11	12247		HEXAGON NUT
12	77825		SEALING RUBBER
13	36350		SEALING PROFILE
14	2143986		BASE SHEET
15	2171416		SCREW
16	5799		WASHER
17	5800		WASHER
18	46115		HEXAGON NUT
19	10428		SCREW
20	133137		SILENTBLOC
21	5801		WASHER
22	32783		HEXAGON NUT
23	2133943		COVER
24	2171416		SCREW
25	2119665		NUT
26	2143273		ROUND NOZZLE
27	176495		SCREW
28	2152280		COVER
29	2171416		SCREW
30	5799		WASHER
31	2119665		NUT
32	2208910		COVER
33	2171416		SCREW
34	127190		BOTTLE-SUPPORT
35	2171416		SCREW
36	5800		WASHER
37	46115		HEXAGON NUT
38	2297604		HOLDER
39	2171416		SCREW
40	5800		WASHER
46	23625		SEALING PROFILE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
