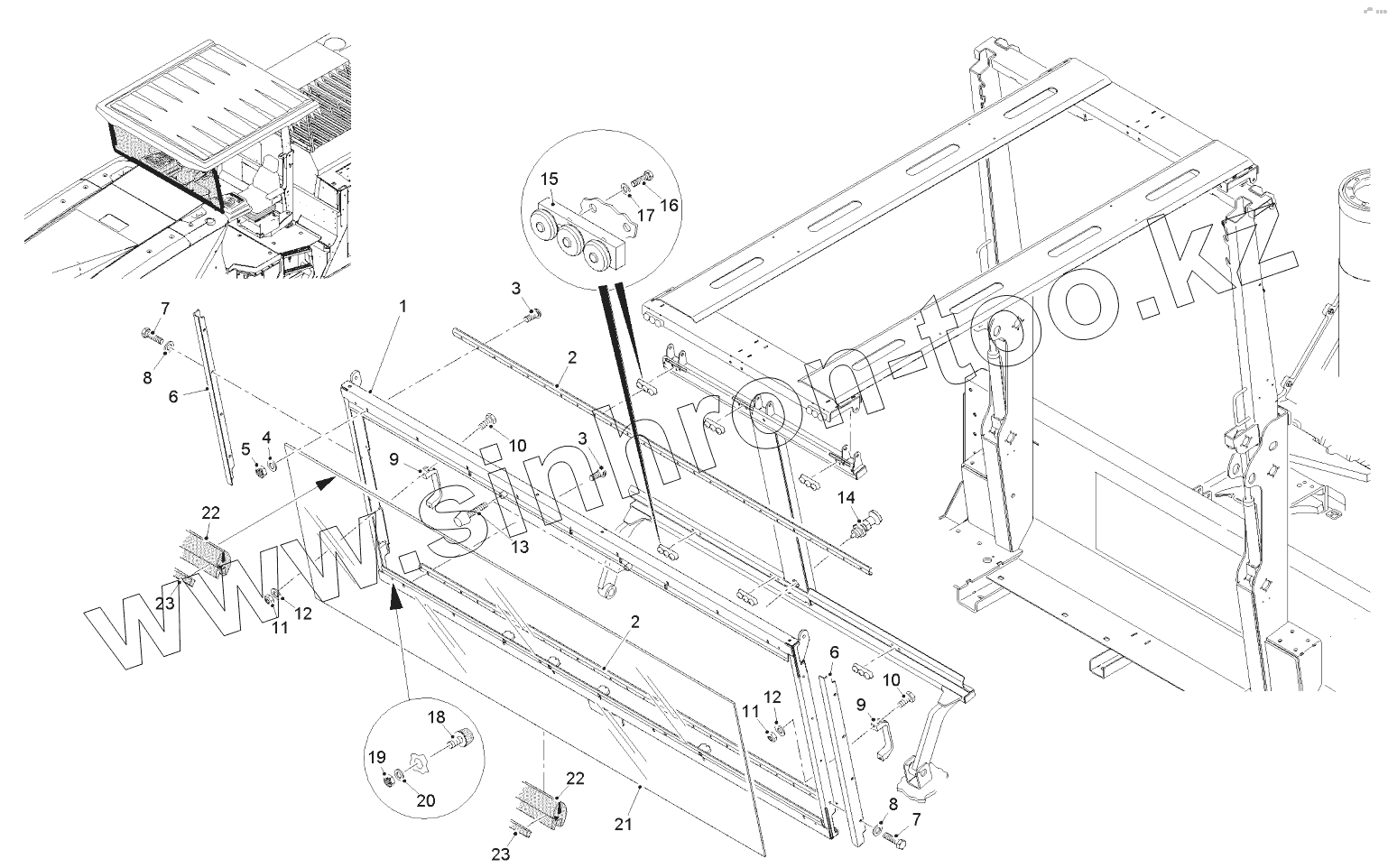

Каталог запасных частей к технике: WIRTGEN W200. CANOPY FRONT WINDOW

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 2198136 WINDOW FRAME
2 170396 SLIDE RAIL
3 2171416 SCREW
4 5799 WASHER
5 46115 HEXAGON NUT
6 2123673 ANGLE
7 5940 SCREW
8 5800 WASHER
9 57480 PLASTIC HANDLE
10 5942 SCREW
11 46115 HEXAGON NUT
12 5800 WASHER
13 165948 SCREW
14 2078592 LOCATING PIN
15 170097 RUNNER
16 5940 SCREW
17 5800 WASHER
18 2125169 RUBBER BUFFER
19 46115 HEXAGON NUT
20 5800 WASHER
21 2125108 ACRYLIC GLASS SCREEN
22 192356 INSERT
23 141906 SEALING PROFILE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
