Каталог запасных частей к технике: WIRTGEN W200. CABIN OPERATOR'S SEAT

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

6

6

7

7

8

8

8

8

9

9

10

10

11

11

11

12

13

13

14

14

14

14

15

15

16

16

17

17

18

19

20

21

21

21

21

22

22

23

24

25

26

26

27

28

29

30

31

32

33

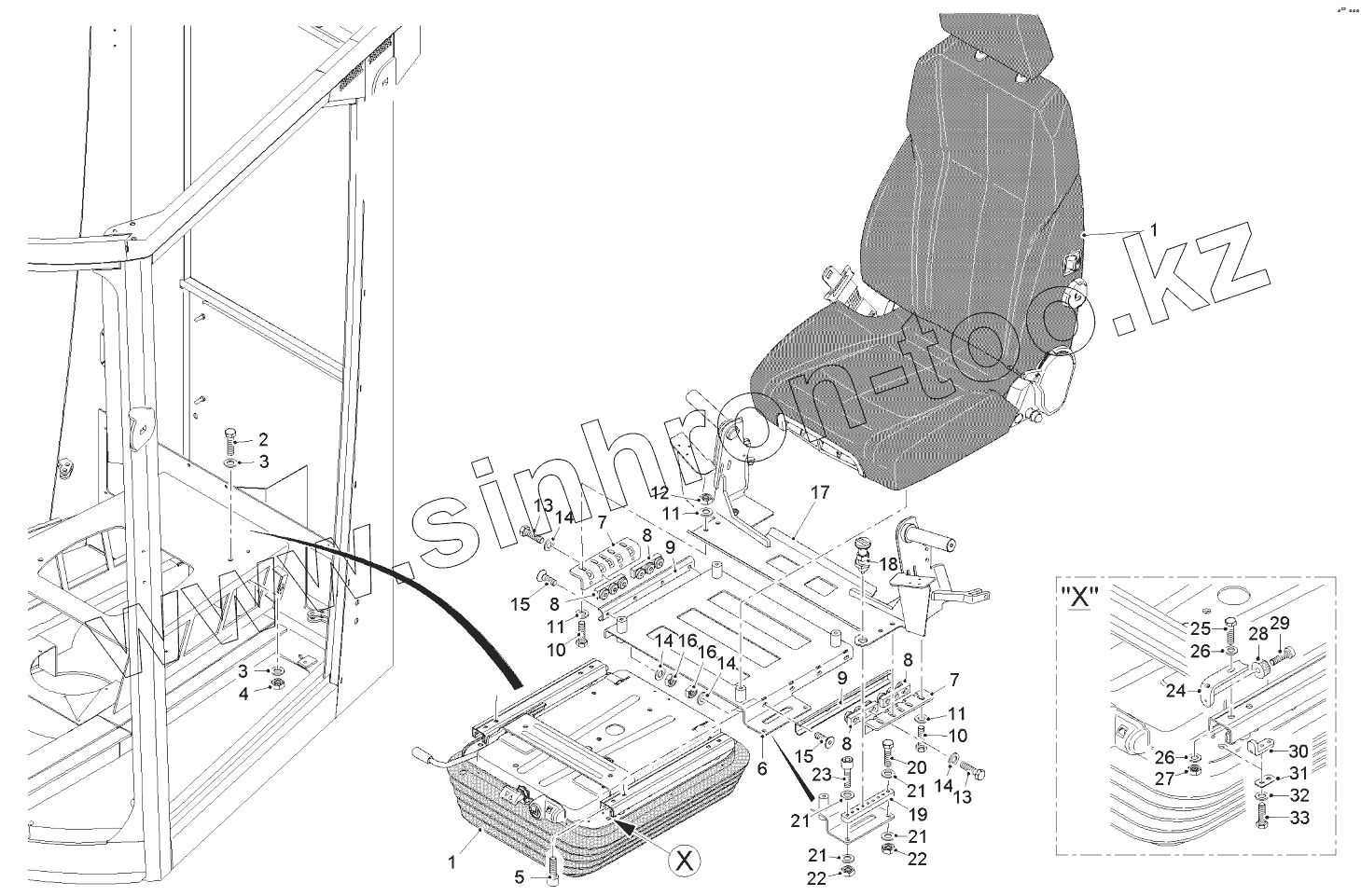

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2183382		DRIVER'S SEAT
2	4180		SCREW
3	5206		WASHER
4	12247		HEXAGON NUT
5	4381		SCREW
6	2151669		BASE GROUP
6	2234231		CONSOLE
7	2151751		ANGLE
8	170097		RUNNER
9	2161173		SLIDE RAIL
10	4180		SCREW
11	5206		WASHER
12	12247		HEXAGON NUT
13	5940		SCREW
14	5800		WASHER
15	179306		SCREW
16	46115		HEXAGON NUT
17	2151624		CONSOLE
17	2234224		CONSOLE
18	2078592		LOCATING PIN
19	2151747		RAIL
20	5943		SCREW
21	5800		WASHER
22	46115		HEXAGON NUT
23	6077		SCREW
24	2262247		ANGLE BRACKET
25	5941		SCREW
26	5800		WASHER
27	46115		HEXAGON NUT
28	133137		SILENTBLOC
29	10428		SCREW
30	2262251		ANGLE
31	2262256		PLATE
32	5800		WASHER
33	5940		SCREW
