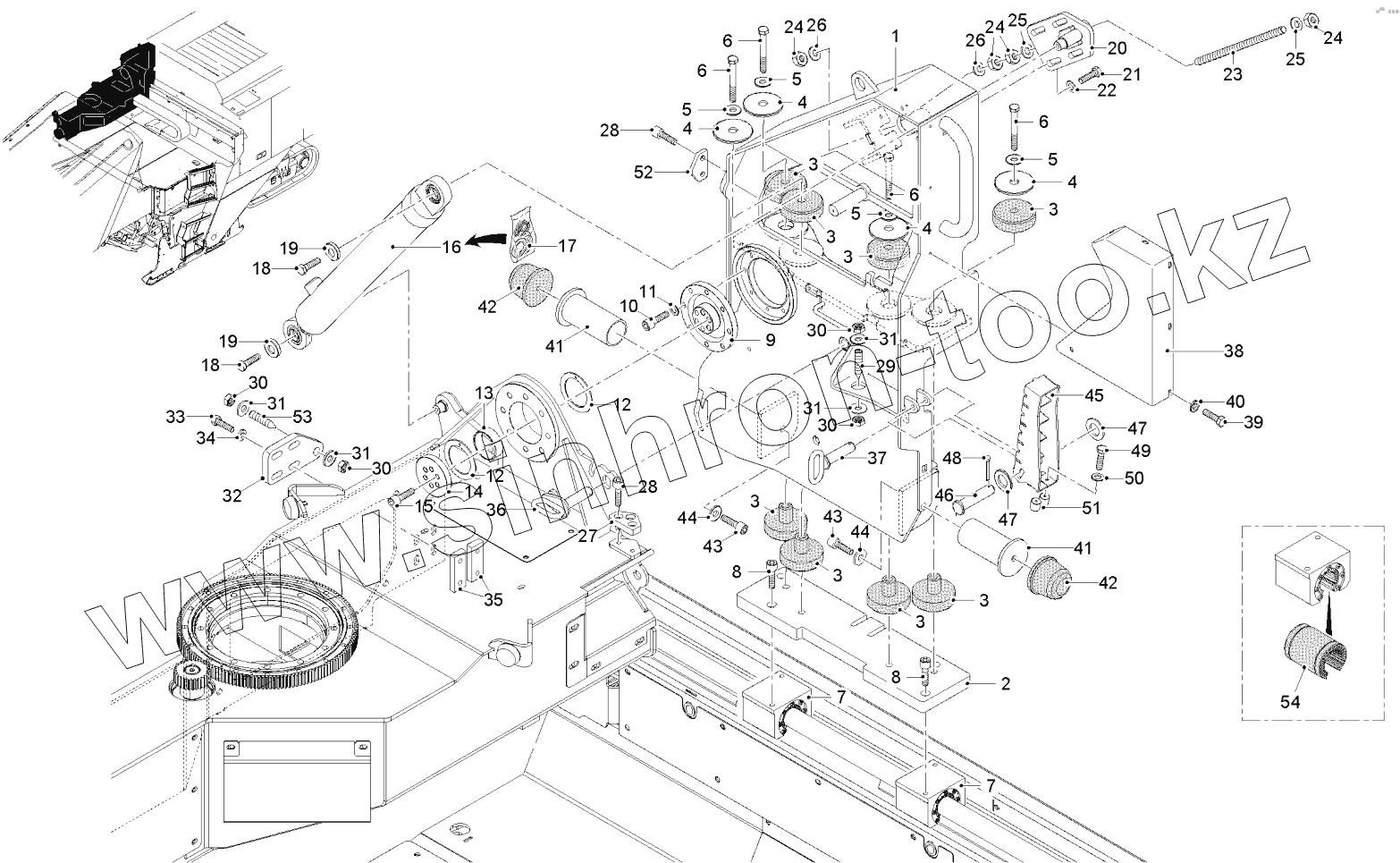

Каталог запасных частей к технике: WIRTGEN W200. CABIN MOVING UNIT

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

3

3

4

4

4

4

5

5

5

5

6

6

6

6

7

7

8

8

9

10

11

12

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

24

24

25

25

26

26

27

28

28

29

30

30

30

30

31

31

31

31

32

33

34

35

36

37

38

39

40

41

41

42

42

43

43

44

44

45

46

47

47

48

49

50

51

52

53

54

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2101113		SLEIGH
2	2131021		ADAPTER PLATE
3	190715		CLAMP BEARING
4	4087		WASHER
5	4829		WASHER
6	4314		SCREW
7	2151442		BEARING HOUSING
8	4469		SCREW
9	2093943		FLANGE
10	4418		SCREW
11	5274		WASHER
12	2093923		STOP WASHER
13	2093904		FRICTION BEARING
14	2093948		LID
15	4421		SCREW
16	2129548		HYDRAULIC CYLINDER
17	56536		SET OF SEALS
18	4218		SCREW
19	170391		WASHER
20	2163060		CONNECTION
21	4219		SCREW
22	51958		WASHER
23	2048214		THREADED ROD
24	5134		HEXAGON NUT
25	5131		WASHER
26	36126		WASHER
27	2093902		GUIDING SHEET
28	21899		SCREW
29	2184563		THREADED PIN
30	20562		HEXAGON NUT
31	23935		WASHER
32	2104498		GUIDE STRAP
33	5616		SCREW
34	51958		WASHER
35	154099		STRIP
36	2152202		SECURING BOLT
37	2066196		BOLT
38	2131141		COVER
39	21315		SCREW
40	5799		WASHER
41	2163105		DISTANCE PIECE
42	21779		RUBBER BUFFER
43	73608		SCREW
44	39994		WASHER
45	2104953		HINGED STEP
46	2147607		BOLT
47	51958		WASHER
48	5846		SPLIT PIN
49	5940		SCREW
50	5800		WASHER
51	2137626		STOP
52	2131020		PLATE
53	2093890		THREADED PIN
54	2523763		FRICTION BEARING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
