Каталог запасных частей к технике: WIRTGEN W200. ADVANCE DRIVE SYSTEM, FRONT

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

3

3

3

4

4

5

5

6

6

6

6

7

7

7

7

8

8

9

9

10

10

11

11

11

11

12

12

12

12

13

13

14

14

15

15

16

16

17

18

18

19

19

19

19

20

20

21

21

21

21

22

22

23

23

24

24

24

24

25

25

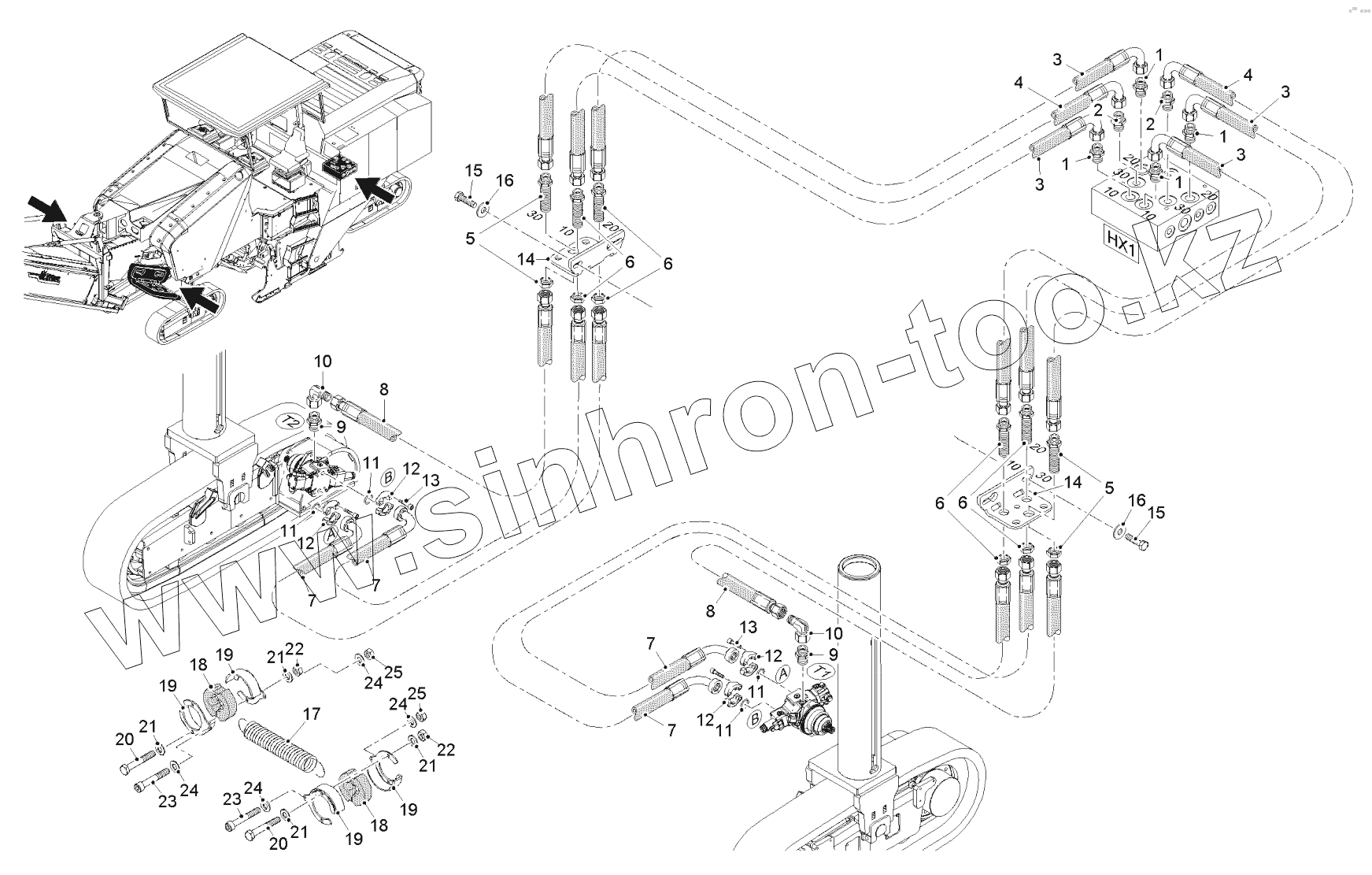

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3541		MALE STUD COUPLING
2	2766		MALE STUD COUPLING
3	2211046		HYDRAULIC HOSE
4	2203305		HYDRAULIC HOSE
5	3366		BULKHEAD COUPLING
6	4990		BULKHEAD COUPLING
7	2084339		HYDRAULIC HOSE
8	2130917		HYDRAULIC HOSE
9	9087		MALE STUD COUPLING
10	1116		ADJUSTABLE MALE STUD ELBOW
11	11009		O-RING SEAL
12	4145		SAE FLANGE
13	4419		SCREW
14	2121042		BULKHEAD ANGLE
15	4219		SCREW
16	51958		WASHER
17	2458189		TENSION SPRING
18	2123955		CLIP
19	2441786		MOUNTING FIXTURE
20	4168		SCREW
21	5206		WASHER
22	5210		HEXAGON NUT
23	5492		SCREW
24	5801		WASHER
25	32783		HEXAGON NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
